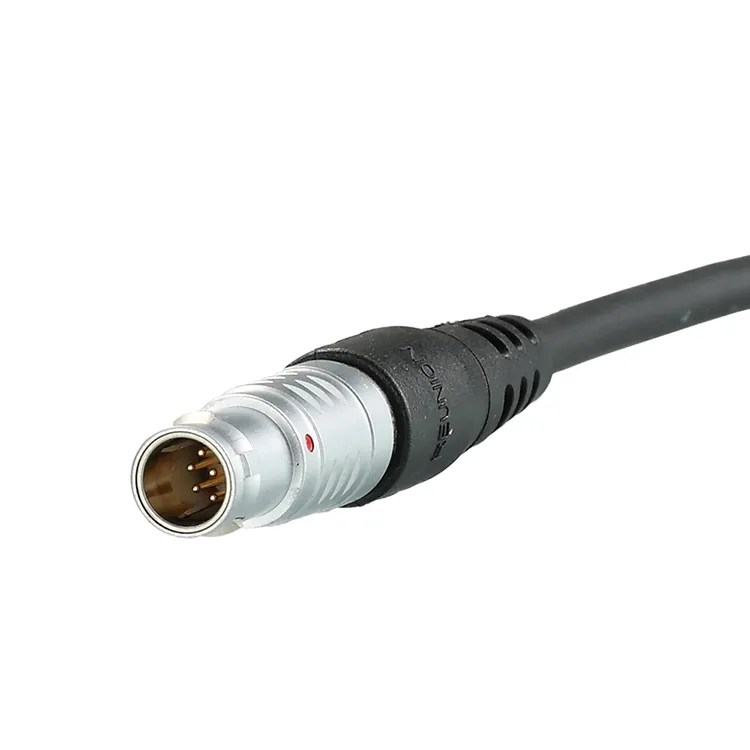

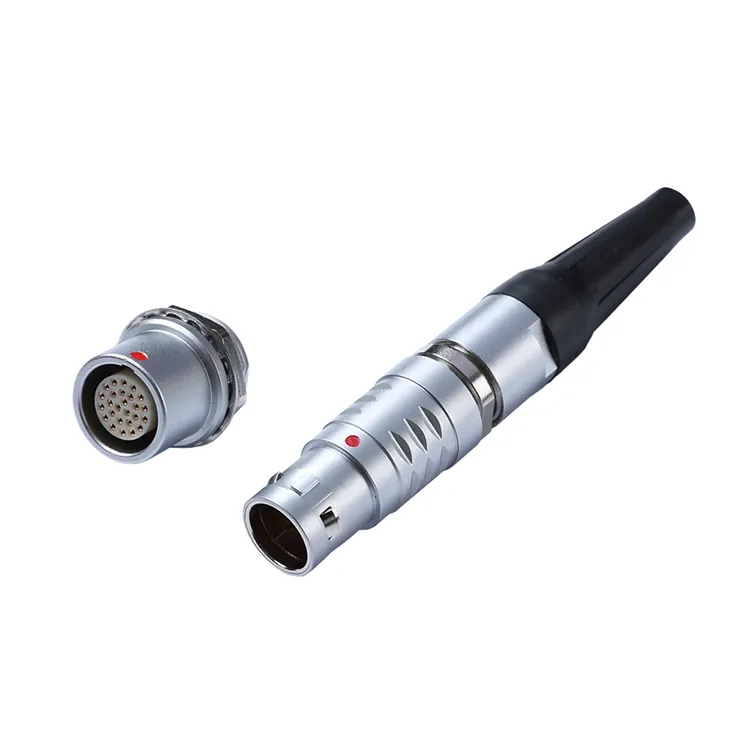

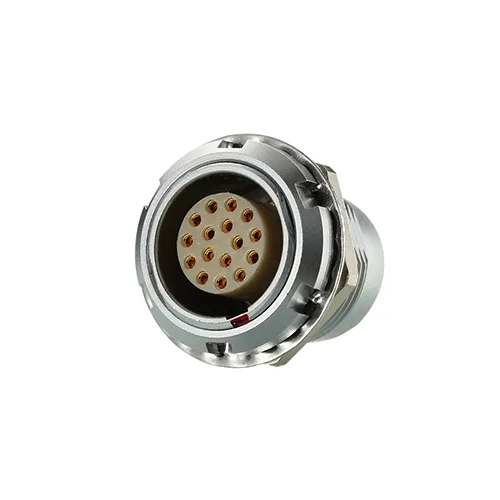

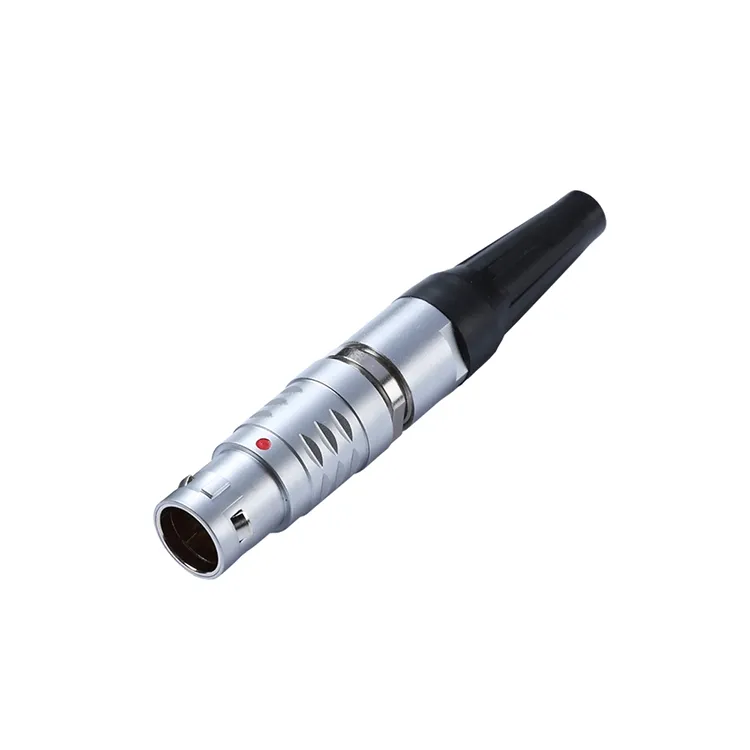

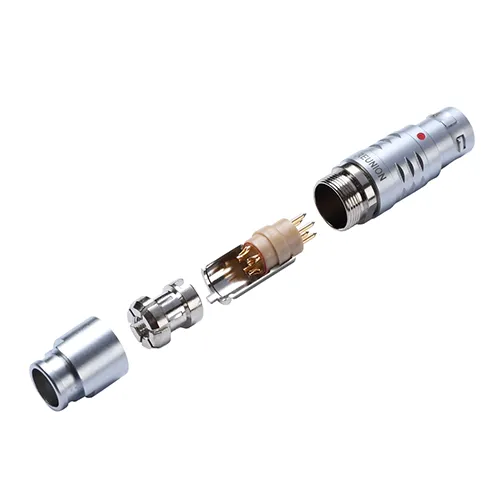

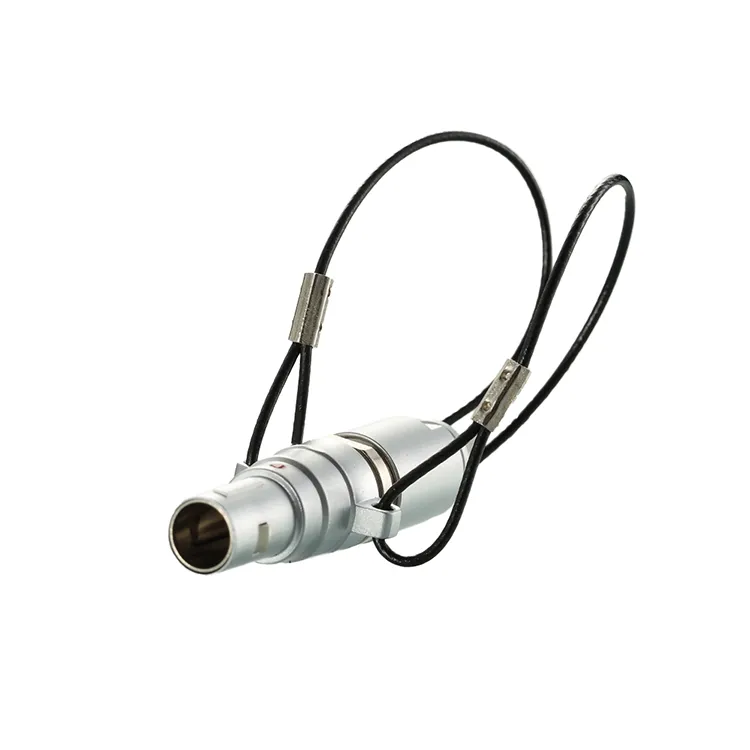

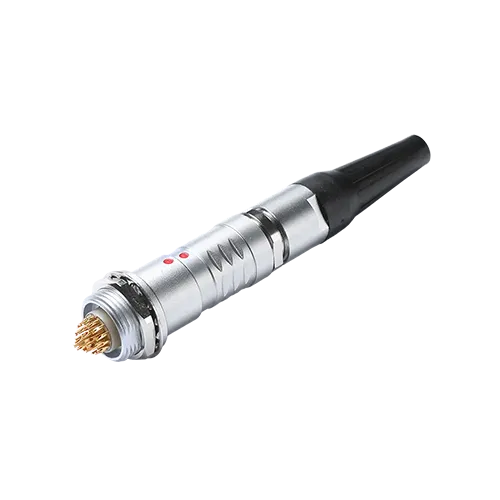

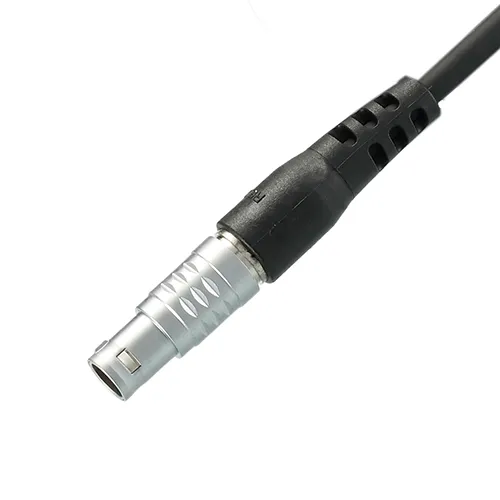

Konektor Push-Pull Metal B Series minangka konektor push-pull bunder umum standar sing dikembangake dening Reunion kanggo aplikasi sing mbutuhake kawin sing aman, cepet lan unmating. Mekanisme ngunci dhewe nyedhiyakake klik sing bisa dirungokake nalika keterlibatan lengkap, ngonfirmasi sambungan sing bisa dipercaya saben wektu. Omah kasebut nggabungake desain permukaan anti-slip lan keying cerdas kanggo nyegah kesalahan kawin wuta, dene konstruksi kabeh logam nawakake pelindung elektromagnetik sing efektif.

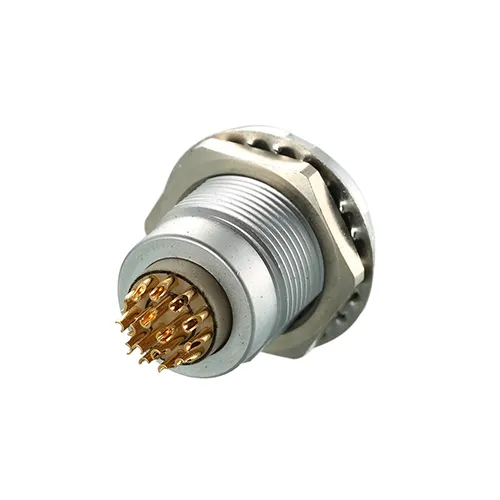

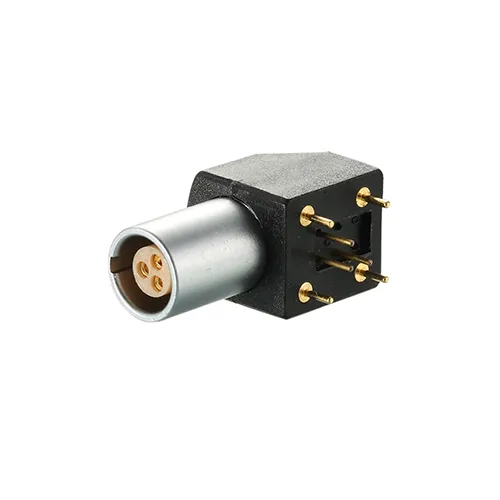

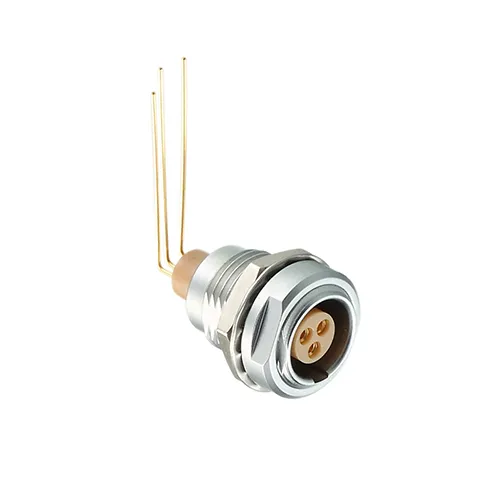

Kasedhiya ing versi lurus lan 90 °, seri ndhukung kontak solder, crimp, utawa PCB, kanthi jumlah pin saka 2 nganti 32. Versatility iki ndadekake cocok kanggo transmisi sinyal lan daya ing macem-macem sektor industri.
Seri B stands metu kanggo imbangan tliti engineering, daya tahan, lan biaya-efisiensi. Ing ngisor iki kaluwihan inti sing nemtokake lini produk iki:
| Fitur | keuntungan |
| Cepet Push-Pull Latching | Operasi siji-tangan kanthi konfirmasi kunci sing bisa dirungokake; nyepetake instalasi lan pangopènan. |
| Full-Metal Shielding | Perlindhungan EMI 360 ° njamin integritas sinyal ing lingkungan sing bising kanthi listrik. |
| Desain Kunci Anti-Misating | Multiple keying opsi nyegah selipan salah, ngurangi kasalahan perakitan. |
| Kompak, Ngirit Ruang | Struktur miniatur mbebasake ruang peralatan sing larang kanggo desain sistem sing luwih padhet. |
| Pilihan Kontak Versatile | Ndhukung solder, crimp, lan terminasi PCB; accommodates 2 kanggo 32 pin. |
| Toleransi Lingkungan Wide | Dirating kanggo -45 ° C nganti + 125 ° C, > 5,000 siklus kawin, lan 72 jam tahan semprotan uyah. |
Fitur kasebut nggaweSeri Bpilihan becik kanggo engineers sing njaluk loro linuwih dhuwur lan keluwesan desain tanpa ngluwihi watesan budget.
Reuni engineers ingSeri Bkanggo nyukupi standar kinerja sing ketat. Tabel ing ngisor iki ngringkes paramèter utama mekanik, listrik, lan lingkungan:
| Paramèter | Spesifikasi |
| Siklus kawin | > 5.000 operasi dipercaya |
| Range Suhu | -45°C ~ +125°C |
| Shock Mekanik | 100g, 6ms |
| Getaran | 10–2000Hz, 15g |
| Kelembapan | Nganti 95% ing 60 ° C |
| Uji Semprotan Garam | > 72 jam |
| Ingress Protection | IP50 / IP65 |
| Kontak Resistance | ≤3mΩ (khas) |
| Ketahanan Isolasi | ≥5000MΩ |
Kabeh bahan tundhukRoHSsyarat, lan saben unit ngalami 100% testing electrical lan mechanical sadurunge kiriman kanggo njamin kualitas konsisten.
IngSeri BKonektor Push-Pull Metal wis akeh disebarake ing sektor ngendi integritas sambungan langsung mengaruhi safety sistem lan uptime.
Piranti Medis- Monitor pasien, instrumen bedah, peralatan pencitraan diagnostik.
Otomasi Industri- Lengan robot, mesin CNC, sistem konveyor, lan antarmuka PLC.
Tes & Pangukuran- Oscilloscopes, data logger, lan alat kalibrasi sensor.
Peralatan Semikonduktor- Sistem penanganan wafer, stasiun probe, lan mesin inspeksi.
Audio-Visual & Komunikasi- Kamera siaran, antarmuka audio profesional, lan switch jaringan.
Militer & Keamanan- Piranti komunikasi portabel, sistem pengawasan, lan elektronik sing bisa disebar ing lapangan.
Produsen piranti medis sing berbasis ing Shenzhen ngadhepi kemunduran sinyal intermiten ing sistem ngawasi pasien amarga konektore rusak sawise 2.000 siklus. Dheweke ngganti konektor sing ana karo ReunionSeri B, sing nduweni desain sing ngunci dhewe kanthi konfirmasi sing bisa dirungokake lan kontak sing dilapisi emas. asil:gagal sambungan nulliwat 18 sasi nggunakake rumah sakit terus-terusan, ngluwihi 5.000 siklus kawin saben unit. Rumah sakit kasebut nglaporake linuwih diagnostik lan nyuda panggilan pangopènan, kanthi langsung ngakibatake perbaikan kinerja mekanik lan listrik sing konsisten.
Integrator lini perakitan otomotif mbutuhake konektor sing kompak lan tahan lama kanggo perkakas end-of-arm (EOAT) ing robot enem sumbu. IngSeri B, kanthi pilihan siku 90° lan konfigurasi 12-pin, dipilih amarga kemampuane nahan lingkungan geter dhuwur (15g ing 2000Hz) lan owah-owahan alat kanthi cepet. Sajrone produksi 12 sasi,ora ana wektu henti sing gegandhengan karo konektordirekam, lan fitur kunci swara suda wektu instalasi dening 30% saben pangowahan alat, nambah efficiency baris sakabèhé.
Komitmen Reunion kanggo kualitas divalidasi liwat sertifikasi sing diakoni sacara internasional sing nyakup desain, manufaktur, lan distribusi.
| Sertifikasi | Cakupan |
| ISO 9001 | Sistem manajemen kualitas kanggo desain, produksi, lan layanan. |
| ISO 14001 | Manajemen lingkungan, njamin praktik manufaktur sing lestari. |
| ISO 13485 | Manajemen kualitas piranti medis - kritis kanggo aplikasi kesehatan. |
| UL | Sertifikasi safety produk kanggo pasar Amérika Lor. |
| RoHS | Watesan bahan mbebayani, tundhuk karo arahan EU. |
SabenSeri Bkonektor diprodhuksi ing kontrol proses ketat, karo in-house pengawasan lan sistem traceability. Sistem ERP Reunion nglacak saben kumpulan saka materi sing ditampa nganti tes pungkasan, njamin tanggung jawab lengkap.
| Aspek | Reuni Seri B | Merk khas Eropa/AS |
| regane | ~ 1/3 saka rega pesaing | Rega premium |
| Kualitas | kinerja iso dibandhingke lan bahan | benchmark industri |
| Kompatibilitas | Kanthi bisa diijolake | Desain proprietary bisa mbatesi pilihan |
| MOQ | Ora MOQ kanggo item standar; MOQ kurang kanggo adat | Asring syarat MOQ dhuwur |
| Kustomisasi | Layanan ODM/OEM sing cepet lan fleksibel | Proses kustomisasi sing luwih alon lan kaku |
| Lead Time | Sampel 5-7 dina; pesenan 15-20 dina | Biasane luwih dawa |
| Pengalaman | 15 taun ing-house R&D lan manufaktur | Madeg nanging asring outsourced |
Pabrik terpadu vertikal Reunion - nutupi desain, ngecor injeksi, soldering, nglereni / stripping kabel, perakitan, lan testing - njamin kontrol kualitas rapi lan respon luwih cepet kanggo panjalukan khusus. Struktur iki langsung nerjemahake penghematan biaya sing diterusake menyang pelanggan.
Reuni mangertos yen konektor sing ora ana ing rak bisa uga ora cocog karo saben aplikasi. IngSeri Bndhukung kustomisasi ekstensif kanggo nyukupi syarat desain unik.
- Werna omah (kode RAL standar utawa khusus)
- Ketebalan plating (emas, nikel, utawa timah)

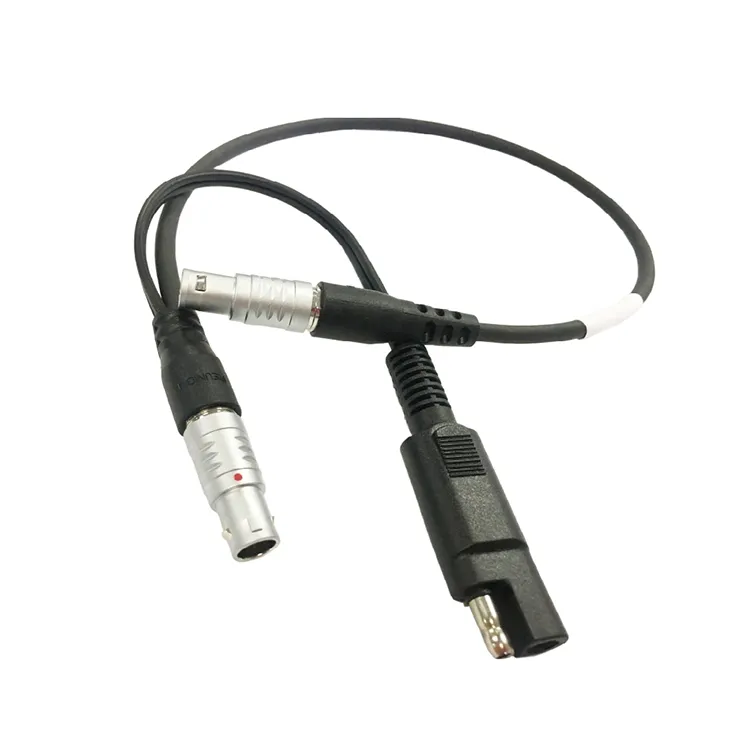

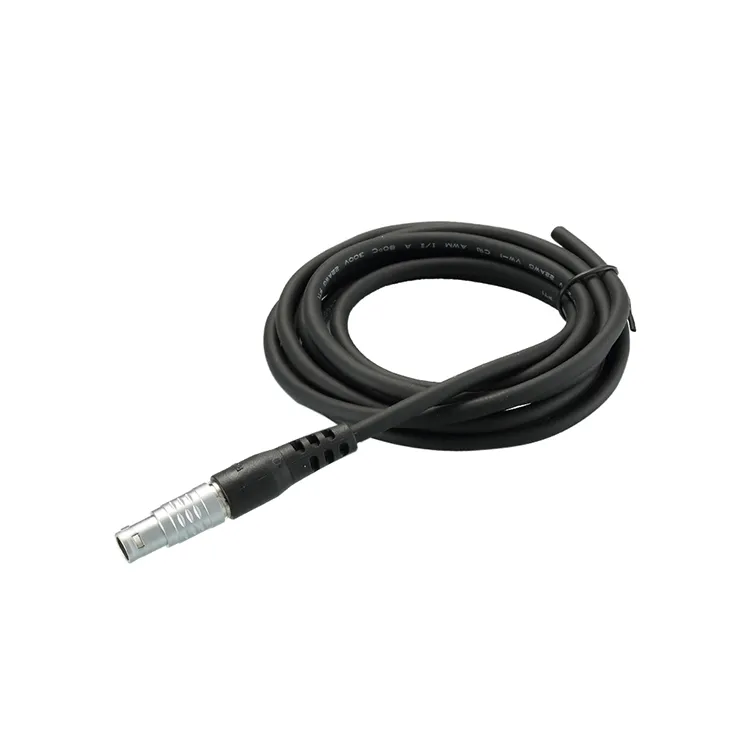

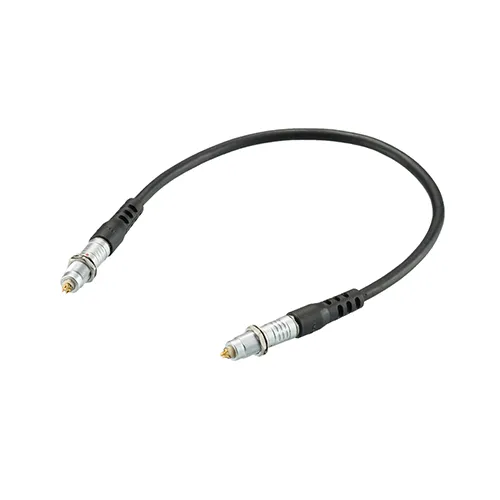

- Rakitan kabel kanthi dawa, ukuran, lan bahan jaket (PVC/PUR) sing ditemtokake
- Alat cetakan kanggo wangun non-standar
- Logo imprinting kanggo identitas merek
- Kemasan (massal, gulungan, utawa label khusus)
Reuni ngontrol saben langkah ing fasilitas 4.000m²:
Stamping- Punching presisi terminal kontak saka paduan tembaga kelas dhuwur.
Molding Injeksi- Molding omah lan insulator nggunakake termoplastik kinerja dhuwur.
Plating- Plating emas utawa nikel kanggo resistance kontak kurang lan pangayoman karat.
Majelis- Déwan manual lan otomatis kanthi mriksa torsi lan ukuran.
Testing- 100% kontinuitas listrik, insulasi, lan tes operasi mekanik.
Kemasan- Kemasan anti-statis, tahan lembab siap dikirim.
| Layanan | Rincian |
| Sampel | Kasedhiya kanggo testing fungsional; sawetara conto gratis (pre-pembayaran dibutuhake kanggo jinis tartamtu; biaya pengiriman ditanggung pelanggan). |
| Testing | Peralatan in-house canggih nindakake tes lengkap 100% sadurunge dikirim - kalebu resistensi kontak, kekuatan dielektrik, lan kekuwatan kawin. |
| Garansi | 12 sasi saka tanggal pangiriman, nutupi cacat manufaktur ing panggunaan sing tepat. |
| wangsul | Produk risak dikonfirmasi dening QC Reunion bakal diganti utawa dibalekake; pengaturan pengiriman bali gumantung kasus. |
| Item | Rincian |
| Packing Standar | Kothak karton kanthi bahan anti-statis lan bantalan internal. |
| Custom Kemasan | Kasedhiya miturut panyuwunan (contone, kemasan gulungan, label khusus, tas penghalang kelembapan). |
| Lead Time | Sampel: 5-7 dina; Pesenan produksi: 15-20 dina; Produk khusus: biasane 25-30 dina (desain rumit bisa uga ditambah; konfirmasi ditulis kasedhiya). |
| Metode Pengiriman | Pesenan akeh: angkutan laut utawa udara; Sampel: kurir ekspres (DHL, FedEx, TNT, UPS, EMS). |
| Ketentuan Pangiriman | EXW, FCA, FOB, CIF, CPT, lsp. |
ya wis. Reuni desain sawijiningSeri Bkaro ukuran standar lan noto kontak kanggo mesthekakekompatibilitas mekanik lan listrikkaro sistem konektor bunder utama. Akeh pelanggan wis sukses ngganti konektor Reunion tanpa ngowahi PCB utawa potongan panel sing ana. Disaranake verifikasi tugas pin lan posisi kunci kanggo model spesifik sampeyan - tim teknik kita bisa menehi dokumentasi referensi silang yen dijaluk.
Reuni makaryakke ingISO 13485(perangkat medis), ISO 9001, dan sistem manajemen ISO 14001. SabenSeri Bkonektor ngalami 100% inspeksi, kalebu resistance kontak, jampel, tahan dielektrik, lan tes pasukan kawin. Kita uga nganakake tes sampel acak kanggo semprotan uyah, siklus termal, lan kejut mekanik. Keterlacakan lengkap dijaga liwat sistem ERP kita saka bahan mentah nganti barang rampung - supaya saben batch bisa dilacak bali menyang tanggal produksi, operator, lan cathetan pengujian tartamtu.
Kanggo standarSeri Bitem,ora ana MOQ- Sampeyan bisa pesen sawetara minangka siji Piece. Kanggo versi selaras (contone, count pin khusus, dawa kabel, werna omah, utawa kekandelan plating), MOQ khas kitapaling sethithik 50-100 lembargumantung ing kerumitan, sanadyan kita fleksibel kanggo prototipe utawa pesenan nyoba. Kanggo miwiti, cukup nyedhiyakake syarat listrik, gambar mekanik (yen kasedhiya), dawa kabel lan materi sing dikarepake, lan syarat lingkungan khusus. Tim R&D 10 wong kita bakal nanggapi kanthi penilaian kelayakan lan conto proposal sajrone 2-3 dina kerja.
Reuni wis entuk kapercayan para pamimpin industri ing pirang-pirang sektor. Konektor kita digunakake dening:
SIEMENS · SAMSUNG · Unilumin · LEYARD · BOE · GKG · YAHAM · Absen · Cedar Electronics · HKC · roborock · HEXAGON · Leica · viewall · SANMINA · Lungshield medical · GOALZERO · TCL (CSOT) · WEGO · Cmsemicon
Kemitraan iki nggambarake prasetya kita marang kualitas, linuwih, lan layanan responsif - nilai sing ditempelake ing saben B Series Metal Push-Pull Connector sing dikirim.
