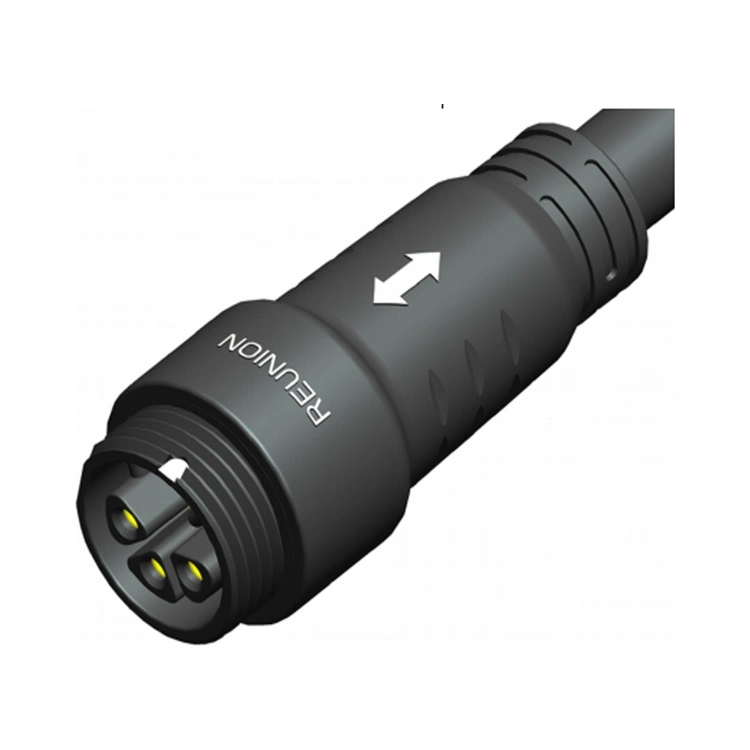

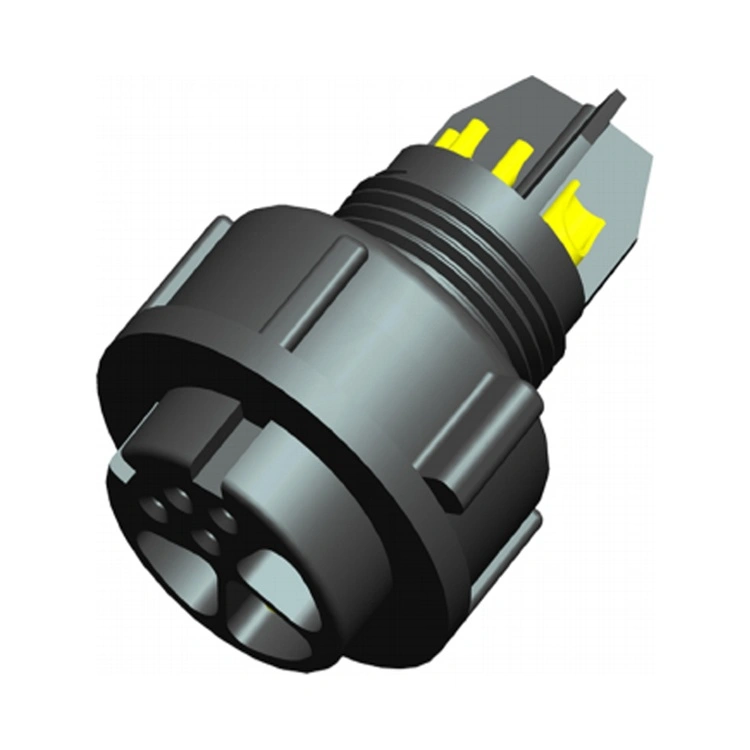

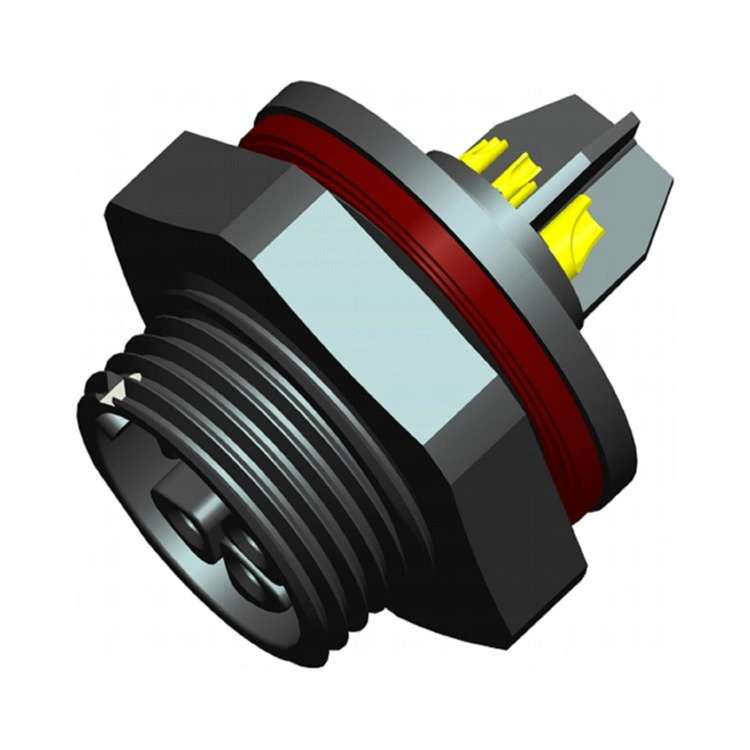

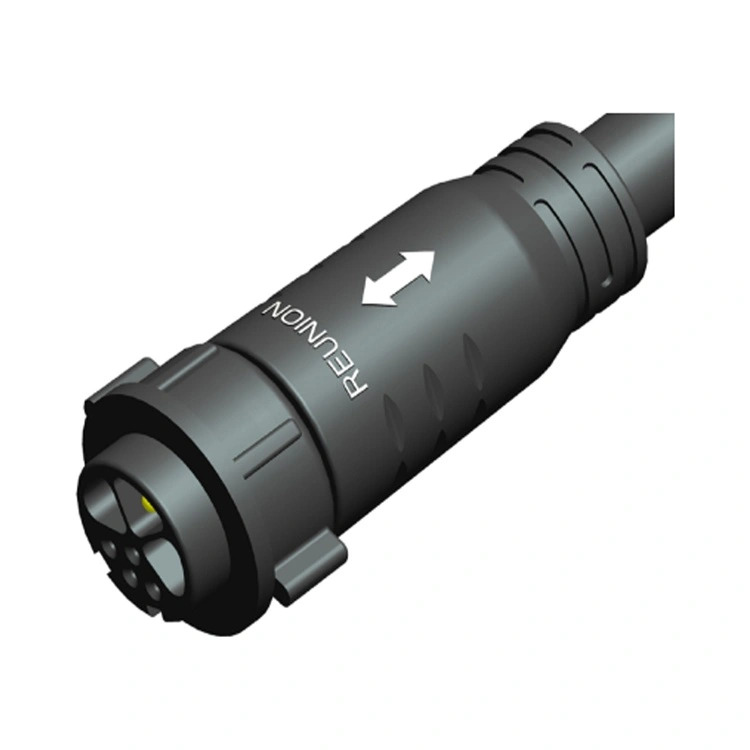

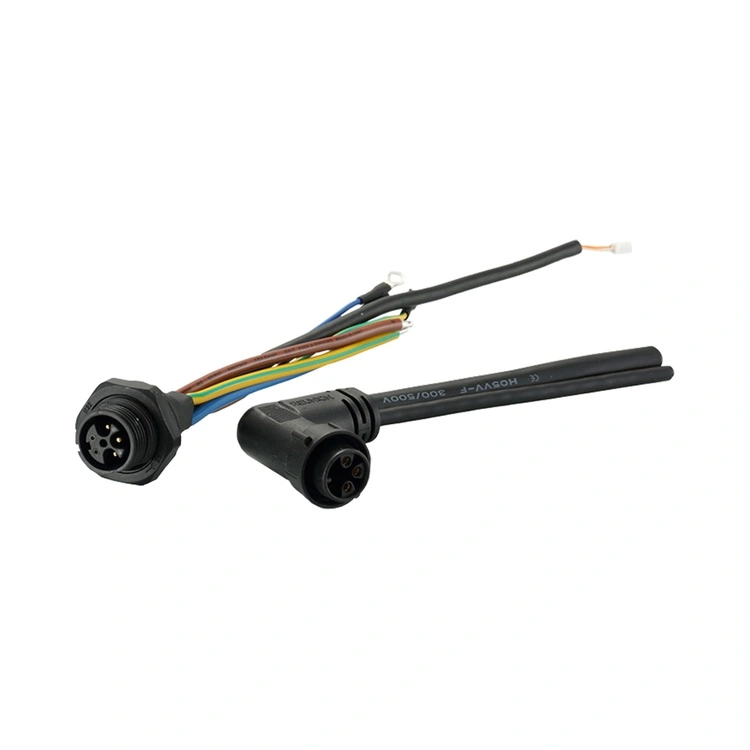

Konektor Hibrid Daya & Sinyal Seri M minangka solusi interkoneksi terpadu Reunion kanggo aplikasi sing mbutuhake transmisi daya lan data ing omah sing kompak. Konektor iki nggabungake mekanisme sealing lingkungan sing kuat lan mekanisme ngunci benang saka seri M kanthi konfigurasi kontak sinyal daya hibrida-nyingkirake kabutuhan kabel daya lan sinyal sing kapisah.
Kontak daya dirancang kanggo aman, sambungan kurang resistance karo kabel gauges nganti 14 AWG, nalika kontak sinyal sing shielded lan dipanggonke kanggo nyilikake crosstalk. Reuni mrodhuksi seri M liwat proses terpadu vertikal-saka mesin tliti liwat perakitan otomatis lan 100% testing electrical. Kanggo insinyur sing ngrancang peralatan industri, robotika, utawa sistem otomatis kompak, konektor iki nyedhiyakake solusi sing dipercaya lan efisien sing nyuda kerumitan kabel lan syarat papan panel.
| Fitur | keuntungan |
| Daya lan Sinyal ing Siji Konektor | Nggabungake pangiriman daya (nganti 22A) lan transmisi sinyal ing antarmuka siji-nyuda papan panel, count kabel, lan wektu instalasi. |
| IP67 Lingkungan Sealing | Kedap bledug lan dilindhungi saka kecemplung sauntara - bisa dipercaya kanggo lingkungan industri, washdown, lan ruangan ruangan. |
| Mekanisme Ngunci Utas | Kawin tahan geter-nyegah pedhot ora sengaja ing aplikasi geter dhuwur. |
| Multiple Power-Signal Konfigurasi | Seri 1M 2+4Pin, 7Pin lan 9Pin Seri 2M 3+2, 3+4Pin, lan 9Pin—cocog karo syarat daya lan sinyal sing beda. |
| Kontak Dilapisi Emas | Resistensi kontak sing kurang lan proteksi karat-njaga kinerja liwat atusan siklus kawin. |
| -40°C nganti +105°C Operasi | Kisaran suhu sing wiyar nyakup kahanan industri lan ruangan sing ekstrem. |
| Pilihan Terminasi Fleksibel | Solder, dip-solder, lan PCB-adaptasi kanggo macem-macem cara perakitan. |
| Paramèter | Seri 1M | Seri 2M |
| Konfigurasi Kontak | 2 + 4 pin, 7 pin, 8 pin | 3+2 pin, 3+4 pin, 9 pin |
| Daya Saiki | 12A | 22A |
| Tegangan Daya | 250V | 800V |
| Sinyal Saiki | 6A | 9A |
| Tegangan Sinyal | Nganti 50V AC/DC | |
| Ketahanan Isolasi | ≥2000MΩ | ≥2000MΩ |
| Siklus kawin | ≥1000 kaping | ≥1000 kaping |
| Suhu operasi | -40°C ~ +105°C | -40°C ~ +105°C |
| Rating pangayoman | IP67 (kondisi kawin) | IP67 (kondisi kawin) |
| Material omah | PA6 | PA6 |
| Bahan Kontak | Paduan tembaga karo plating emas | Paduan tembaga karo plating emas |
Konektor Hibrid Daya & Sinyal Seri M disebarake ing industri ing ngendi konektivitas sinyal daya gabungan nyederhanakake desain peralatan lan nyuda kerumitan instalasi.
Robotika – Daya motor + umpan balik encoder, daya perkakas end-of-arm + sinyal sensor.
Otomasi Industri – Daya aktuator + umpan balik posisi, kontrol katup + pemantauan status.
Piranti Medis – Daya pompa + sinyal sensor aliran, daya + data peralatan diagnostik.
Lampu LED – Driver LED daya dhuwur + sinyal kontrol DALI/DMX.
Sensor Industri – Daya sensor + komunikasi IO-Link.
Manufaktur Otomotif – Daya peralatan baris perakitan + sinyal kontrol.
Energi sing Bisa Dianyari - Daya tracker solar + umpan balik posisi.
| Sertifikasi | Cakupan |
| ISO 9001:2015 | Manajemen kualitas-desain, produksi, lan layanan sawise-sales. |
| ISO 14001:2015 | Manajemen lingkungan-diverifikasi pengurangan sampah lan praktik sustainable. |
| ISO 13485:2016 | Manajemen kualitas piranti medis-ditrapake kanggo seri M sing digunakake ing peralatan diagnostik utawa ngawasi. |
| UL Diakoni | Sertifikasi safety tingkat komponen kanggo pasar Amerika Utara. |
| RoHS | Watesan bahan sing mbebayani - tundhuk karo Arahan EU. |
Lini produksi seri M Reunion beroperasi ing kontrol proses sing ketat. IP67 sealing diverifikasi ing saben kumpulan produksi liwat testing kecemplung nyata. Cathetan tes, sertifikat materi, lan laporan inspeksi disimpen kanggo saben batch.
Loro konektor nggabungake daya lan sinyal ing antarmuka siji, nanging padha nglayani kabutuhan aplikasi sing beda:
| Aspek | M Series Hibrid | X Series Hibrid |
| Mekanisme Pengunci | Sistem ngunci Utas | Sistem ngunci rotasi cepet |
| Sealing | IP67 (standar) | IP67 (standar) |
| Rating daya | Nganti 22A | Nganti 30A |
| Ukuran Shell | 1M, 2M seri | 1X, 3X seri |
| Aplikasi Utama | Industri, robotika, lampu LED, | Peralatan tes, robotika, baterei, energi, tampilan LED |
