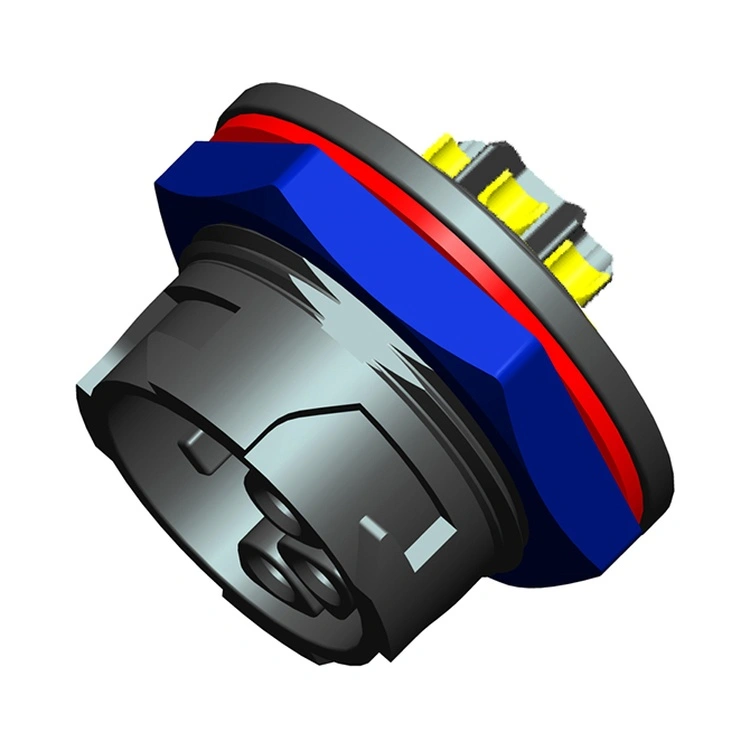

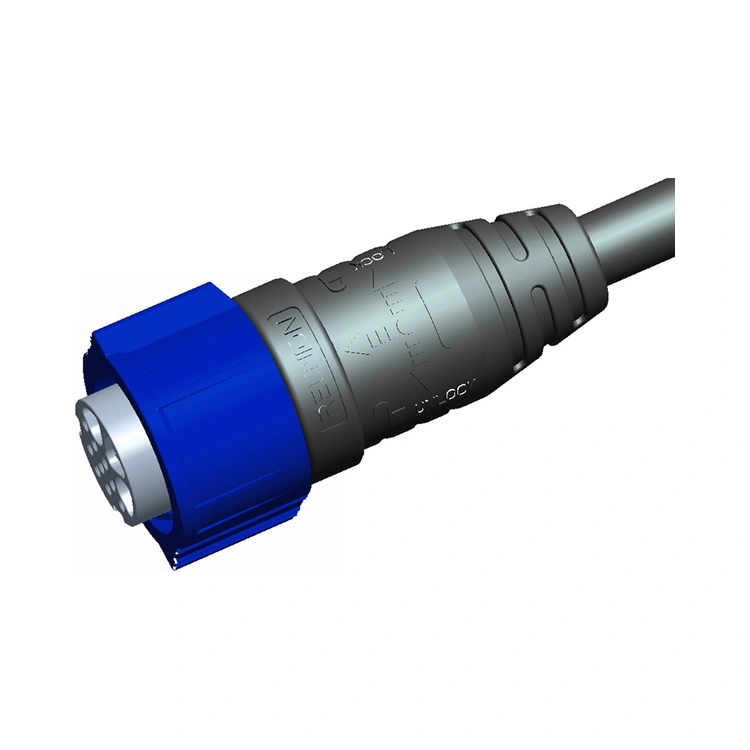

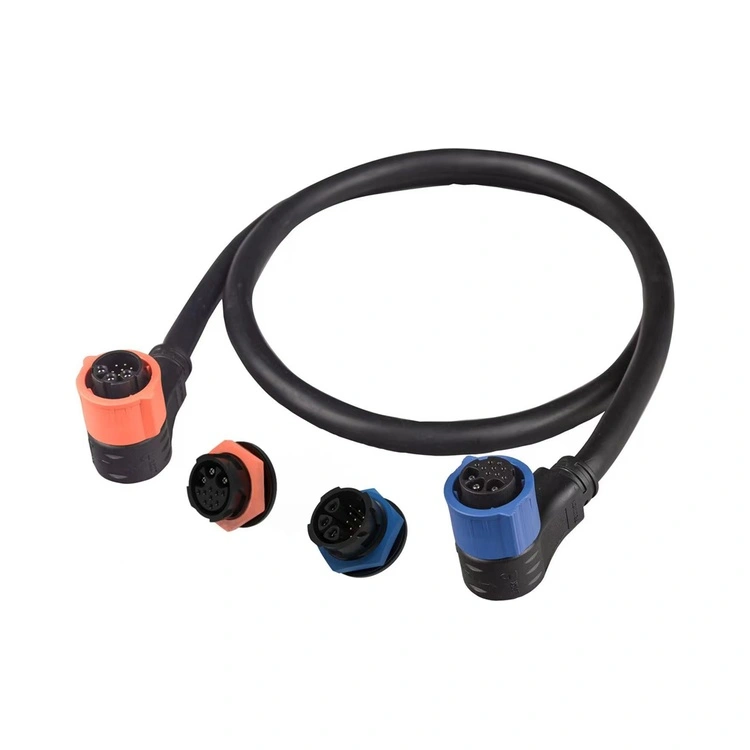

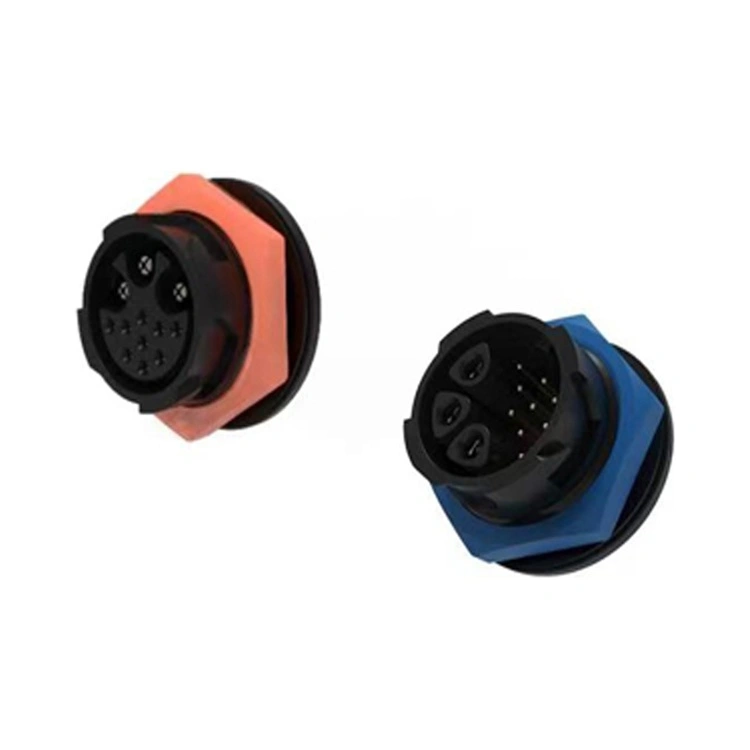

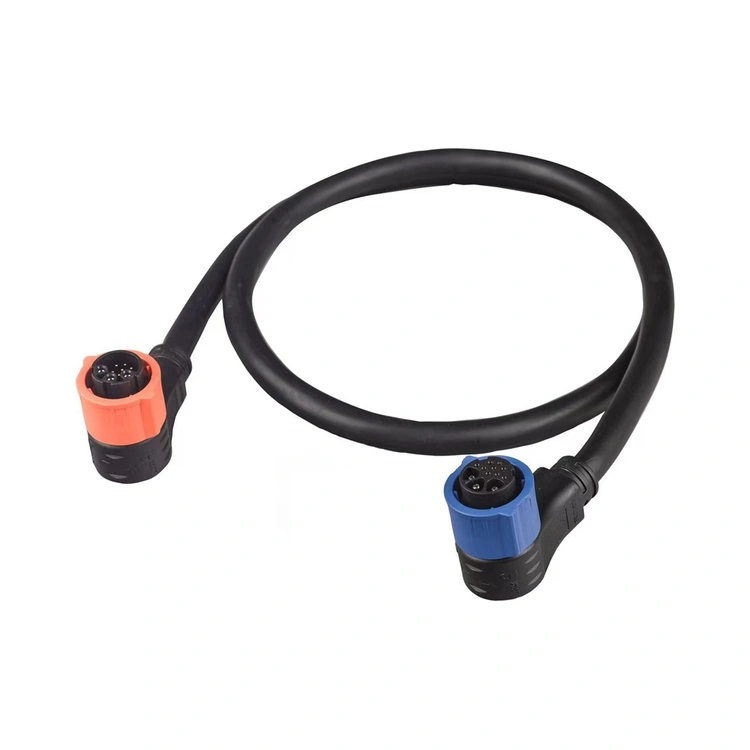

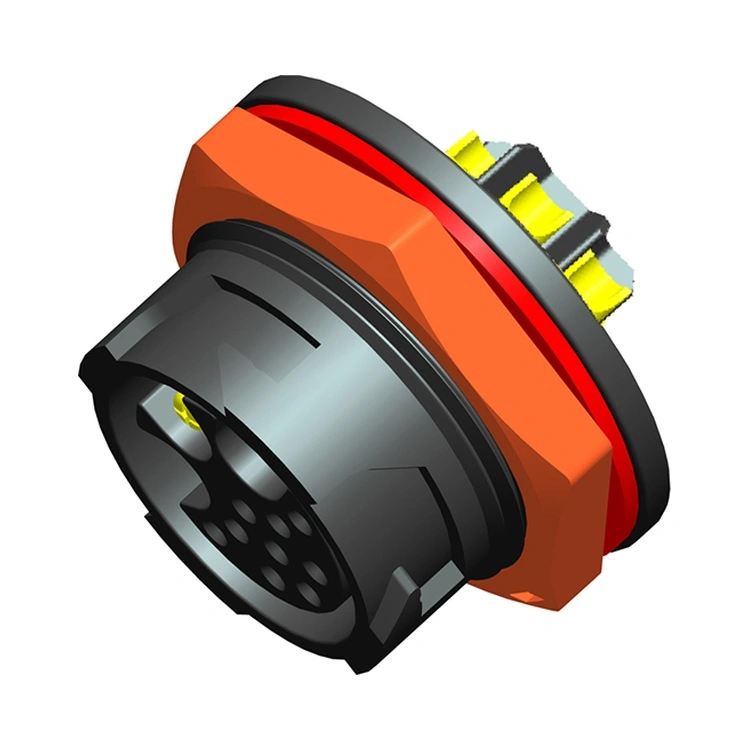

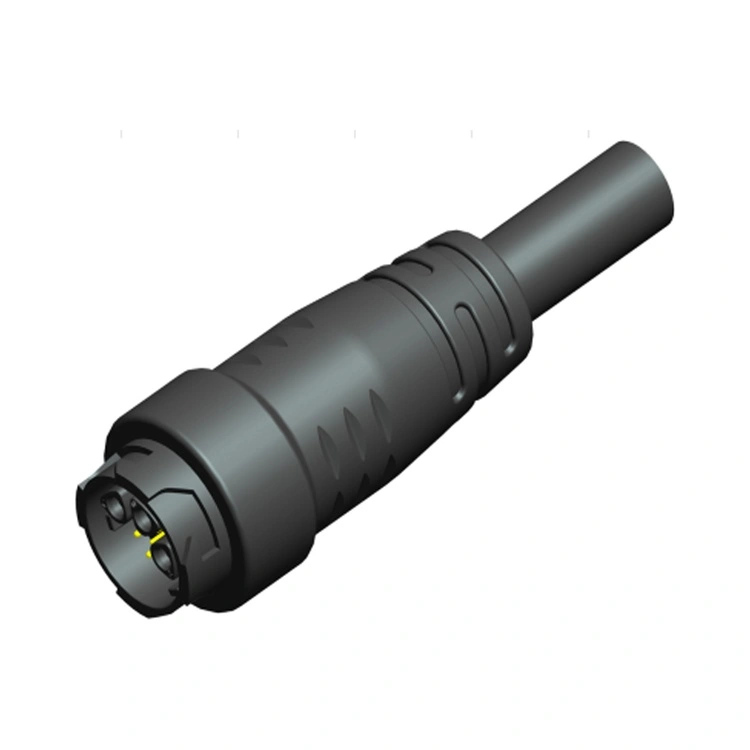

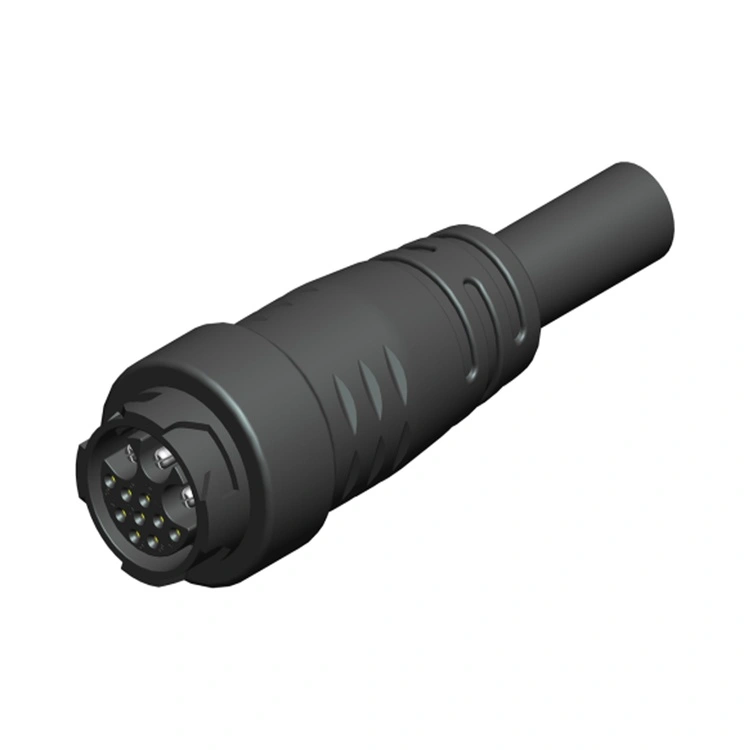

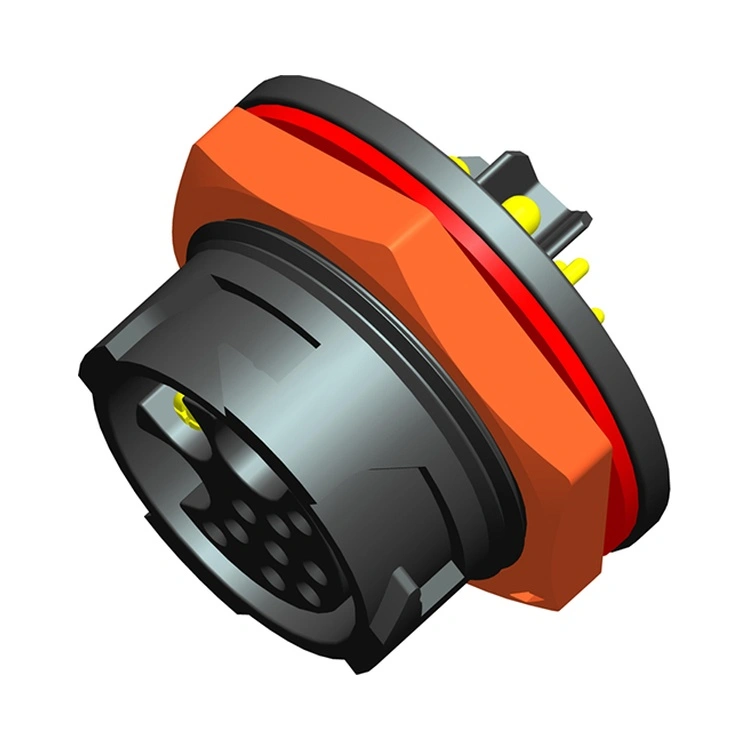

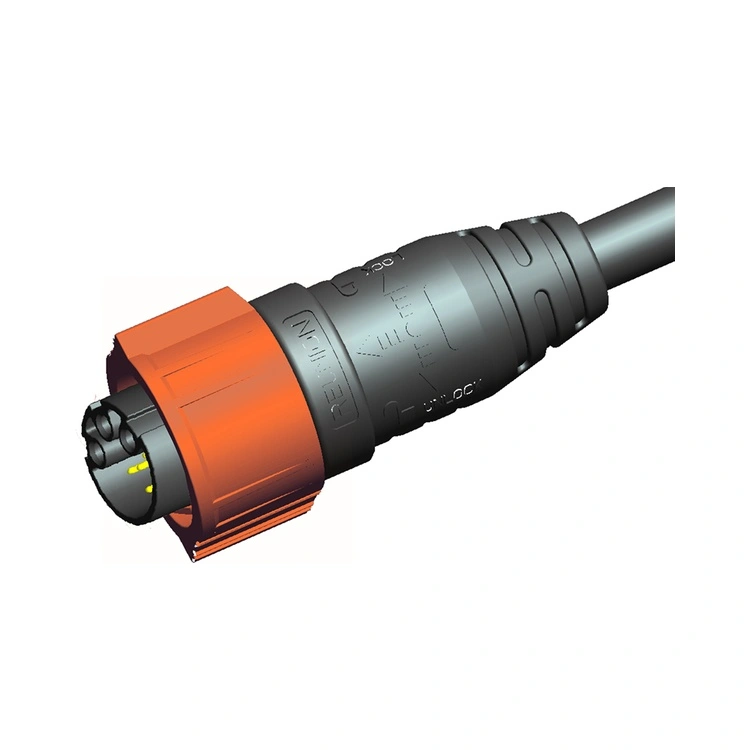

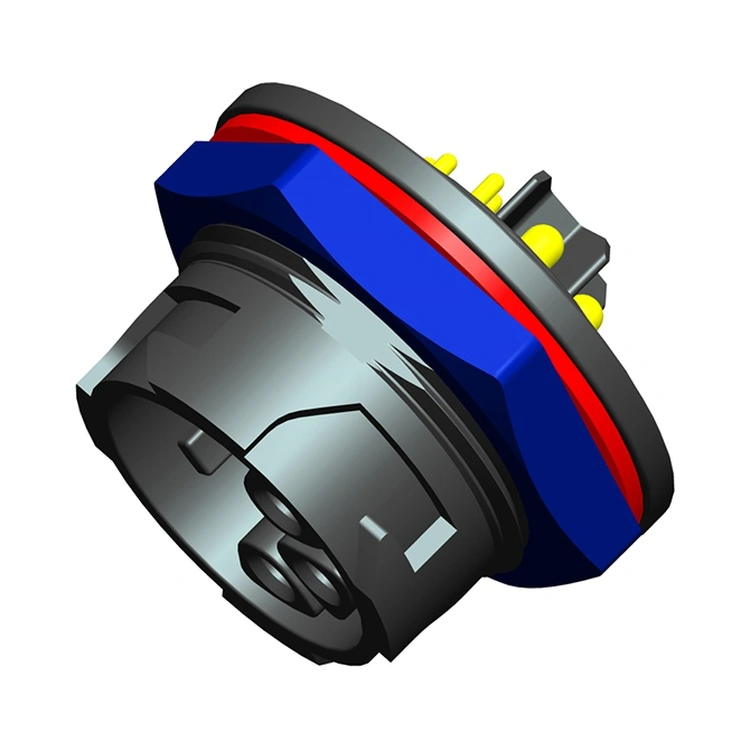

Konektor Hibrid Daya & Sinyal X Series minangka solusi interkoneksi inovatif Reunion sing nggabungake pangiriman daya lan transmisi sinyal ing omah siji sing ngirit ruang. Konektor iki ngatasi permintaan sing akeh saka produsen peralatan kanggo nyuda ruang panel, jumlah kabel, lan kerumitan instalasi kanthi nggabungake macem-macem jinis sambungan menyang siji antarmuka.
Kontak daya dirancang kanggo aman, sambungan kurang resistance, nalika kontak sinyal sing shielded lan dipanggonke kanggo nyilikake crosstalk. Reuni ngasilake seri X liwat proses terpadu vertikal-saka mesin tliti lan injeksi ngecor liwat perakitan otomatis lan 100% testing electrical. Kanggo insinyur sing ngrancang peralatan industri, baterei, energi, ebike, LED, utawa robotik, konektor iki nyedhiyakake solusi sing dipercaya lan efisien sing nyederhanakake kabel lan nyuda jejak sistem sakabèhé.
| Fitur | keuntungan |
| Daya lan Sinyal ing Siji Konektor | Nggabungake pangiriman daya (nganti 30A) lan transmisi sinyal ing antarmuka siji-nyuda papan panel lan count kabel. |
| Sistem ngunci rotasi cepet | Cepet, kawin siji-tangan karo konfirmasi kunci swara-nyuda wektu instalasi lan pangopènan. |
| IP67 Lingkungan Sealing | Kedap bledug lan dilindhungi saka kecemplung sauntara - dipercaya kanggo aplikasi industri lan ruangan. |
| Multiple Power-Signal Konfigurasi | 1 X seri: 2 + 4 pins 3X seri: 3 + 9 pin - adaptasi karo syarat daya lan sinyal sing beda. |
| Omah plastik | Bahan nilon—UL94-V0, tahan karat, tahan aus |
| Kontak Dilapisi Emas | Resistensi kontak sing kurang lan proteksi karat-njaga kinerja liwat atusan siklus kawin. |
| -40°C nganti +105°C Operasi | Kisaran suhu sing wiyar nyakup kahanan industri lan ruangan sing ekstrem. |
| Paramèter | Spesifikasi |
| Konfigurasi Kontak | 3 daya + 9 sinyal |
| Daya Kontak Arus | Nganti 30A saben kontak |
| Tegangan Daya | Nganti 300V AC/DC |
| Sinyal Kontak Saiki | Nganti 5A saben kontak |
| Tegangan Sinyal | Nganti 30V DC |
| Kontak Resistance | ≤5mΩ |
| Ketahanan Isolasi | ≥2000MΩ |
| Dielektrik Tahan | 1500V AC kanggo 1 menit |
| Siklus kawin | ≥1,000 kaping |
| Suhu operasi | -40°C ~ +105°C |
| Rating pangayoman | IP67 (kondisi kawin) |
| Material omah | PA6+GF werna ireng |
| Bahan Kontak | C54400 & C3602 emas plating & nel plating |

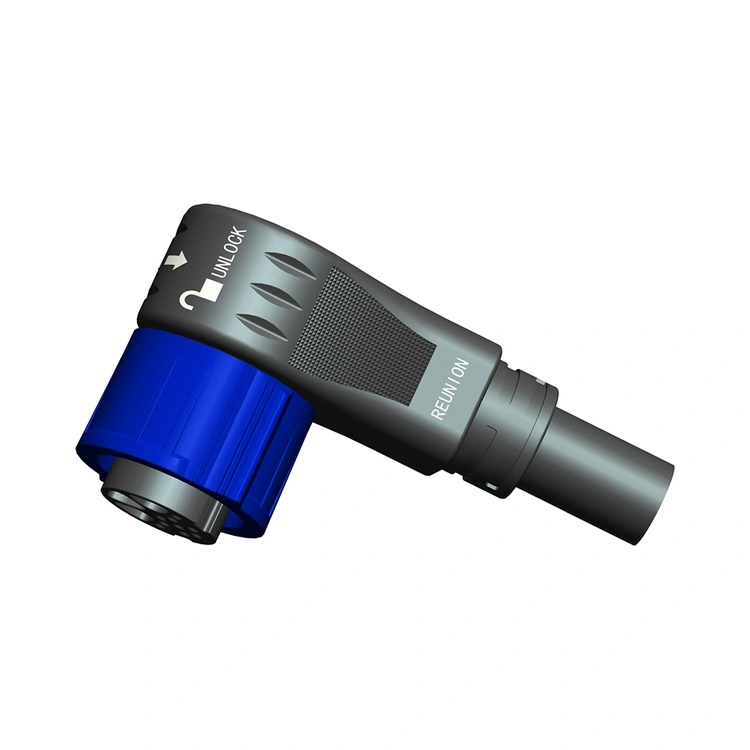

| Kabel Exit | Sudut lurus utawa tengen |
| Aspek | Reuni X Series Sato | Daya Kapisah + Konektor Sinyal | Merk Konektor Sato Eropa Premium |
| Ruang Panel | Siji panel cutout dibutuhake | Loro cutout panel dibutuhake | Potongan panel siji |
| Jumlah Kabel | Siji kabel dibutuhake | Loro kabel dibutuhake | Kabel siji |
| regane | rega-loropaken volume | Biaya komponen sing luwih murah, biaya instalasi sing luwih dhuwur | 3-4× luwih dhuwur |
| Wektu Instalasi | Dikurangi (siji konektor) | Extended (loro konektor) | suda |
| IP67 Sealing | Standar | Variabel | Standar |
| Konfigurasi Kontak | Multiple opsi - lengkap | Bisa disesuaikan | Range winates |
| Rating daya | Nganti 30A | Serupa | Serupa |
| 100% Testing Listrik | Saben unit | adhedhasar sampel | adhedhasar sampel |
| Ketertelusuran | ERP bisa dilacak | Variabel | ya wis |
| Lead Time | 12-15 dina | 4-8 minggu | 4-8 minggu |
| Kustomisasi | MOQ kurang | Variabel | MOQ dhuwur |
Keuntungan Reuni: Sampeyan nampa konektivitas sinyal daya terpadu, syarat papan panel suda, lan manajemen kabel sing disederhanakake-kabeh kanthi rega sing larang, tanpa biaya premium merek Eropa.
| Sertifikasi | Cakupan |
| ISO 9001:2015 | Manajemen kualitas-desain, produksi, lan layanan sawise-sales. |
| ISO 14001:2015 | Manajemen lingkungan-diverifikasi pengurangan sampah lan praktik sustainable. |
| ISO 13485:2016 | Manajemen kualitas piranti medis - ditrapake kanggo seri X sing digunakake ing peralatan diagnostik utawa pemantauan. |
| UL Diakoni | Sertifikasi safety tingkat komponen kanggo pasar Amerika Utara. |
| RoHS | Watesan bahan sing mbebayani - tundhuk karo Arahan EU. |
Lini produksi seri X Reunion beroperasi ing kontrol proses sing ketat. IP67 sealing diverifikasi ing saben kumpulan produksi liwat testing kecemplung nyata. Cathetan tes, sertifikat materi, lan laporan inspeksi disimpen kanggo saben batch.
Kauntungan utama yaikupapan lan efisiensi kabel. Konektor hibrida:
Nyuda potongan panel– Siji konektor vs loro utawa telung konektor kapisah.
Ngurangi jumlah kabel– Siji kabel Déwan vs. sawetara kabel.
Nggampangake instalasi– Siji operasi kawin vs. macem-macem operasi.
Nyuda titik kegagalan potensial- Kurang sambungan tegese luwih sithik titik kegagalan.
Ngapikake manajemen kabel– Siji kabel luwih gampang kanggo rute lan aman.
Kanggo peralatan karo papan panel winates-kayata piranti medis, robotika, utawa kontrol industri kompak-konektor hibrida asring penting.
Reuni nyaranake praktik instalasi ing ngisor iki:
kawin- Tekan kanthi kenceng nganti klik swara konfirmasi kunci.
Pemeriksaan O-ring– Ganti O-ring yen deformasi, retak, utawa hardening katon.
Jari-jari tikungan kabel- Njaga minimal5 × diameteripun kabel ing entri konektor.
Orientasi– Orient kabel metu mudhun kanggo instalasi ruangan/washdown.
