Ringkesan artikel:IngS Series Metal Push-narik Konektornggabungke construction kompak, aman push-narik ngunci, lengkap EMC shielding, lan konfigurasi kontak fleksibel kanggo peralatan ngendi linuwih sambungan lan papan instalasi winates. Dikembangaké deningReuni, seri kasebut dirancang kanggo peralatan medis, instrumen tes lan pangukuran, teknologi sing bisa dipakai, lan sistem elektronik portabel. Kanthi ukuran cangkang 0-2, macem-macem opsi kontak, luwih saka 5.000 siklus kawin, lan kisaran suhu nganti -45°C, nyedhiyakake keseimbangan praktis antarane miniaturisasi, daya tahan, lan kinerja listrik.
Daftar Isi
- Apa Konektor Push-pull Metal S Series?
- Apa Kaluwihan Utama Seri S?
- Apa Spesifikasi Teknis Utama?
- Ngendi Konektor Push-pull Metal S Series Digunakake?
- Kepiye Insinyur Pilih Konektor Sing Tengen?
- Kepiye S Series Bisa Disesuaikan?
- Kepiye Reuni Ngontrol Kualitas Produk?
- Pitakonan sing Sering Ditakoni

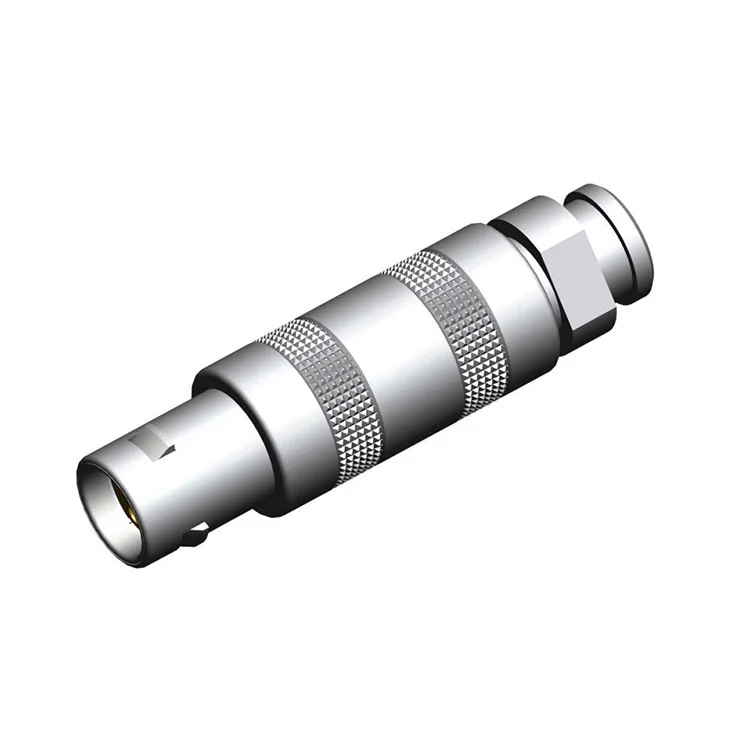

Apa Konektor Push-pull Metal S Series?
IngS Series Metal Push-narik Konektorminangka konektor bunder kompak sing dikembangake kanggo aplikasi sing mbutuhake sambungan listrik sing dipercaya ing papan instalasi sing winates. Boten kados konektor Utas conventional, mekanisme push-narik poto-latching sawijining ngidini cepet kawin lan unmating nalika nyediakake tactile lan krungu umpan balik nalika sambungan wis bener melu.
Reuni posisi S Series kanggo peralatan portabel lan spasi-wates ngendi ukuran konektor, linuwih mechanical, shielding, lan ease saka operasi kabeh pengaruhe desain sistem. Konstruksi logam menehi kekuatan mekanik lan perisai elektromagnetik 360 derajat, dene profil ramping mbantu nyuda protrusion saka panel peralatan.
Seri kasedhiya ing macem-macem ukuran cangkang lan konfigurasi kontak. Gumantung ing konfigurasi, engineers bisa milih solder utawa mandap PCB kanggo cocog syarat Déwan beda. Keluwesan iki ndadekake konektor cocok kanggo prototipe kompak lan peralatan profesional sing diprodhuksi volume.
Apa Kaluwihan Utama Seri S?
Pilihan konektor arang adhedhasar spesifikasi siji. Kanggo elektronik portabel lan peralatan profesional, desainer biasane kudu ngimbangi ruang instalasi, keamanan sambungan, integritas sinyal, daya tahan, lan syarat manufaktur. Seri S ngatasi faktor kasebut liwat sawetara fitur desain.
Konstruksi kompak lan entheng
Desain kurang-profil nyuda jumlah omah konektor ngluwihi lumahing soyo tambah. Iki penting banget ing instrumen genggam lan sasis kompak ing ngendi saben milimeter papan panel penting.
Cepet Push-narik Ngunci
Mekanisme self-latching ndhukung operasi tangan siji kanthi cepet. Umpan balik klik lan tactile sing bisa dirungokake mbantu operator ngenali keterlibatan sing sukses, sing migunani utamane nalika konektor kudu dipasang ing posisi sing winates utawa visual.
360-Degree EMC Shielding
Omah kabeh-logam nyedhiyakake tameng elektromagnetik sing terus-terusan ing antarmuka sambungan. Spesifikasi sing diterbitake nuduhake atenuasi luwih saka 60 dB ing 100 MHz, nggawe seri kasebut cocog kanggo peralatan ing ngendi gangguan elektromagnetik bisa mengaruhi sinyal sensitif.
Daya tahan kawin sing dhuwur
S Series dirancang kanggo sambungan bola-bali lan pedhot, kanthi daya tahan luwih saka 5.000 siklus kawin. Iki penting kanggo peralatan tes, instrumen medis, lan sistem portabel sing kerep dilayani utawa dikonfigurasi ulang.
- Instalasi panel low-profil
- Push-narik operasi self-latching
- omah logam kanggo shielding elektromagnetik
- Multiple ukuran cangkang lan konfigurasi kontak
- Luwih saka 5.000 siklus kawin
- Pilihan suhu operasi saka -45°C nganti +125°C
Apa Spesifikasi Teknis Utama?
Pangertosan spesifikasi listrik lan mekanik penting sadurunge nggabungake konektor bunder menyang produk anyar. Spesifikasi ing ngisor iki ngringkes konfigurasi sing diterbitake saka S Series.
| Paramèter | Spesifikasi S Series |
|---|---|
| Bahan cangkang | Kuningan, standar |
| Ukuran Shell | 0, 1, lan 2 |
| Pilihan Kontak | 2 kanggo 6 pin ing konfigurasi referensi; opsi kapadhetan sing luwih dhuwur bisa uga kasedhiya |
| Rating saiki | 5A nganti 15A saben kontak, gumantung saka ukuran kontak |
| Rating voltase | 200V kanggo 500V AC/DC |
| Siklus kawin | Luwih saka 5.000 operasi |
| Range Suhu | -45°C nganti +125°C |
| EMI Shielding | 360 ° tameng logam; > 60 dB atenuasi ing 100 MHz |
| Ingress Protection | IP50 standar |
| Tahan Semprotan uyah | Luwih saka 72 jam |
| Kontak Resistance | ≤5 mΩ wiwitan |
| Ketahanan Isolasi | ≥5000 MΩ ing 500 VDC |
Rating nyata kudu tansah diverifikasi marang konfigurasi konektor tartamtu, ukuran kontak, cara mandap, lan kondisi operasi dimaksudaké sadurunge kualifikasi produk final.
Ngendi Konektor Push-pull Metal S Series Digunakake?
Kombinasi dimensi kompak, ngunci cepet, shielding, lan kekiatan mekanis ndadekake S Series cocok kanggo peralatan sing mbutuhake sambungan kerep nalika njaga jejak sakabèhé cilik.
Peralatan Medis lan Diagnostik
Sistem ultrasonik portabel, monitor pasien, oksimeter pulsa, peralatan electrosurgical, lan instrumen diagnostik bisa entuk manfaat saka konektor kompak sing tetep aman sajrone gerakan lan servis peralatan. Keandalan konektor utamane penting nalika sinyal listrik kudu tetep stabil sajrone nggunakake bola-bali.
Piranti Tes lan Pangukuran
Osiloskop genggam, multimeter, penganalisis logika, peralatan kalibrasi, lan instrumen uji lingkungan asring mbutuhake antarmuka eksternal sing kompak. Mekanisme push-pull bisa nyederhanakake owah-owahan sambungan sing kerep nalika cangkang logam mbantu nglindhungi sinyal sensitif saka gangguan elektromagnetik.
Teknologi Wearable lan Portable
Exoskeletons industri, sistem pemantauan sing bisa dipakai, peralatan sing dipasang ing sirah, lan elektronik portabel liyane bisa ngadhepi watesan ruang lan bobot sing ketat. Konektor bunder sing tipis nyedhiyakake perancang pilihan liyane nalika antarmuka sing luwih gedhe konvensional ora cocog.
Peralatan Audio-Visual Profesional
Perekam portabel, kamera siaran, pemancar nirkabel, lan peralatan profesional sing gegandhengan mbutuhake konektor sing bisa tahan bola-bali. Antarmuka sing ngunci cepet bisa nambah kegunaan lapangan tanpa ngandelake proses kawin benang sing dawa.
Kepiye Insinyur Pilih Konektor Sing Tengen?
Milih konektor kudu diwiwiti kanthi syarat listrik, mekanik, lingkungan, lan instalasi peralatan tinimbang mung milih model paling cilik sing kasedhiya.
- Nemtokake syarat kontak:Ngenali nomer sirkuit daya lan sinyal needed lan ninggalake kamar cukup kanggo owah-owahan desain mangsa.
- Priksa rating listrik:Bandingake voltase operasi lan saiki karo nilai dirating konektor, njupuk ngukur kontak lan suhu menyang akun.
- Evaluasi papan sing kasedhiya:Konfirmasi ukuran cangkang, cutout panel, ambane konektor, nuntun kabel, lan reresik watara antarmuka kawin.
- Coba frekuensi kawin:Kanggo peralatan sing kerep dilayani, prioritasake konektor sing dirancang kanggo siklus kawin bola-bali.
- Kaji kahanan lingkungan:Suhu, geter, kejut, kelembapan, korosi, lan gangguan elektromagnetik kabeh bisa mengaruhi pilihan konektor.
- Nemtokake cara mungkasi:Temtokake apa solder, PCB, utawa mandap perakitan kabel paling cocog karo proses manufaktur.
Kanggo proyek OEM, uga migunani kanggo ngevaluasi konektor bebarengan karo perakitan kabel, backshell, relief strain, struktur panel, lan skema kabel. Pendekatan iki nyuda masalah integrasi sajrone tahap produksi sabanjure.
Kepiye S Series Bisa Disesuaikan?
Platform peralatan sing beda asring mbutuhake konfigurasi konektor sing beda. Reuni menehi pilihan pangaturan dhewe sing ngidini S Series dicocogake kanggo syarat mechanical lan kabel Déwan tartamtu.
| Area Kustomisasi | Pilihan sing kasedhiya |
|---|---|
| Cangkang Rampung / Warna | Warna perak, ireng, utawa RAL sing dipilih |
| Kontak Plating | Pilihan emas, perak utawa timah |
| Pengukur Kabel | 32AWG nganti 20AWG |
| Bahan Jaket Kab | PVC, PUR, silikon, utawa PTFE |
| Laser Marking | Logo, nomer bagean, barcode, utawa identifikasi liyane |
| Kemasan | Tabung anti-statis, tape-lan-gulungan, lan label khusus |
Majelis kabel khusus uga bisa disedhiyakake karo dawa sing dipilih, ukuran, konfigurasi perisai, lan sepatu relief galur sing overmolded. Iki bisa nyederhanakake pengadaan kanthi ngidini OEM kanggo sumber konektor lan perakitan kabel sing siap diinstal minangka komponen terpadu.
Kepiye Reuni Ngontrol Kualitas Produk?
Kanggo konektor profesional, manufaktur konsisten minangka penting minangka desain produk dhasar. Reuni nyatakake yen proses produksi kasebut kalebu mesin presisi, perawatan permukaan, stamping lan plating kontak, cetakan sisipan, perakitan, uji listrik, uji mekanik, lan kemasan.
Ukuran produksi kritis dikontrol liwat mesin presisi lan ngawasi proses. Produk rampung ngalami inspeksi listrik lan mekanik, kalebu resistensi kontak, resistensi insulasi, tahan dielektrik, kontinuitas, kekuwatan kawin, lan pemeriksaan visual.
Miturut informasi produk, sistem kualitas Reunion kalebu ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, status UL Diakoni, lan kepatuhan RoHS. Perusahaan kasebut uga nyatakake yen konektor S Series nampa tes listrik lan mekanik 100% sadurunge dikirim.
Kanggo para panuku OEM, kombinasi kontrol manufaktur, testing, traceability, lan dhukungan kustomisasi iki bisa dadi terkenal nalika kinerja konektor langsung mengaruhi linuwih produk rampung.
Pitakonan sing Sering Ditakoni
Apa ndadekake S Series beda saka konektor Utas conventional?
Bentenane utama yaiku mekanisme push-pull self-latching. Iki ngidini operator bisa kawin lan ngeculake konektor kanthi cepet tanpa muter nut kopling, dadi luwih trep kanggo peralatan portabel, kahanan kawin wuta, lan aplikasi sing mbutuhake owah-owahan sambungan sing kerep.
Pira siklus kawin sing bisa didhukung S Series?
Spesifikasi sing diterbitake nuduhake luwih saka 5.000 operasi kawin. Urip layanan nyata bisa gumantung ing konfigurasi konektor, lingkungan operasi, kahanan kawin, lan laku pangopènan.
Apa S Series cocok kanggo peralatan medis?
ya wis. Seri kasebut dipanggonke kanggo peralatan diagnostik lan perawatan medis, lan Reunion nyatakake yen sistem kualitase kalebu ISO 13485:2016. Nanging, piranti medis sing wis rampung lengkap tetep tanggung jawab kanggo syarat peraturan lan safety sing ditrapake dhewe.
Bisa Reunion nyediakake rakitan kabel selaras?
ya wis. Majelis kabel bisa disesuaikan miturut jinis kabel, ukuran, dawa, perisai, bahan jaket, lan desain relief. Pilihan kalebu bahan kabel PVC, PUR, silikon, lan PTFE, kanthi ukuran saka 32AWG nganti 20AWG.
Kisaran suhu apa sing kasedhiya?
Kisaran standar sing diterbitake yaiku -45 ° C nganti + 125 ° C. Insinyur kudu ngonfirmasi rating suhu konektor sing tepat, konfigurasi kontak, kabel, lan perakitan sadurunge digunakake ing aplikasi suhu ekstrem.
Apa konektor bisa disesuaikan karo logo perusahaan utawa nomer bagean?
ya wis. Reuni nampilake engraving laser minangka pilihan kustomisasi, ngidini pelanggan menehi tandha cangkang kanthi logo, nomer bagean, barcode, utawa informasi identifikasi liyane.
Kesimpulan
Konektor Push-pull Metal S Series dirancang kanggo para insinyur sing butuh solusi sambungan sing kompak, aman, lan awet tanpa ngorbanake perisai utawa layanan. Mekanisme ngunci push-pull, konstruksi logam, macem-macem ukuran cangkang, opsi terminasi fleksibel, lan luwih saka 5,000 siklus kawin ndadekake cocok kanggo peralatan medis, instrumen tes, elektronik portabel, sistem sing bisa dipakai, lan aplikasi audio-visual profesional. Yen sampeyan ngembangake produk anyar utawa nggoleki konektor panggantos sing bisa dipercaya, bukak kaca produk Reunion S Series kanggo mriksa konfigurasi lan opsi kontak sing kasedhiya. Kanggo spesifikasi khusus, rakitan kabel, syarat OEM, utawa tuku volume,hubungi kitakanggo ngrembug aplikasi sampeyan karo tim teknik Reunion lan njaluk solusi sing cocog.
