Reuningembangake solusi konektor kanggo aplikasi sing mbutuhake sambungan listrik sing bisa dipercaya, operasi sing trep, lan integrasi kompak. IngKonektor Push-pull Logam Seri Biku konektor bunder dirancang watara mekanisme push-narik poto-ngunci, ngewangi manufaktur peralatan nggawe sambungan aman nalika simplifying kawin tumindake lan disconnection ing industri, instrumentation, medical, lan aplikasi elektronik liyane.

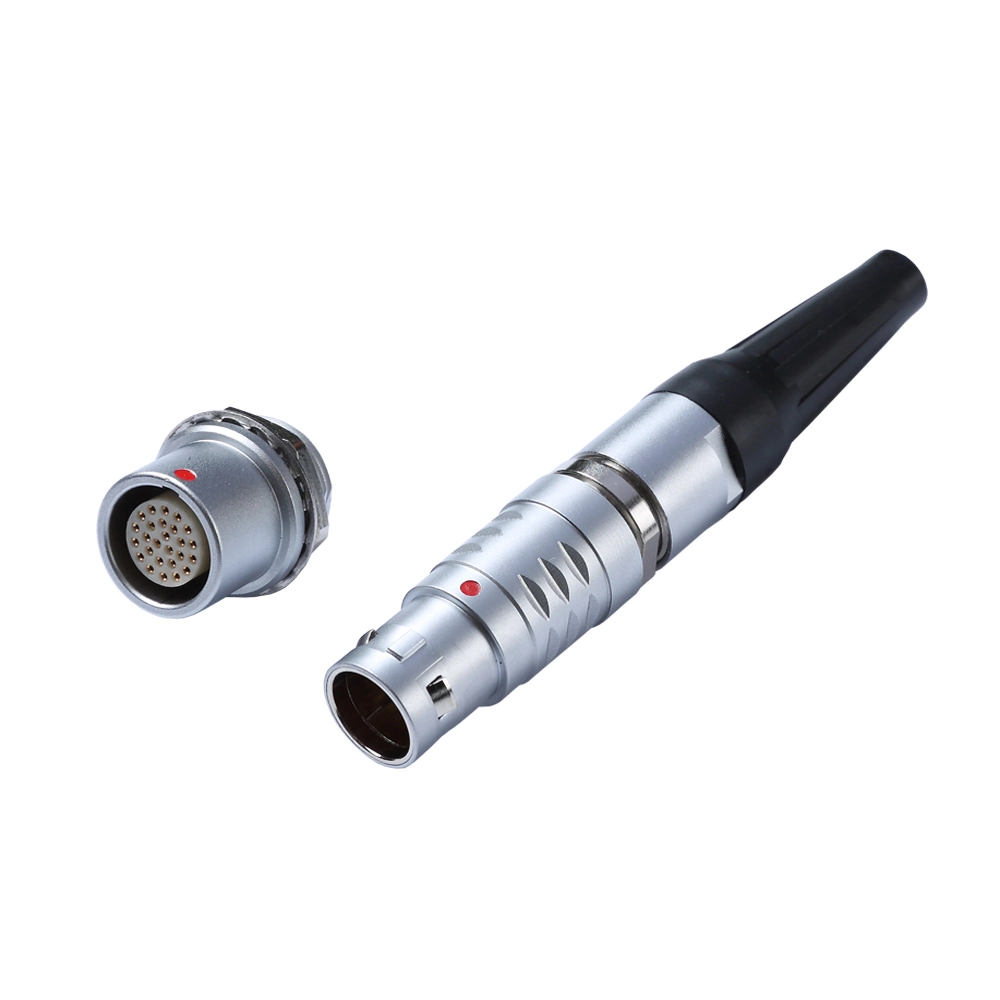

A B Series Metal Push-pull Konektor nggabungke omah bunder logam karo push-narik mekanisme ngunci kanggo ndhukung cepet, sambungan listrik aman. Gumantung ing konfigurasi sing dipilih, kulawarga konektor iki bisa nampung sawetara pengaturan kontak, gaya soyo tambah beda, lan solder, crimp, utawa opsi mandap PCB. Karakteristik kasebut kudu dipikirake kanggo peralatan sing mbutuhake sambungan bola-bali, instalasi sing efisien ruang, lan transmisi sinyal utawa daya sing dipercaya. Artikel iki nerangake cara kerjane konektor, kaluwihan desain utama, skenario aplikasi, kritéria pilihan, lan pertimbangan kualitas. Iku uga njelaske nganggo bentuk garis panuku informasi technical kudu konfirmasi karo Reunion sadurunge nemtokake konektor kanggo desain anyar utawa project panggantos.
A B Series Metal Push-pull Konektor punika konektor electrical bunder sing nggunakake mekanisme push-narik poto-latching kanggo nyambungake lan medhot komponen kawin. Ora kaya konektor benang konvensional, sing biasane mbutuhake pengencang rotasi, desain push-pull ngidini pangguna nggawe sambungan kanthi masang plug menyang wadhah sing kompatibel. Mekanisme ngunci melu nalika konektor dikawinake kanthi bener lan diluncurake liwat tumindak narik sing ditunjuk.
Omah logam nyedhiyakake antarmuka mekanik sing kuat lan bisa nyumbang kanggo kompatibilitas elektromagnetik nalika struktur tameng konektor digabungake kanthi bener menyang peralatan kasebut. Gumantung ing konfigurasi, konektor bisa ndhukung transmisi sinyal listrik, pangiriman daya, utawa kombinasi syarat sirkuit.
Informasi produk B Series Reunion nyakup macem-macem ukuran konektor lan konfigurasi. Opsi sing kasedhiya bisa uga kalebu konstruksi lurus utawa miring, pengaturan kontak sing beda, lan cara mandap alternatif. Para panuku kudu takon karo gambar lan spesifikasi produk sing ditrapake kanggo verifikasi fitur sing tepat saka model sing dipilih.
Kanggo informasi produk rinci, bukak kaca Reuni B Series Metal Push-pull Connector.
Mekanisme push-pull dirancang kanggo nggawe operasi sambungan listrik langsung tanpa ngorbanake keamanan antarmuka kawin. Operasi kasebut bisa dimangerteni ing telung tahap.
Prinsip operasi iki utamané migunani ing peralatan sing mbutuhake owah-owahan sambungan sing kerep, akses pangopènan, utawa operasi ing papan sing winates. Bisa nyuda wektu ngginakaken ing nangani konektor bola-bali dibandhingake karo sistem sambungan sing mbutuhake sawetara langkah tightening.
Nanging, mekanisme ngunci ngirim ora dianggep minangka sulih kanggo instalasi bener. Galur kabel, konektor misalignment, bagean kawin sing ora kompatibel, lan penanganan sing ora bener isih bisa ngrusak kinerja sambungan. Pangguna kudu ngetutake instruksi pabrikan kanggo kawin, ngeculake, lan manajemen kabel.
Desain self-latching ndhukung kawin cepet lan release disengojo. Iku migunani nalika operator kudu nyambungake utawa medhot sirkuit electrical ajeg tanpa bola-bali ngowahi nut kopling.
Cangkang logam nyedhiyakake struktur konektor sing tahan lama lan bisa ndhukung kontinuitas pelindung ing sistem sing dirancang kanthi tepat. Perlindhungan interferensi elektromagnetik sing efektif gumantung saka sambungan lengkap, kalebu kontak cangkang, pelindung kabel, grounding, lan kualitas instalasi.
Desain peralatan sing beda mbutuhake macem-macem sirkuit listrik. Kulawarga B Series kalebu macem-macem konfigurasi kontak, ngidini para insinyur ngevaluasi pilihan miturut jumlah sinyal, syarat daya, papan sing kasedhiya, lan arsitektur kabel. Jumlah kontak sing tepat lan rating listrike kudu diverifikasi kanggo model sing dipilih.
Gumantung ing konfigurasi produk, pilihan mandap bisa uga kalebu:
Gaya kontak, ukuran konduktor, perkakas perakitan, lan papan instalasi kudu dievaluasi bebarengan sadurunge konektor kasebut.
Fitur tombol mbantu nuntun plug menyang orientasi kawin sing bener. Iki bisa nyuda resiko saka Alignment salah lan nambah konsistensi Déwan, utamané nalika peralatan ngemot macem-macem konektor padha.
Konektor Push-pull Metal B Series bisa dianggep minangka peralatan sing entuk manfaat saka antarmuka bunder sing kompak lan penanganan sambungan sing trep. Kesesuaian nyata gumantung marang rating listrik, mekanik, lan lingkungan model sing dipilih.
Kanggo aplikasi medis, safety-kritis, utawa liyane sing diatur, konektor kudu memenuhi syarat desain peralatan lengkap. Katrangan produk umum konektor ora netepake selaras karo saben standar khusus aplikasi.
Milih konektor mung adhedhasar tampilan utawa ukuran cangkang bisa nyebabake masalah kompatibilitas. Insinyur lan tim tuku kudu ngevaluasi syarat listrik lan mekanik lengkap sadurunge nggawe pesenan.
Ngenali carane akeh sirkuit daya lan sinyal peralatan perlu. Ngidini arsitektur kabel sing dituju lan konfirmasi manawa sisipan sing dipilih ndhukung pengaturan kontak sing dibutuhake. Aja nganggep manawa konektor karo dimensi eksternal sing padha duwe tata letak internal sing padha.
Priksa voltase saiki lan digunakake kanggo konfigurasi konektor sing tepat. Nilai kasebut bisa beda-beda miturut diameter kontak, jumlah kontak, ukuran konduktor, suhu, lan kondisi operasi. Rating maksimum saka siji model ora bakal diterapake kanthi otomatis ing kabeh seri.
Pilih solder, crimp, utawa mandap PCB miturut desain peralatan lan proses manufaktur. Konfirmasi perkakas sing dibutuhake, spesifikasi kabel, tata letak PCB, lan papan perakitan sing kasedhiya.
Verifikasi nomer bagean plug lan wadhah, ukuran cangkang, potongan panel, susunan pemasangan, lan kisaran diameter kabel. Kanggo proyèk panggantos, mbandhingaké gambar konektor ana lan noto kontak tinimbang mung gumantung ing jeneng produk.
Tinjau suhu operasi, kelembapan, geter, kejut mekanik, paparan karat, lan proteksi mlebu. Pilih tingkat pangayoman cocok kanggo lingkungan dimaksudaké lan mesthekake yen sambungan lengkap nglumpuk meets requirement.
Tabel ing ngisor iki ngringkes faktor utama kanggo nimbang nalika ngevaluasi konektor B Series kanggo desain peralatan anyar.
| Faktor Pilihan | Apa Priksa | Apa Iku Penting |
|---|---|---|
| Jumlah kontak | Nomer lan susunan kontak listrik | Njamin konektor ndhukung sirkuit sing dibutuhake |
| Rating listrik | Arus sing dirating, tegangan kerja, lan spesifikasi kontak | Mbantu nyegah overstress listrik lan kahanan operasi sing ora cocog |
| Tipe terminasi | Solder, crimp, utawa konfigurasi PCB | Nemtokake metode kabel, perkakas, lan syarat perakitan |
| Orientasi konektor | Konstruksi lurus utawa sudut, yen kasedhiya | Mbantu nampung rute kabel lan papan instalasi |
| Ngunci lan alignment | bagean kawin kompatibel lan noto keying | Nyuda kawin sing ora bener lan risiko pedhot sing ora disengaja |
| pangayoman lingkungan | Rating IP, suhu, kelembapan, getaran, lan kahanan karat | Ndhukung operasi sing dipercaya ing lingkungan sing dituju |
| syarat layanan | frekuensi kawin samesthine lan akses pangopènan | Mbantu nemtokake manawa konektor cocog karo alur kerja operasi |
Tabel iki minangka dhaptar priksa pilihan, dudu pengganti lembar data produk resmi. Konfirmasi saben nilai kritis marang dokumentasi teknis saiki kanggo nomer bagean sing tepat.
Instalasi sing bener mbantu njaga kinerja konektor sajrone umur layanan peralatan. Malah konektor sing dirancang kanthi apik bisa gagal prematur yen dipasang kanthi ora bener utawa katon ing kahanan ing njaba watesan sing dirating.
Cara ngresiki lan pelumas, yen ana sing diidini, kudu ngetutake instruksi pabrikan. Bahan kimia sing ora disetujoni utawa alat abrasif bisa ngrusak komponen plating kontak, insulasi, utawa sealing.
Kanggo proyek OEM lan pesenan produksi bola-bali, kualitas konektor kudu ditaksir liwat syarat sing didokumentasikake tinimbang tuntutan umum. Evaluasi terstruktur bisa mbantu tim tuku mbandhingake supplier lan nyuda risiko integrasi.
Sadurunge nyetujoni konektor, nimbang titik ing ngisor iki:
Kaca produk B Series Reunion nyedhiyakake titik wiwitan kanggo evaluasi produk. Kanggo keputusan desain kritis, para panuku kudu entuk spesifikasi khusus model saiki lan konfirmasi manawa konfigurasi sing diusulake cocog karo syarate.
Kauntungan utama yaiku kombinasi operasi ngunci diri push-pull lan struktur konektor bunder logam. Desain iki bisa nyederhanakake kawin bola-bali lan medhot nalika ndhukung sambungan aman ing peralatan kompatibel.
Gumantung model sing dipilih, opsi bisa uga kalebu kontak solder, crimp, lan PCB. Para panuku kudu ngonfirmasi gaya mandap sing kasedhiya lan syarat perakitan kanggo nomer bagean sing tepat.
Bisa uga cocog kanggo peralatan medis lan diagnostik sing kompatibel nalika syarat listrik, mekanik, reresik, lan lingkungan cocog karo aplikasi kasebut. Pabrik piranti lengkap kudu verifikasi kabeh syarat peraturan lan safety sing relevan sadurunge digunakake.
Ora. Proteksi lingkungan beda-beda miturut desain lan konfigurasi konektor. Para panuku kudu mriksa rating IP sing wis kasebut lan apa ditrapake kanggo perakitan sing dikawinake, konektor sing ora digabung, utawa kondisi tartamtu liyane. Aja nganggep manawa omah logam mung menehi perlindungan anti banyu.
Nyedhiyakake jumlah kontak sing dibutuhake, rating listrik, jinis plug lan wadhah, cara mandap, dimensi kabel, syarat pemasangan, lingkungan operasi, lan perkiraan jumlah pesenan. Nomer bagean, gambar, utawa sampel sing ana uga bisa mbantu supplier netepake kompatibilitas.
Konektor Push-pull Logam Seri B bisa dadi pilihan praktis kanggo peralatan sing mbutuhake penanganan sambungan sing trep, ngunci diri kanthi aman, lan antarmuka listrik bunder sing kompak. Konfigurasi sing bener gumantung saka jumlah kontak, peringkat saiki lan voltase, cara mandap, kompatibilitas mekanik, lan syarat lingkungan. Kanthi mriksa spesifikasi rinci lan validasi konektor ing peralatan sing dituju, insinyur lan tim tuku bisa nggawe keputusan sumber sing luwih yakin. Jelajahi Konektor Push-pull Metal B Series saka Reunion kanggo mriksa informasi produk sing kasedhiya. Yen sampeyan ngrancang desain anyar, ngganti konektor sing wis ana, utawa sumber komponen kanggo produksi volume,hubungi kitakanggo ngrembug syarat teknis sampeyan, konfirmasi konfigurasi sing cocog, lan njaluk rincian produk kanggo aplikasi sampeyan.
-
