Ing Konektor anti banyu seri M15 ora mung antarmuka bunder Utas; iku alangi safety darmabakti Reunion kanggo sistem LED daya dhuwur ngendi alangan papan ketemu cahya cuaca nemen. Nalika opsi M12 standar nangani sinyal cilik, platform 15mm iki nampung konduktor 16-20AWG sing nggawa nganti 10A saben pin-kritis kanggo nyopir mesin LED 500W+ modern ing proyek arsitektur lan infrastruktur.

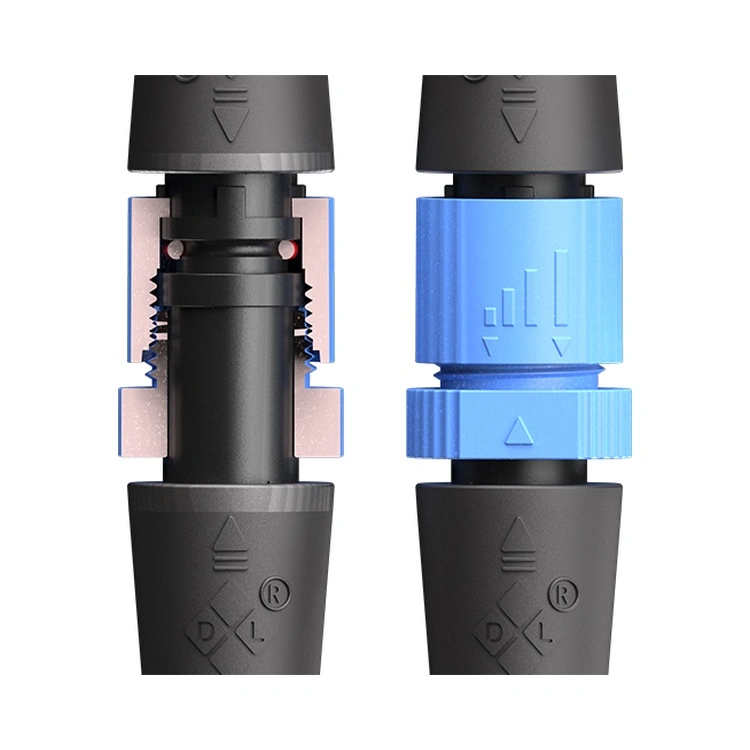

Diferensiasi teknik unik: Perumahan Tipe-desain nggabungakepartisi internal multi-inti- alangan fisik sing misahake daya lan jalur sinyal ing cangkang sing padha. Ing panginstalan donya nyata (contone, cahya trowongan karo operasi 24/7), partisi iki ngalangi short circuits catastrophic yen insulasi kabel individu nyandhang geter, mode Gagal asring diabaikan dening konektor bunder umum.

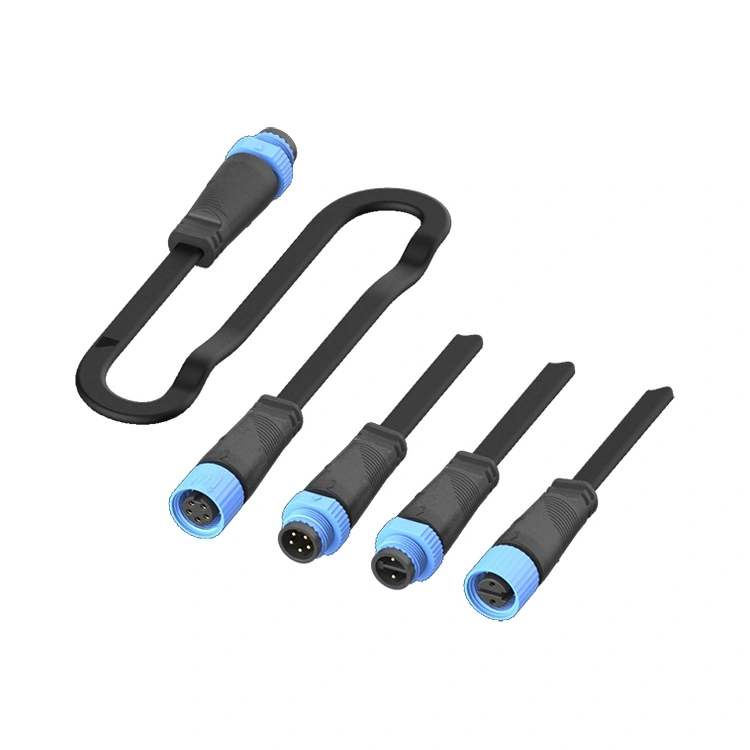

Reuni ngasilake seri iki liwat proses terpadu vertikal: presisi ngecor injeksi PA66, otomatis-plating emas ing kontak alloy tembaga, lan 100% testing electrical saben kumpulan. Kasedhiya ing 2-, 3-, 4-, lan 5-pin tata letak, ing Konektor anti banyu seri M15 ndhukung driver LED arus konstan lan voltase konstan, kanthi nut ngunci benang sing njaga integritas torsi ing resonansi sing disebabake angin lan siklus termal saben dina.
| Fitur | Keuntungan sing Dirancang kanggo Proyek Sampeyan |
| IP67/IP68 Mated Sealing | Tahan banjir sementara (IP67) lan kecemplung terus nganti 1,5m (IP68) - divalidasi liwat tes mlebu banyu tingkat batch |
| Desain Tipe Kompak 15mm | Mathuk menyang slimline LED luminaires lan kutub-dipasang tampilan ngendi saben millimeter counts; nyuda beban angin ing peralatan. |
| Partisi Internal Multi-Inti | Safety-first: Pemisahan fisik antarane sirkuit daya (250V/10A) nyegah arcing saka creepage insulasi |
| PA66 Omah | Luwih tahan omah logam ing lingkungan pesisir utawa agresif kanthi kimia. |
| Kontak Dilapisi Emas | Njaga resistensi kontak ≤3mΩ liwat 500+ siklus kawin |
| Intine | 2,3,4,5 Pin opsional |
| Paramèter | 2-pin | 3-pin | 4-pin | 5-pin |
| Rating voltase | 250V | 250V | 125V | 125V |
| Rating Saiki (saben pin) | 10A | 10A | 10A | 10A |
| Wire Range | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG |
| Tegangan Tahan Dielektrik | 1500 V AC | 1500 V AC | 1000 V AC | 1000 V AC |
| Ketahanan Isolasi | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Suhu operasi:-40°C ~ +105°C
Proteksi:IP67 / IP68 (diverifikasi miturut kondisi kawin karo O-ring sing diwenehake)
omah:PA66

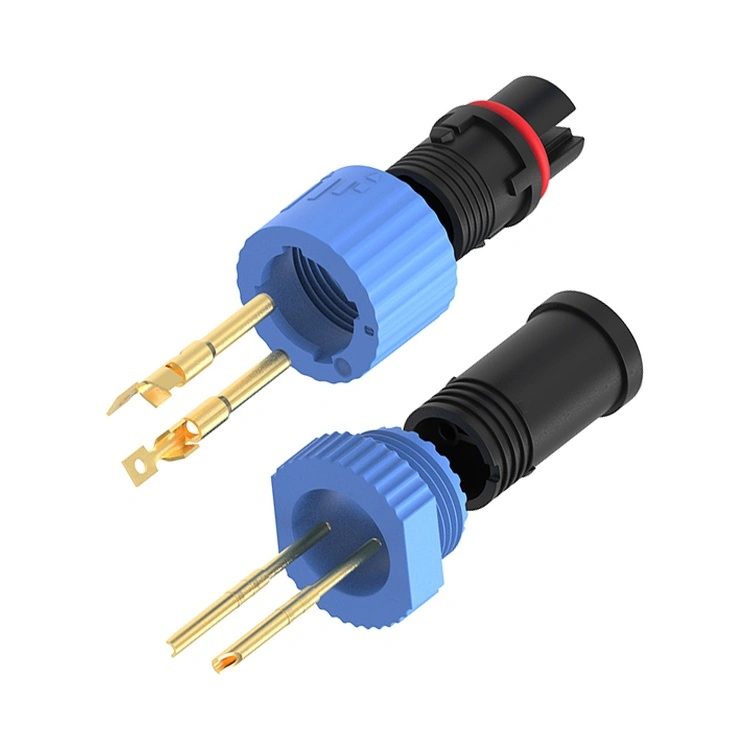

Kontak:Paduan tembaga sing dilapisi emas
Resistansi kontak:≤3mΩ
Ketahanan kawin:≥500 kaping
Kebakaran:UL 94 V-0
Kepatuhan:RoHS, REACH
| Aspek | Reuni M15 Series | Premium EU / Merk AS | Alternatif Low-Cost |
| Harga Unit | Kompetitif volume (takon rega berjenjang) | 2-3x luwih dhuwur | Luwih murah ing ngarep, nanging biaya kegagalan sing didhelikake |
| Partisi Keamanan Internal | Ya – standar ing kabeh pin | Jarang ditawari | Tansah absen |
| Material omah | PA66 | PA utawa seng-alloy | Kelas daur ulang / ora dingerteni - dadi rapuh sajrone 2 taun |
| Kontak Plating | Plating emas | Emas utawa salaka (0.1–0.2µm) | Tin utawa ora plating |
| Kisaran Suhu | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Ketertelusuran | ERP-kode saka kumpulan resin kanggo Déwan final | ya wis | ora ana |
| Lead Time | 12-15 dina | 6-8 minggu | Ora bisa ditebak (30-60 dina) |
| Kustomisasi MOQ | 100 pcs (kanggo rakitan kabel) | 500+ pcs | Ora ditawani |
| Dhukungan Teknik | nanggepi 24h, 10 engineers in-house | Luwih alon amarga dhukungan berjenjang | Ora ana dhukungan teknis |
Fasilitas manufaktur Reunion (sertifikasi ISO 9001, 14001, lan 13485) beroperasi ing kontrol proses statistik sing ketat. Saben lot produksi Konektor anti banyu seri M15 kalebu:
Bahan mentahan
Rekaman cetakan injeksi ing proses (tekanan, suhu, wektu siklus)
100% tes listrik (Hi-pot, tahan isolasi, lan tahan kontak)
Laporan tes kecemplung IP67 (sampel acak saka saben kumpulan - foto lan video disimpen)
Ing Konektor anti banyu seri M15 ora konektor otomatis umum repurposed kanggo cahya. Iki ngrampungake telung kesenjangan nyata:
Kapasitas saiki: M12 / M8 biasane nangani 4A max; M15 ngirim10A saben pin-penting kanggo modul LED 100W+.
Partisi safety: Rintangan internal yaikuwajib kanggo SELV (Safety Extra Low Voltage) sistem ngendi daya lan kontrol kabel bebarengan. Tanpa kabel kasebut, untaian kabel sing nyasar bisa nyepetake 250V menyang garis sinyal - ngrusak driver.
Daya tahan: Omah PA66 M15 kanthi stabilisator UV nyegah retakan sing disebabake srengenge-mode gagal sing dikenal kanggo campuran nilon M12 standar ing gunung kutub ruangan.
Telung alasan teknik:
Pertandhingan ekspansi termal: PA66 nggedhekake / kontrak karo jaket kabel lan omah LED, nyuda tekanan geser segel sajrone -40 ° C ~ + 105 ° C swings.
Nyegah karat galvanik: Ing lingkungan uyah pesisir utawa de-icing, konektor logam nandhang karat celah malah karo plating. PA66 ngilangake iki tanggung.
Ngurangi boboting: 40% luwih entheng tinimbang cangkang logam sing padha-kritis kanggo lengen luminer kantilever ing ngisor beban angin.
Kanggo proyek sing mbutuhake shielding logam kanthi jelas (contone, lampu medis sing sensitif EMI), Reunion nawakake seri alternatif-nanging kanggo 95% aplikasi LED ruangan, PA66 ngluwihi logam kanthi total biaya kepemilikan.
Torsi kawin:Kenceng tangan nganti O-ring kursi, banjur aplikasi0,4–0,6 Nm karo kunci torsi. Aja ngluwihi 0,8 Nm (over-compression distort O-ring).
O-ring inspeksi:Ganti O-ring NBR sing wis diinstal saben24 sasi kanggo instalasi kanthi siklus termal saben dina> 30 ° C delta.
Entri kabel:Njaga a5 × diameteripun kabel radius bend ing relief galur kanggo nyegah celah mikro ing saubengé insulasi kabel.
Orientasi: Tansah rute kabel mudhun supaya banyu pooling ing antarmuka backshell.
Reuni nyedhiyakake sabuk kabel sing dirakit pabrik kanthi konektor pra-torqued-ngilangi variasi instalasi lapangan kanggo proyek infrastruktur kritis.
