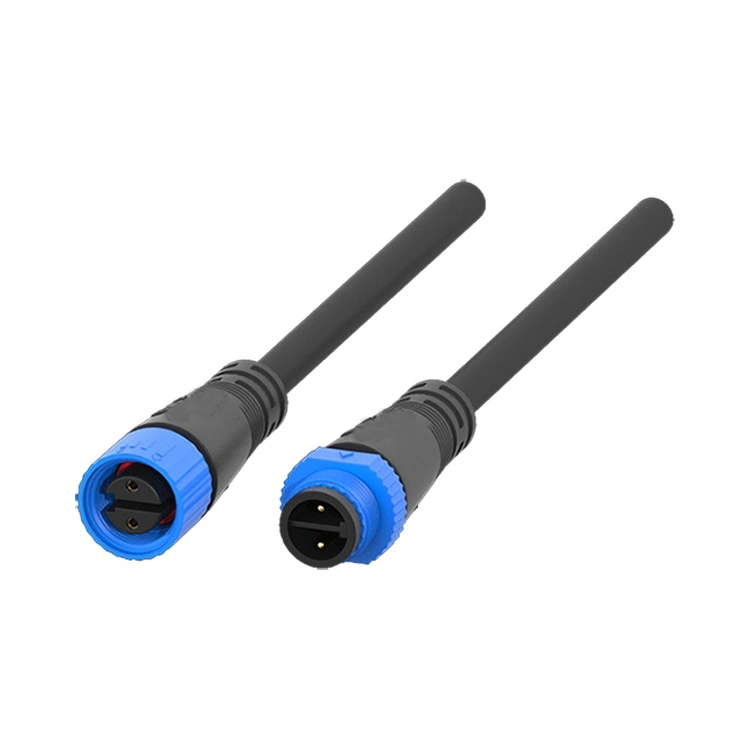

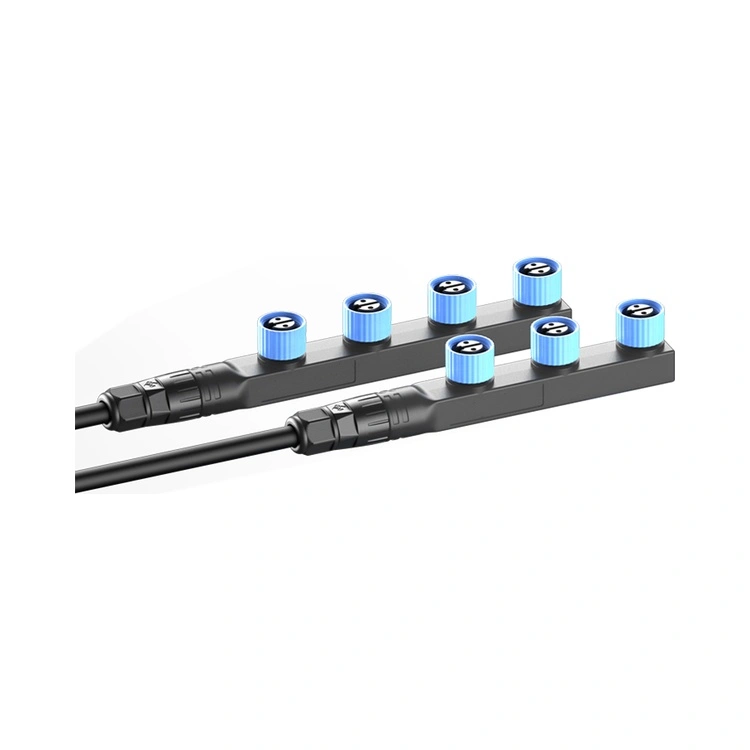

Konektor Lampu LED Seri M15

Konektor Lampu LED Seri M15 minangka interkoneksi khusus Reunion kanggo industri lampu LED ruangan-salah sawijining segmen sing paling cepet tuwuh ing iluminasi industri. Certified kanggo standar antarmuka cahya LED, konektor bunder Utas iki nggabungake desain 15mm F-jinis kompak karo IP67 sealing, nggawe cocok kanggo lampu dalan, cahya trowongan, katerangan arsitektur, lampu sorot stadion, lan tampilan LED ruangan.

Omah konektor digawe saka termoplastik PA66 kanthi kekuatan dhuwur, nyedhiyakake tahan cuaca sing apik, proteksi karat, lan daya tahan mekanik tanpa bobot lan karat saka alternatif logam.

Fitur safety utama seri M15 yaiku desain partisi internal multi-inti - alangan sing kapisah ing antarane konduktor daya nyegah sirkuit cendhak saka karusakan insulasi kabel, syarat kritis kanggo instalasi LED daya dhuwur ing ngendi pasokan listrik bisa ngirim luwih saka 500W.

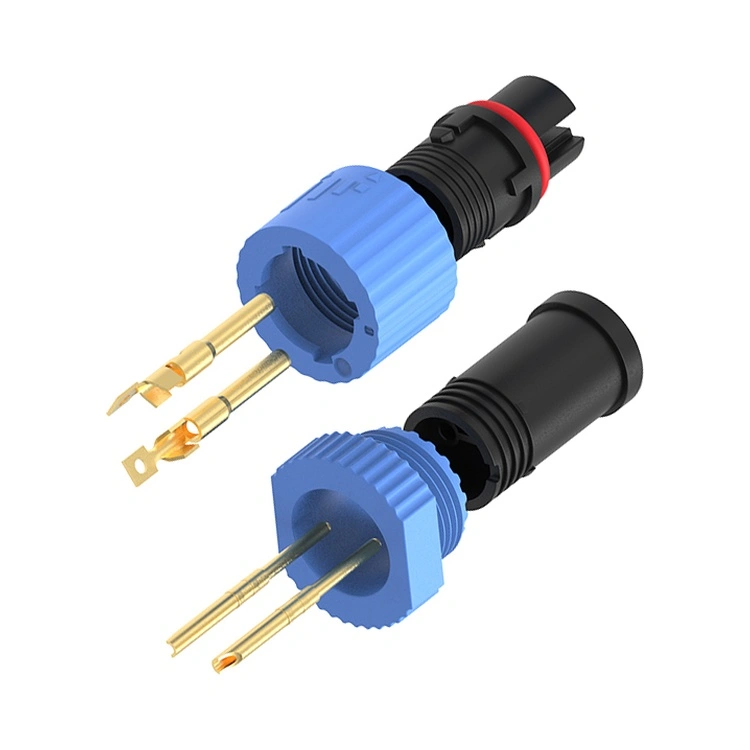

Kontak digawe saka campuran tembaga kanthi lapisan emas, njaga resistensi kontak sing kurang lan stabil (≤3mΩ) sajrone umur layanan konektor.

Kasedhiya ing konfigurasi 2-, 3-, 4-, lan 5-pin kanthi rating saiki nganti 10A, seri M15 ndhukung driver LED arus konstan lan voltase konstan.

Reuni mrodhuksi seri M15 liwat proses terpadu vertikal-saka tliti injeksi ngecor liwat perakitan otomatis lan 100% testing electrical. Mekanisme ngunci Utas njamin kawin tahan geter-kritis kanggo instalasi sing kena angin, getaran lalu lintas, lan siklus termal saka -40°C nganti +105°C.

Kanggo insinyur sing ngrancang sistem pencahayaan ruangan, konektor iki nyedhiyakake solusi sing dipercaya, aman, lan kompak sing dirancang khusus kanggo aplikasi LED, sing didhukung dening pengalaman manufaktur 15 taun Reunion.

Titik Sade Utama

Seri M15 dirancang khusus kanggo lampu LED ruangan, kanthi fitur sing ngrampungake panjaluk khusus kanggo instalasi ruangan jangka panjang.

Spesifikasi Teknis

Spesifikasi Umum:

Suhu operasi:-40°C ~ +105°C

Rating Proteksi:IP67 / IP68 (kawin)

Bahan omah:PA66

Bahan Kontak:Paduan tembaga sing dilapisi emas

Resistansi kontak:≤3mΩ

Siklus kawin:≥500

Standar Desain:Selaras karo standar antarmuka cahya LED

Rating Flammability:UL 94 V-0

Kabeh bahan sing cocog karo RoHS

Aplikasi & Kasus Panganggone Donya Nyata

Konektor Lampu LED Seri M15 disebarake ing aplikasi lampu ruangan ing ngendi linuwih lan safety sing paling penting.

Bidang Aplikasi Utama

Lampu Jalan & Jalan Raya- Lampu dalan LED lan sistem penerangan dalan.

Lampu Tunnel- Lampu dalan lan trowongan sepur.

Lampu Arsitektur & Fasad- Garis bangunan, jembatan, lan monumen.

Stadion & Lampu Olahraga- Sistem lampu sorot area gedhe.

Tampilan LED ruangan- Papan reklame modular lan layar format gedhe.

Lanskap & Lampu Taman- Lampu dalan, instalasi dekoratif, lan iluminasi taman.

Lampu Daya Surya- Lampu jalan lan jalur off-grid.

Sertifikasi & Jaminan Mutu

Jalur produksi konektor M15 LED Reunion beroperasi ing kontrol proses sing ketat. IP67 sealing diverifikasi ing saben kumpulan produksi liwat testing kecemplung nyata. Cathetan tes, sertifikat materi, lan laporan inspeksi disimpen kanggo saben batch, ndhukung audit kualitas lan syarat dokumentasi pelanggan.

Pitakonan sing Sering Ditakoni (FAQ)

1. Apa konektor LED M15 duwe partisi internal antarane konduktor-iki fitur standar?

Desain partisi internal multi-inti yaiku afitur safety dirancang khusus menyang seri M15 kanggo aplikasi cahya LED. Ing instalasi LED daya dhuwur, sumber daya bisa ngirim> 500W ing voltase nganti 350V DC. Yen lapisan insulasi kabel rusak (sajrone instalasi utawa saka geter), konduktor sing kapapar bisa short-circuit-nyebabake driver gagal utawa malah geni. Partisi internal nyedhiyakake pamisahan fisik antarane konduktor ing awak konektor, nyegah kontak sanajan insulasi dikompromi. Fitur ikiora standar ing konektor umum-waé (M8 / M12) lan punika mbedakake tombol kanggo M15. Partisi Reunion dicetak integral karo insulator-ora ditambahake minangka komponen sing kapisah-mesthine tetep efektif sajrone umur layanan konektor.

2. Apa torsi sing tepat kanggo nut kopling M15, lan carane segel IP67 kudu dijaga liwat wektu?

Kanggo entuk lan njaga sealing IP67 ing instalasi LED ruangan, Reunion nyaranake:

torsi kawin– Kencengake nut kopling kanthi tangan nganti cincin O kontak permukaan panel, banjur gunakake torsi tambahan0,4-0,6 Nmnggunakake kunci torsi. Aja ngluwihi 0.8Nm.

Pemeriksaan O-ring- O-ring sing wis diinstal kudu dipriksa ing saben siklus pangopènan. Ganti yen deformasi, retak, utawa hardening katon.

Jadwal panggantos O-ring- Kanggo instalasi ruangan kanthi siklus termal saben dina, ganti O-rings saben 2-3 taun minangka bagéan saka pangopènan nyegah.

Jari-jari tikungan kabel- Njaga radius bend minimal saka5 × diameteripun kabel ing entri konektor kanggo nyegah kaku ing segel kabel.

Orientasi kabel– Arah metu kabel mudhun kanggo nyegah pooling banyu cedhak antarmuka segel.

Reresik sadurunge nyambungake maneh- Eksterior konektor sing resik kanthi deterjen lan banyu sing entheng sadurunge disambungake maneh kanggo nyegah lebu saka kompromi segel.
