Kabeh data diverifikasi dening 100% pangujian listrik pabrik-dudu AQL adhedhasar sampel. Saben unit dites sadurunge dikirim.
| Paramèter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 9-pin |
| Rating voltase | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Rating saiki | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Bagian Kawat (mm²) | 0.75–2.5 | 0.75–2.5 | 0.5–2.0 | 0.5–2.0 | 0.25–0.75 | 0.25–0.5 | 0.25–0.5 | 0.25–2.5 |
| Paramèter | Nilai / Detail |
| Suhu operasi | -40°C ~ +105°C |
| Rating pangayoman | IP67 / IP68 (kawin) – batch-immersion dites ing ambane 1m suwene 30 menit |
| Material omah | PA66 |
| Bahan Kontak | Kuningan kanthi lapisan emas |
| Kontak Resistance | ≤3mΩ |
| Siklus kawin | ≥500 |
| Rating Flammability | UL 94 V-0 |
| Kepatuhan Lingkungan | 100% RoHS, REACH |
| Fitur | keuntungan | Bukti Validasi |
| PA66 Omah | Ora teyeng, ora ana oksidasi - kabukten ing semprotan uyah (ASTM B117) lan lingkungan cuci kimia. | resistance karat banget |
| Nganti 60% Ngurangi Bobot | Nyuda beban struktural ing panel, kabel, lan lengen robot - nyederhanakake instalasi lan nyuda biaya pengiriman. | Data perbandingan massa kasedhiya marang konektor kuningan-cangkang sing bisa dibandhingake. |
| IP67 anti banyu | Tahan kecemplung terus-terusan ing jerone 1m suwene 30 menit | Batch-sampled testing immersion. |

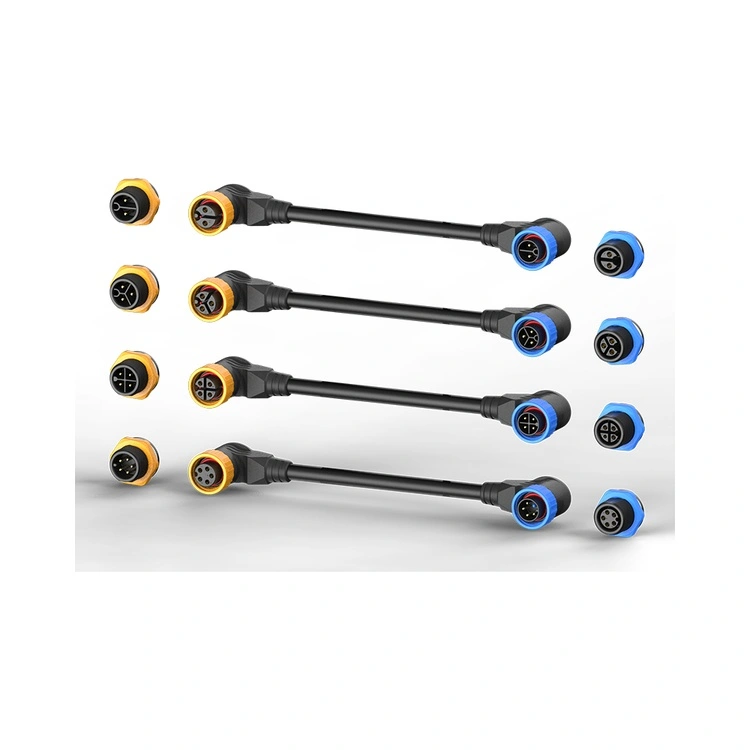

| 2~9 pin Konfigurasi | 2,3,4,5,6,7,8,9 pin opsional | Opsi pemuatan kontak standar lan khusus. |
| Kontak Kuningan Berlapis Emas | Rintangan kontak sing sithik (≤3mΩ) lan proteksi karat-njaga kinerja ing udara sing lembab lan asin. | Plating kekandelan diverifikasi dening XRF ing saben akèh produksi. |
| Ngunci Utas | Kawin tahan geter-nyegah loosening saka gerakan mesin, muter termal, lan operasi crane. | Siklus-dites kanggo ≥500 kawin khas karo penylametan torsi konsisten. |
Sertifikasi - Asli sing Dipindai kasedhiya kanggo File Kepatuhan Sampeyan
| Sertifikasi | Cakupan / Aplikasi |
| ISO 9001:2015 | Manajemen kualitas - desain, produksi, lan layanan sawise-sales. |
| ISO 14001:2015 | Manajemen lingkungan - pengurangan sampah sing diverifikasi pihak katelu lan praktik lestari. |
| ISO 13485:2016 | Manajemen kualitas piranti medis - ditrapake yen sistem LED sampeyan nggabungake menyang bilik lampu diagnostik utawa bedah. |
| UL Diakoni | Sertifikasi keamanan tingkat komponen kanggo pasar listrik Amerika Utara. |
| RoHS & REACH | Pranyatan SVHC (Substances of Very High Concern) diwenehake saben batch. |

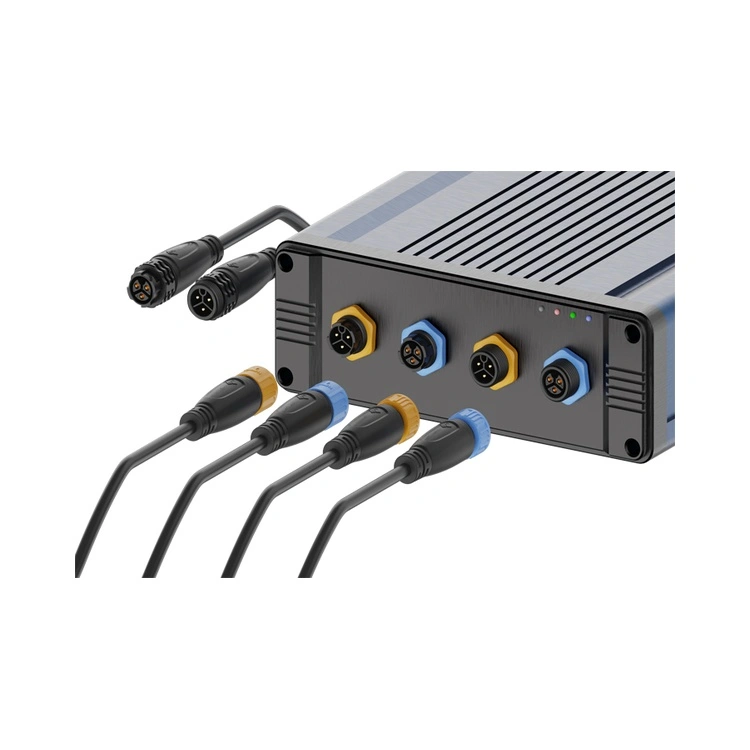

M16 nangani nganti 15A (≈480W ing 24V). Kanggo piranti 500W+, utawa yen sampeyan rencana kanggo nyambungake loro perlengkapan liwat konektor siji, konektor lampu LED seri M20 menehi rating terus-terusan 20A kanthi area permukaan kontak sing luwih gedhe, kanthi signifikan nyuda pemanasan I²R. Kajaba iku, cangkang M20 sing luwih gedhe nampung insulasi kabel sing luwih kandel, sing penting kanggo kabel sing dawa kanggo nyuda voltase. Yen aplikasi mbutuhake> 20A saben kontak, waca seri M25 kita.
Kanggo entuk lan njaga sealing IP67/IP68, Reunion nyaranake:
Torsi kawin: Kencengake nut kopling kanthi tangan nganti cincin-O kontak permukaan panel, banjur gunakake torsi tambahan 1.0–1.2Nm nggunakake kunci torsi. Aja ngluwihi 1.5Nm - over-torquing bisa nandheske insulator termoplastik lan nyebabake retakan mikro.
Pemeriksaan O-ring: Ganti O-ring yen deformasi, retak, utawa hardening katon sajrone pangopènan nyegah.
Jadwal panggantos: Kanggo instalasi cahya ing njaba ruangan, ganti O-ring saben 24–36 sasi.
Reuni menehi kertu setelan torsi rinci karo kabeh kiriman produksi. Kanggo proyek infrastruktur kritis, kita nawakake sabuk kabel sing wis dirakit karo konektor torsi pabrik—ngirit wektu instalasi lan ngilangi kesalahan sing gegandhengan karo torsi.
