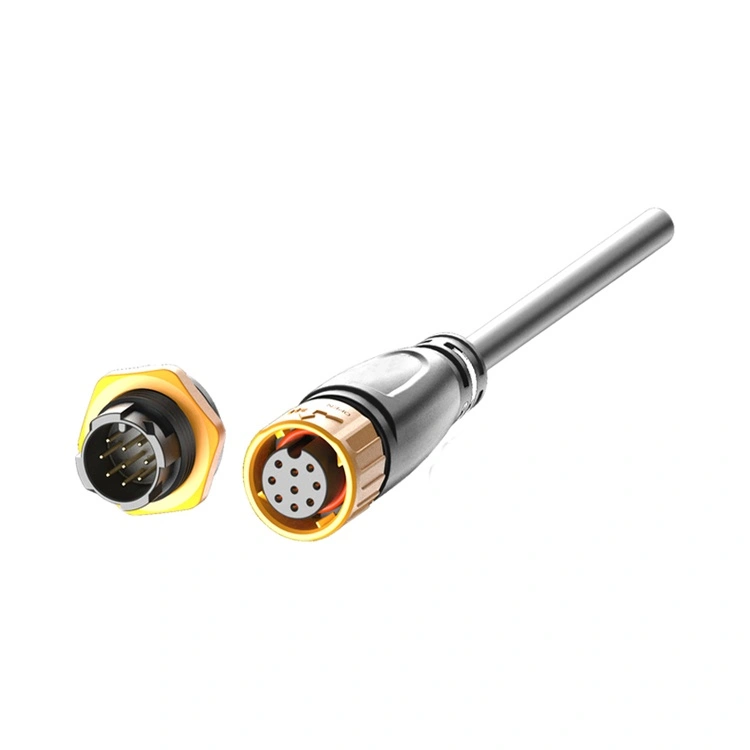

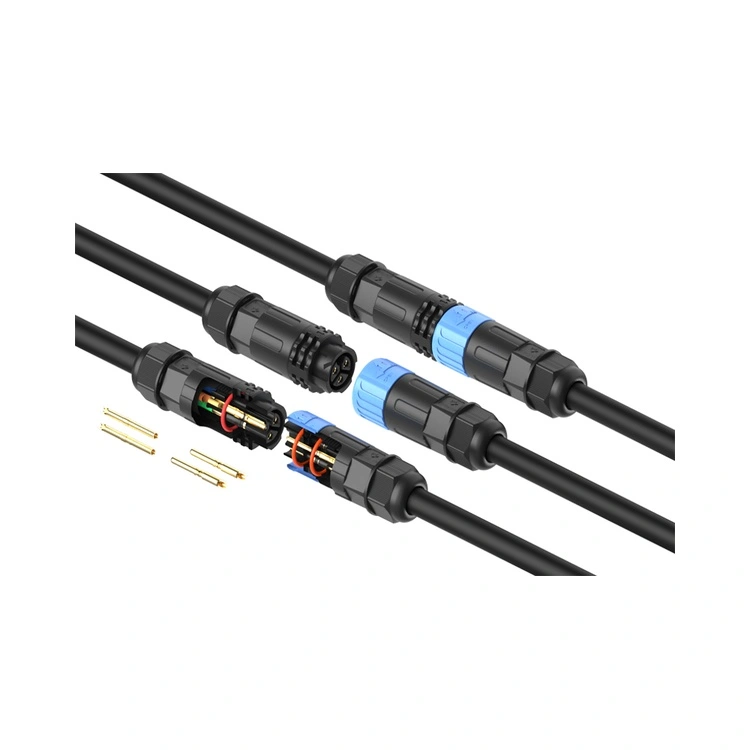

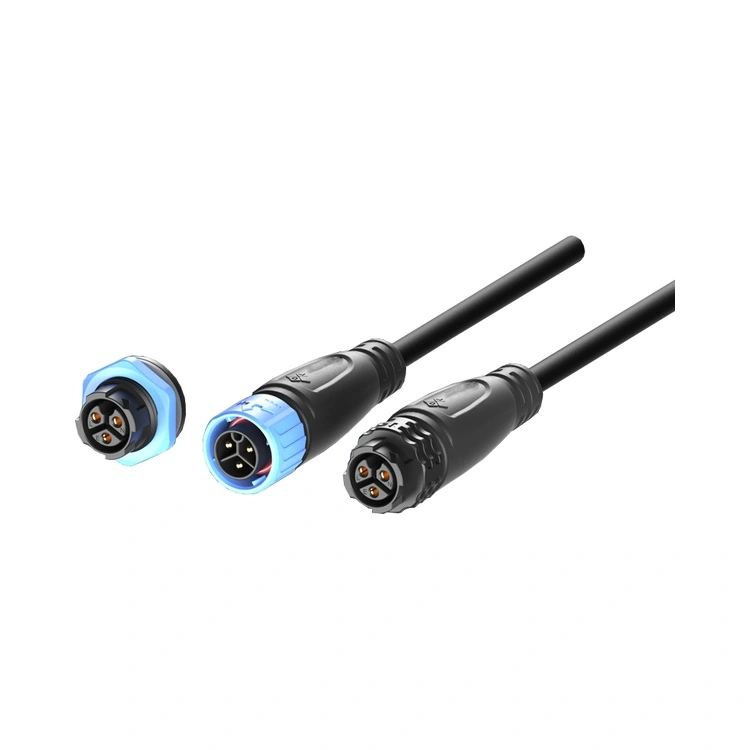

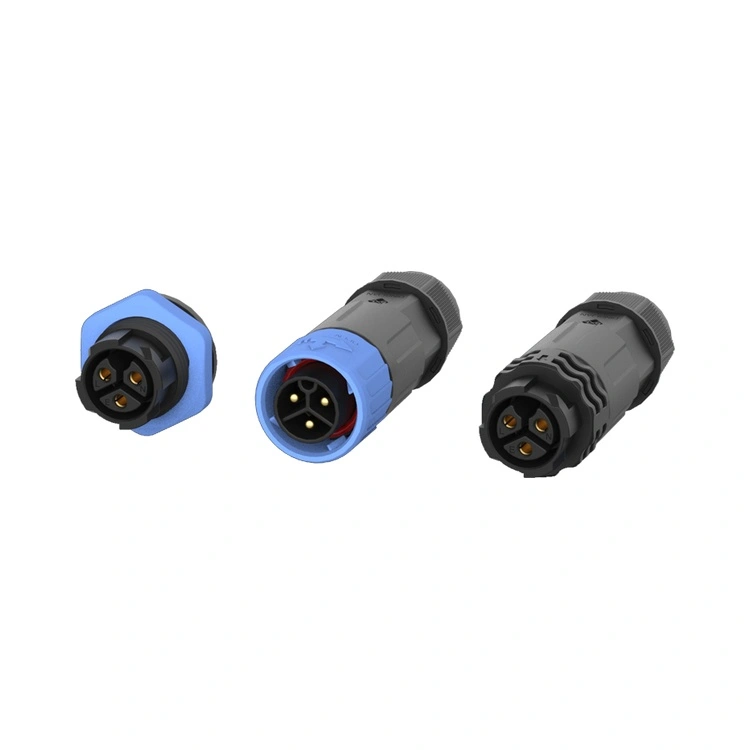

IngKonektor anti banyu plastik seri Reuni M20 ngirim kabeh telung-nggabungke entheng, stabil-kinerja PA66 omah karo IP67/IP68 anti banyu lan kontak kuningan dilapisi emas dirating nganti 20A. Dirancang lan diprodhuksi ing omah dening fasilitas sing disertifikasi ISO Reunion, kulawarga konektor iki nyedhiyakake produsen peralatan, integrator sistem, lan insinyur pangopènan alternatif sing wis kabukten kanggo interkoneksi logam sing rawan karat ing lingkungan semprotan uyah, kimia, lan kelembapan dhuwur.
Reuni dudu perusahaan dagang-kita minangka produsen terintegrasi vertikal kanthi pengalaman ngecor presisi lan teknik kontak luwih saka 15 taun. Saben batch kitaM20 seri plastik konektor anti banyuwis ngalami 100% testing electrical, lan test wateproof, karo cathetan test disimpen kanggo traceability lengkap. Yen sampeyan nemtokake Reuni, sampeyan nemtokake partner sing ngontrol kualitas saka pangatusan resin nganti perakitan pungkasan-didhukung dening ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, lan pangenalan UL.
IngKonektor anti banyu plastik seri Reuni M20 punika interconnect bunder Utas direkayasa kanggo aplikasi nuntut loro pangiriman daya substansial (nganti 20A saben kontak) lan daya tahan lingkungan. Antarmuka kopling 20mm nduweni omah termoplastik PA66 kanthi kekuatan dhuwur sing diformulasikan lan dicetak langsung ing warna RAL / Pantone - ora ana cat, ora ana plating, ora karat. Omah kasebut kanthi alami tahan karat lan tahan oksidasi, kanthi suhu defleksi panas ngluwihi 200 ° C, njamin kinerja sing dipercaya saka -40 ° C nganti + 105 ° C.
Konektor kasedhiya ing 2- kanggo 9-pin konfigurasi daya, max support saiki 20A, konektor kasedhiya ing jinis panel, jinis kabel lan opsi jinis nglumpuk. Kita bisa ngatur set lengkap komponen kabel sabuk kanggo sampeyan. Sampeyan uga bisa ngolah komponen wiring harness dhewe.
| Fitur | keuntungan | Bukti Validasi |
| PA66 Omah | Ora teyeng, ora ana oksidasi - kabukten ing semprotan uyah (ASTM B117) lan lingkungan cuci kimia. | resistance karat banget |
| Nganti 60% Ngurangi Bobot | Nyuda beban struktural ing panel, kabel, lan lengen robot - nyederhanakake instalasi lan nyuda biaya pengiriman. | Data perbandingan massa kasedhiya marang konektor kuningan-cangkang sing bisa dibandhingake. |
| IP67 anti banyu | Tahan kecemplung terus-terusan ing jerone 1m suwene 30 menit | Batch-sampled testing immersion. |
| 2~9 pin Konfigurasi | 2,3,4,5,6,7,8,9 pin opsional | Opsi pemuatan kontak standar lan khusus. |
| Kontak Kuningan Berlapis Emas | Rintangan kontak sing sithik (≤3mΩ) lan proteksi karat-njaga kinerja ing udara sing lembab lan asin. | Plating kekandelan diverifikasi dening XRF ing saben akèh produksi. |
| Ngunci Utas | Kawin tahan geter-nyegah loosening saka gerakan mesin, muter termal, lan operasi crane. | Siklus-dites kanggo ≥500 kawin khas karo penylametan torsi konsisten. |
| Paramèter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 9-pin |
| Rating voltase | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Rating saiki | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Bagian Kawat (mm²) | 0.75–2.5 | 0.75–2.5 | 0.5–2.0 | 0.5–2.0 | 0.25–0.75 | 0.25–0.5 | 0.25–0.5 | 0.25–2.5 |
| Spesifikasi | Rincian |
| Suhu operasi | -40°C ~ +105°C |
| Rating Proteksi (kawin) | IP67 / IP68 (1m, 30 menit) |
| Material omah | PA66 |
| Bahan Kontak | Kuningan karo plating emas |
| Kontak Resistance | ≤3mΩ |
| Siklus kawin | ≥500 |
| Bobot | ~60% luwih entheng tinimbang konektor kuningan sing padha |
| Kepatuhan | RoHS, REACH, UL |
Reuni ngoperasikake baris produksi kanthi terpadu kanggoM20 seri plastik konektor anti banyu, mesthekake saben unit ketemu spesifikasi sing diterbitake. Proses kita kalebu:
Bahan Pengeringan- PA66 dikeringake kanthi presisi kanggo ngilangi cacat cetakan sing gegandhengan karo kelembapan.
Molding Injeksi- Pencet otomatis kanthi kontrol toleransi ± 0.02mm; pigmen warna ditambahake langsung menyang resin-ora ana lukisan sekunder.
Kontak Stamping & Plating- Stamping kacepetan dhuwur saka wesi tembaga; plating emas selektif.
Pangolahan Kabel- Ekstrusi PUR/PVC ing omah kanthi otomatis nglereni, ngudani, lan tinning; dawa adat saka 0.1m kanggo 20m.
Majelis- Garis semi-otomatis kanthi pengikat sing dikontrol torsi (torsi kopling 1.0-1.2Nm).
Tes Listrik- 100% verifikasi kontinuitas, resistensi insulasi (≥5000MΩ), lan tahan dielektrik.
Sampling Lingkungan- Sampling batch kanggo kecemplung IP68, stabilitas UV (ASTM G155), lan siklus termal.
Kemasan- Penyegelan vakum anti-statis kanthi desiccant; karton kelas ekspor kanthi label batch sing bisa dilacak.
Perkakas ing-house Reunion lan kemampuan ngecor ngidini kustomisasi kanthi cepet sakaM20 seri plastik konektor anti banyu tanpa jumlah pesenan minimal sing ngunci sampeyan menyang persediaan keluwihan.
| Fitur Customizable | Pilihan kasedhiya |
| Warna Housing | Sembarang RAL utawa Pantone-nyetak langsung, ora lukisan |

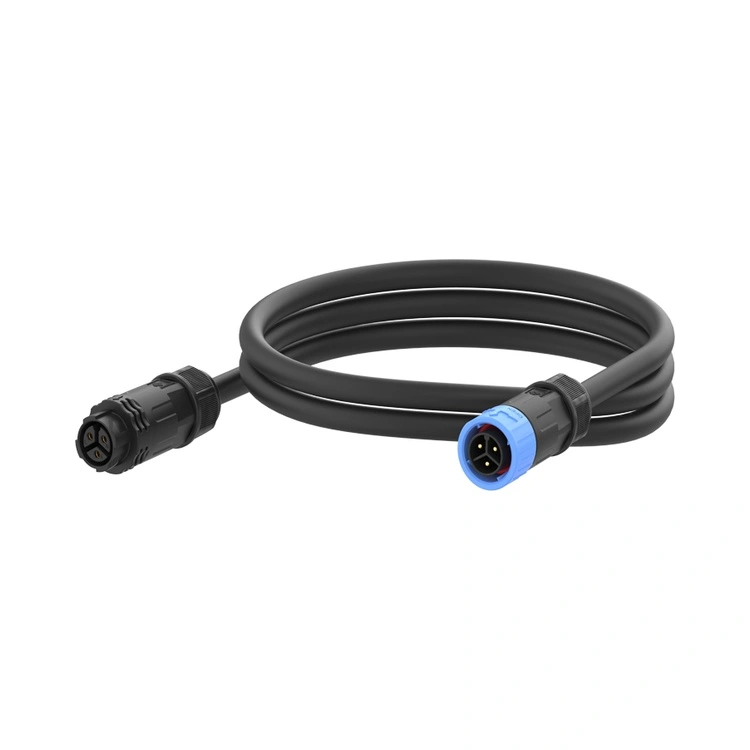

| Majelis Kabel | 0,1 m nganti 20 m; PUR (tahan lenga / kimia) utawa jaket PVC; siji-rampung utawa pindho |

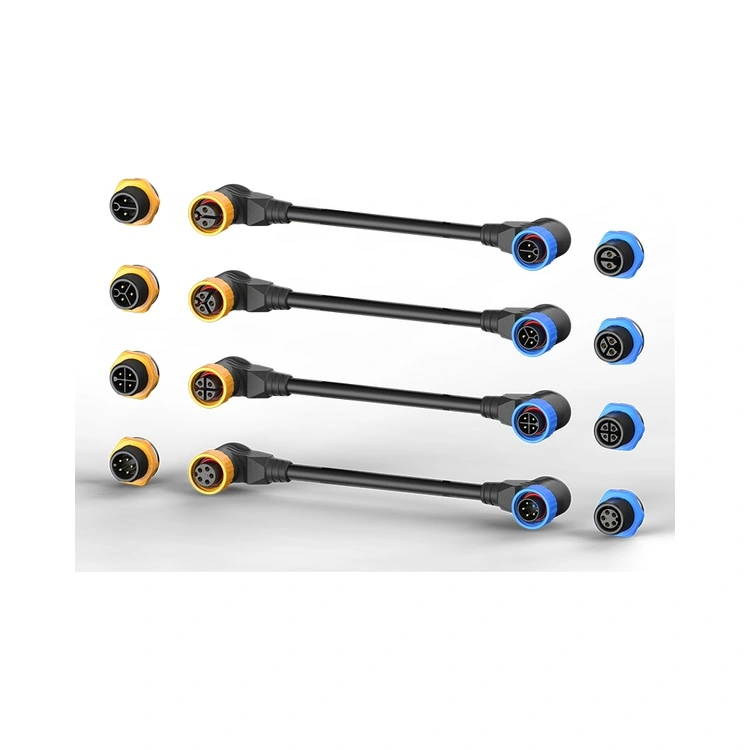

| Orientasi Konektor | Sudut lurus utawa tengen |
| Kontak Loading | 2, 3, 4, 5, 6, 7, 8, 9 pin |
| Kabel Marking | Printing khusus utawa label panas-nyilikake kanggo ID sirkuit |
| Kemasan | Tas anti-statis, gulungan, utawa karton kanthi label khusus |
Kanggo proyek volume dhuwur, tim teknik Reunion bisa ngembangake tata letak sisipan khusus, opsi keying, utawa overmolds kabel khusus. Wektu timbal kanggo warna cetakan khusus biasane 15-20 dina kerja; konfigurasi standar dikirim ing 5-7 dina apa.
Reuni njaga sertifikasi aktif karo badan global sing diakoni. We nyedhiyani dokumen verifikasi ing panyuwunan.
| Sertifikasi | Cakupan |
| ISO 9001:2015 | Manajemen kualitas - desain, produksi, lan sawise-sales |
| ISO 14001:2015 | Manajemen lingkungan - nyuda sampah lan praktik lestari |
| ISO 13485:2016 | Manajemen kualitas piranti medis - kanggo aplikasi diagnostik / ngawasi |
| UL Diakoni | Keamanan tingkat komponen kanggo pasar Amerika Utara |
| RoHS & REACH | Kepatuhan zat sing diwatesi - standar EU lan global |
Ora - rating saiki ditemtokake dening sistem kontak lan pengukur kabel, dudu omah. Bahan PA66 nduweni suhu defleksi panas sing ngluwihi 200 ° C, luwih dhuwur tinimbang jarak operasi -40 ° C nganti + 105 ° C konektor. We validasi saben konfigurasi pin liwat testing suhu-munggah saben IEC 60512. Ing lab kita, ingM20 seri plastik konektor anti banyu nuduhake kenaikan suhu ing watesan sing padha karo sing padha karo cangkang logam. Kanggo aplikasi sing ngluwihi 30A saben kontak, disaranake seri M25 kita.
Omah PA66 tahan lenga, pelumas, alkali, lan akeh asam. Kanggo kompatibilitas kimia tartamtu, kita nyedhiyakake grafik resistance sing rinci. Kanggo lingkungan kanthi pelarut, coolant, utawa bahan bakar terus-terusan, disaranake pilihan kabel PUR-PVC bisa rusak ing atmosfer kimia tartamtu. Tim teknik kita nawakake konsultasi pilihan materi gratis kanggo aplikasi kimia sing agresif.
Ya-sample pesenan olèh. We offer kit evaluasi ngemot 5 pasangan kawin karo konfigurasi pin standar. Rega sampel kasedhiya liwat tim sales kita, kanthi wektu timbal sampel 5-7 dina kerja kanggo konfigurasi standar. Kanggo conto khusus, wektu timbal yaiku 12-17 dina kerja.
