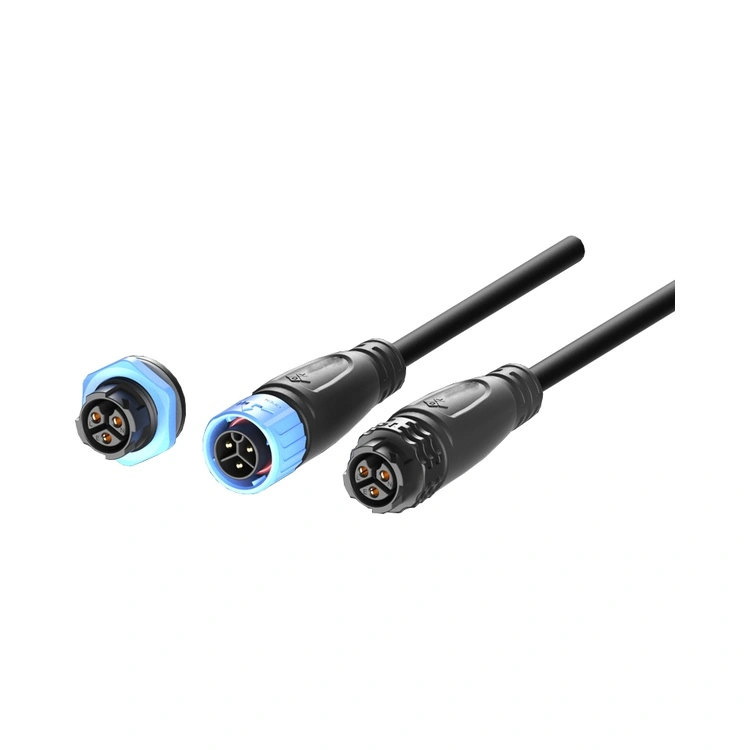

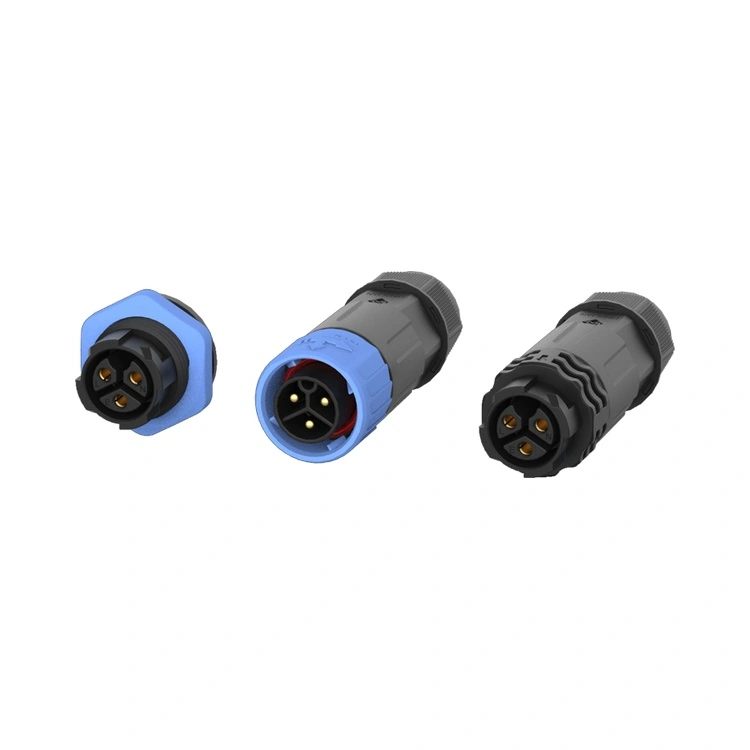

Cangkang njaba digawe saka bahan termoplastik kanthi kinerja dhuwur lan nduweni rating tahan geni UL 94-V0. Tahan kanggo korosi semprotan uyah, bisa nyukupi syarat anti banyu saka tampilan LED ruangan lan peralatan lampu LED, uga kahanan kerja sing atos kayata resistensi erosi asam saka tampilan LED industri.

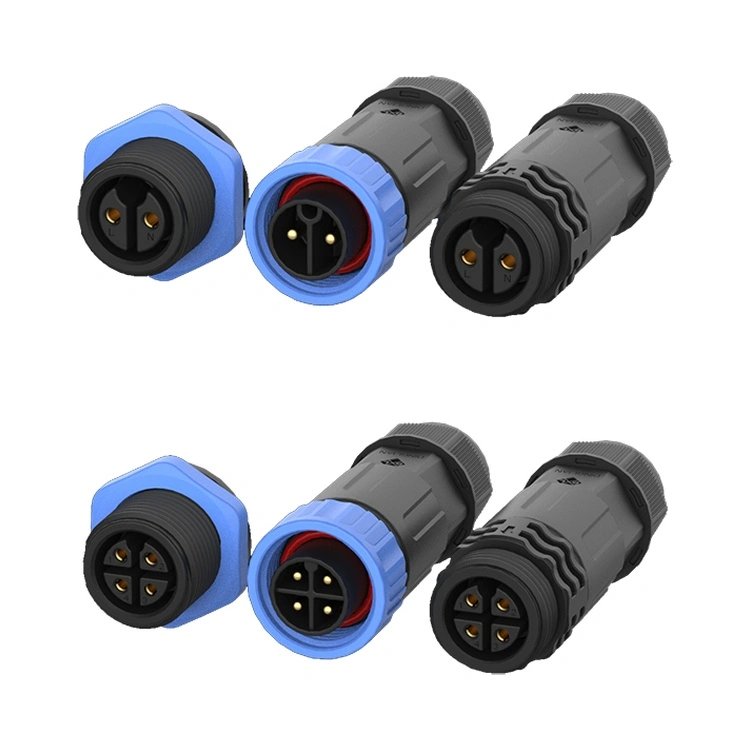

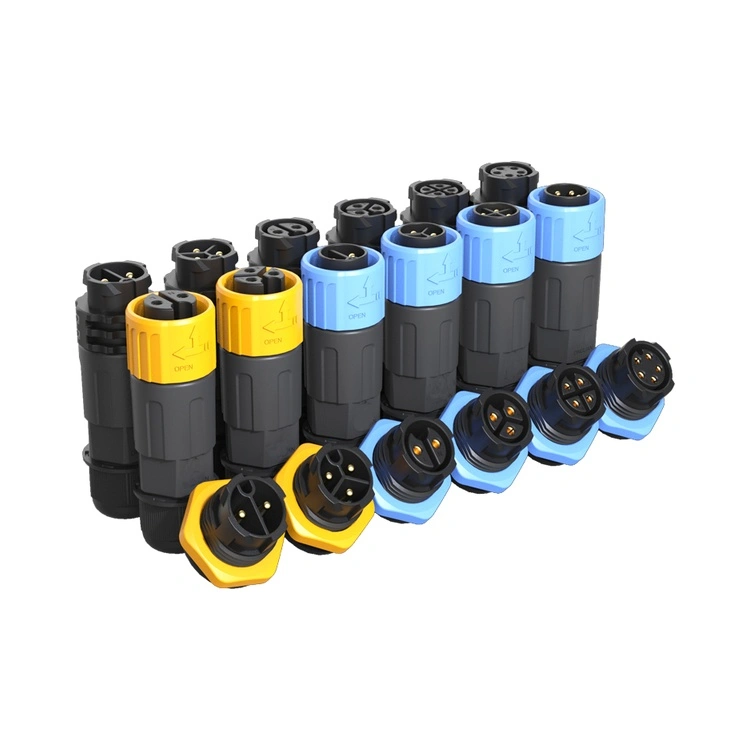

Iki dipasang kanthi cara siji-bolongan, sing stabil lan tanpa cacat. Fitur struktur ngunci Utas lan bisa njaga sambungan tenan malah ing lingkungan kedher. 2, 3, 4, 5, 6, 7, 8, 9 pin kasedhiya kanggo pilihan, lan kustomisasi didhukung.
| Paramèter | Reuni M20 Dikirim Nilai | Apa Iku Penting ing Praktek |
| Resistansi kontak (awal) | ≤3.0mΩ | Luwih murah tinimbang rata-rata industri, nyuda generasi panas I²R |
| Siklus kawin karo Sealing Stabil | ≥500 siklus (diverifikasi, ora mung dirating) | Cathetan tes batch nuduhake integritas panyegelan sing dijaga liwat 500 siklus - kritis kanggo peralatan pangopènan abot. |
| IP67 anti banyu | Saben batch: ambane 1m × 30 menit kecemplung | Laporan tes bisa diwenehake.. |
| Ketahanan geter | 10-500Hz, 2g (IEC 60068-2-6) | Simulates motor nyata lan operasi pump - liwati karo nol disconnections dilut. |
| Paramèter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 9-pin |
| Rating voltase | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Rating saiki | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Bagian Kawat (mm²) | 0.75–2.5 | 0.75–2.5 | 0.5–2.0 | 0.5–2.0 | 0.25–0.75 | 0.25–0.5 | 0.25–0.5 | 0.25–2.5 |
1) Bahan isolator: termoplastik suhu dhuwur (UL 94 V-0,)
2) Bahan Dasar Kontak: Kuningan (CuZn39Pb3) dengan pelapisan emas - uji semprotan garam ≥48hr
3) Bahan sealing: Silicone O-ring
4) Suhu operasi: -40 ° C ~ + 105 ° C
5) Kebakaran & Kepatuhan: UL 94 V-0, RoHS, REACH SVHC ora dideteksi
6) Pilihan Terminasi: Solder cup, dip-solder (PCB mount)
| Dimensi Perbandingan | Reuni M20 Series | Merk M20 Eropa Premium | M20 tanpa merek rega murah |
| Harga Unit (MOQ 100 pcs) | Kompetitif, tingkat volume | 3.5× – 4× luwih dhuwur | Ngisor ing ngarep |
| Diverifikasi Arus Terus | 20A (saben pin, didokumentasikan) | Biasane 25A (fine-print derating) | Inflated, ora ana bukti tes |
| IP67 anti banyu | 100% saka batch produksi | Batch-test (nanging ora saben batch didokumentasikan) | Ora ana utawa klaim palsu |
| Tes Listrik (Hi-pot & IR) | 100% saben unit – data tes dicathet | Basis sampel (AQL 1.0) | Acak utawa dilewati |
| Keterlacakan Lengkap (Resin → Konektor Rampung) | ERP-tracked, retrievable ing 24 jam | Ya, nanging respon luwih alon | ora ana |
| Lead Time (Jumlah Standar) | 15-17 dina kerja | 6-10 minggu | Ora bisa ditebak (2-20 minggu) |
| Kustomisasi MOQ (dawa kabel, warna, menehi tandha) | 100 pcs - fleksibel | 500+ pcs, biaya teknik dhuwur | Ora ana utawa ora ana kontrol kualitas |
| Sertifikasi | ISO 9001, 14001, 13485 | Biasane mung ISO 9001 | Biasane ora ana |
Kanggo entuk panyegelan IP67/IP68 sing dirating ing instalasi lapangan sing nyata, tindakake prosedur sing wis diverifikasi iki:
| Langkah | Tumindak | Nilai Kritis / Checkpoint |
| 1 | Kencengake nut kopling nganti O-ring kontak permukaan panel. | Kontak visual dikonfirmasi. |
| 2 | Gunakake torsi pungkasan nggunakake kunci pas sing dikalibrasi. | 1.0 – 1.2 Nm (Aja ngluwihi 1.5 Nm – over-torque distorts O-ring lan nambah daya selipan). |
| 3 | Verifikasi radius tikungan kabel nalika mlebu. | ≥ 5× diameter njaba kabel – kontak tarik tikungan akut lan kompromi segel mburi. |
| 4 | Orientasi njaba | Kabel metu mudhun - nyegah banyu pooling ing antarmuka nut kopling. |
| 5 | frekuensi inspeksi O-ring | Saben taun kanggo lingkungan ngumbah / pangolahan panganan saben dina; saben 2-3 taun kanggo industri standar njero ruangan/ruangan. |
| Sertifikasi / Protokol | Cakupan & Bukti sing Diwenehake karo Saben Pesenan |
| ISO 9001:2015 | QMS Lengkap - desain, produksi, sawise-sales. Laporan audit kasedhiya ing NDA. |
| ISO 14001:2015 | Manajemen lingkungan - pengurangan sampah lan kepatuhan RoHS / REACH didokumentasikan. |
| ISO 13485:2016 | Ditrapake kanggo peralatan medis (diagnostik / ngawasi) - kontrol owah-owahan sing ketat lan traceability. |
| Pangenalan UL | Keamanan tingkat komponen kanggo Amerika Utara - tandha UL ing saben omah. |
Torsi: 1.0 – 1.2 Nm (pengencangan pungkasan sawise lungguhan tangan).
Ngisor 0.8Nm: Kompresi O-ring ora cukup - IP67 mudhun dadi IP54 (dilindungi bledug nanging ora kedap banyu). Kita wis weruh mlebu banyu sajrone 2 jam ing kedalaman 0,5m ing tes laboratorium.
Ndhuwur 1,5Nm: O-ring fluorosilicone extrudes menyang reresik thread, nyebabake deformasi permanen lan nambah kekuatan kawin. Segel kasebut wiwitane bisa lulus IP67 nanging bakal gagal sawise siklus termal (ekspansi / kontraksi).
Rekomendasi: Gunakake kunci torsi prasetel - kita bisa nyedhiyakake siji minangka aksesori karo pesenan volume.
Sampel standar: 5-10 potongan kasedhiya ing 3 dina kerja (saham ngidini).
Pesenan kelompok cilik (100–500 pcs): 12–15 dina kerja saka konfirmasi pesenan.
Volume gedhe (500+ pcs): 18-20 dina kerja, kanthi kiriman sebagian kasedhiya.
Rakitan kabel khusus (dawa, pengukur kawat, kode warna): MOQ 100 lembar – persetujuan gambar teknik mbutuhake 2-3 dina, banjur produksi 15 dina.
