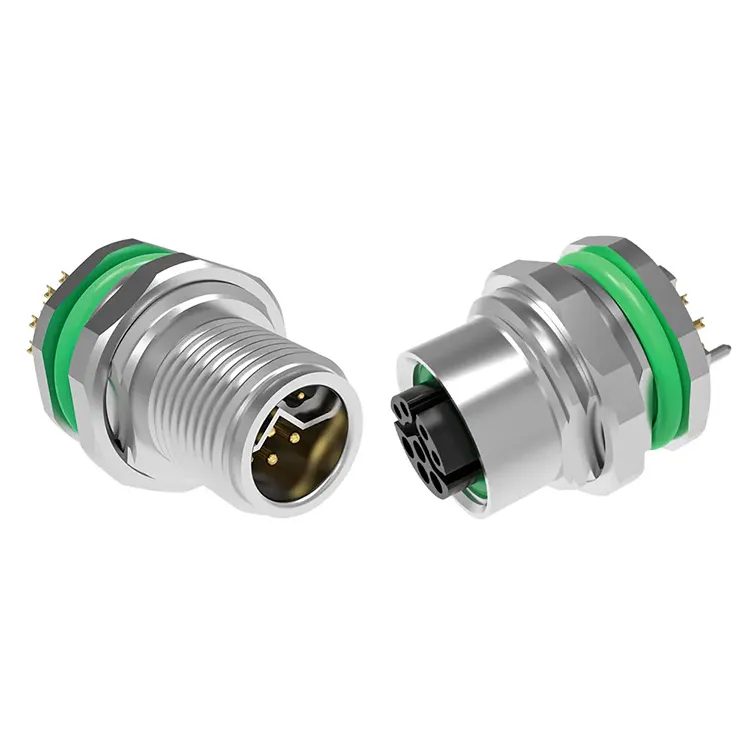

Reuninyedhiyakakekonektor industri seri M12minangka solusi interkoneksi serbaguna kanggo otomatisasi pabrik, sensor, aktuator, sistem fieldbus, Ethernet industri, lan distribusi daya. Kanthi konfigurasi pin 2-17, macem-macem opsi coding, proteksi IP67, lan opsi kanggo shielding lan rakitan kabel, kulawarga konektor dirancang kanggo lingkungan industri sing mbutuhake sambungan listrik lan mekanik sing stabil.
Konektor M12 luwih saka konektor bunder kompak. Antarmuka Utas standar, sistem coding, sealing lingkungan, lan konfigurasi listrik sing amba ndadekake teknologi sambungan penting kanggo peralatan otomatisasi modern. Seri M12 bisa ndhukung aplikasi wiwit saka sensor lan piranti IO-Link nganti PROFIBUS, DeviceNet, CANopen, Ethernet industri, sistem servo, lan distribusi daya DC. Pandhuan iki nerangake spesifikasi kunci, opsi coding, skenario aplikasi, faktor pilihan, lan pertimbangan kualitas sing kudu dievaluasi dening insinyur lan tim tuku nalika milih konektor industri M12.
Daftar Isi
Napa Konektor M12 Digunakake Ing Otomasi Industri?
Apa Spesifikasi Utama Konektor Industri M12?
Kepiye Pilihan Coding M12 Beda?
Ngendi Konektor Industri M12 Biasa Digunakake?
Kepiye Cara Pilih Konektor M12 sing Tengen?
Faktor Kualitas Apa sing kudu Dipriksa Para Pembeli?
Pitakonan sing Sering Ditakoni Babagan Konektor Industri M12
Napa Konektor M12 Digunakake Ing Otomasi Industri?
Peralatan industri mbutuhake sambungan sing tetep stabil sanajan ana geter, kelembapan, owah-owahan suhu, bledug, lan pangopènan sing kerep. Format M12 ngrampungake syarat kasebut kanthi desain bunder sing kompak lan mekanisme kopling berulir.
Kanggo insinyur otomatisasi, salah sawijining kaluwihan utama yaiku keluwesan. Konfigurasi kode M12 sing beda-beda dirancang kanggo fungsi listrik lan komunikasi sing beda, mbantu nyegah sambungan sing ora kompatibel. Mulane konektor bisa digabungake menyang sensor, aktuator, lemari kontrol, piranti lapangan, motor, jaringan Ethernet, lan peralatan industri liyane.
Spesifikasi produk Reunion nuduhake manawa seri M12 dirancang miturut standar DIN EN 61076-2-101/109/111 sing relevan lan bisa entuk proteksi IP67 nalika dikawinake. Range produk uga kalebu konfigurasi shielded lan unshielded, nyediakake pilihan kanggo aplikasi karo syarat kompatibilitas elektromagnetik beda.
Kanggo pangguna industri, kombinasi ukuran standar, pilihan coding, perlindungan lingkungan, lan keluwesan aplikasi bisa nyederhanakake desain lan pangopènan kabel.
Apa Spesifikasi Utama Konektor Industri M12?
Milih konektor mung adhedhasar ukuran fisik bisa nyebabake sambungan sing ora cocog. Rating listrik, coding, count pin, shielding, pangayoman lingkungan, lan cara mandap kabeh kudu dianggep sadurunge tuku.
| Paramèter | Range / Fitur Seri M12 khas | Pertimbangan Aplikasi |
|---|---|---|
| Jumlah Pin | 2-17 pin gumantung kode | Pilih miturut syarat daya lan sinyal |
| Rating saiki | Kira-kira 0.5–16A gumantung kode | Penting kanggo sensor, aktuator, motor, lan sirkuit daya |
| Rating voltase | Kira-kira 30-630V gumantung konfigurasi | Kudu cocog karo voltase operasi peralatan |
| Rating pangayoman | IP67 nalika kawin | Cocog kanggo akeh bledug, udan, lan lingkungan washdown |
| Bahan Kontak | Kuningan karo plating emas | Ndhukung kontak listrik sing stabil lan tahan karat |
| Insulator | PA66 | Nyedhiyakake insulasi listrik ing konektor |
| Kontak Resistance | ≤3mΩ kanggo sawetara sing ditemtokake | Resistance ngisor mbantu njaga efisiensi listrik |
| Range Suhu | -25°C nganti +85°C | Priksa lingkungan operasi nyata |
| Perisai | Versi shielded lan unshielded | Shielding bisa dadi penting ing lingkungan rame listrik |
| Kepatuhan Lingkungan | Bahan sing cocog karo RoHS | Migunani kanggo proyek kanthi syarat kepatuhan lingkungan |
Rating pas tansah gumantung ing coding lan konfigurasi sing dipilih. Contone, spesifikasi sing diterbitake pabrikan nampilake kapabilitas saiki sing luwih dhuwur kanggo versi S-code lan L-code tinimbang kanggo sawetara konfigurasi orientasi sinyal. Mulane, kode konektor kudu dipilih bebarengan karo syarat electrical tinimbang dianggep minangka rincian secondary.
Kepiye Pilihan Coding M12 Beda?
M12 coding minangka salah sawijining faktor sing paling penting nalika milih konektor industri. noto keying beda dimaksudaké kanggo fungsi electrical utawa komunikasi beda.
- Kode A:Biasane digunakake kanggo sensor, aktuator, piranti IO-Link, lan aplikasi sinyal DC. Konfigurasi bisa saka 2 nganti 17 pin.
- Kode B:Biasane digandhengake karo PROFIBUS, DeviceNet, lan aplikasi fieldbus liyane.
- Kode C:Dirancang kanggo aplikasi daya AC lan kasedhiya ing macem-macem konfigurasi pin.
- Kode D:Digunakake kanggo aplikasi Ethernet industri kayata sambungan jaringan 100 Mbps.
- Kode X:Dirancang kanggo aplikasi Ethernet-kacepetan luwih lan biasane nggunakake konfigurasi 8-pin.
- Kode S:Ditujukake kanggo daya AC sing luwih dhuwur saiki lan aplikasi sing gegandhengan karo servo.
- Kode L:Dirancang kanggo distribusi daya DC lan syarat sing luwih dhuwur.
Sistem coding mbantu nyuda kemungkinan nyambungake sirkuit sing ora kompatibel. Insinyur kudu konfirmasi kode konektor, susunan pin, voltase, arus, lan antarmuka kawin sing ditemtokake dening pabrikan peralatan sadurunge ngrampungake komponen.
Ngendi Konektor Industri M12 Biasa Digunakake?
Faktor wangun kompak lan perlindungan lingkungan konektor M12 nggawe cocok kanggo akeh titik sambungan industri.
Otomasi Pabrik
Konektor M12 asring digunakake kanggo nyambungake sensor jarak, sensor fotolistrik, aktuator, modul I/O, lan piranti kontrol. Antarmuka standar bisa nyederhanakake kabel lan pangopènan mesin.
Ethernet industri
D-kode lan konfigurasi X-kode bisa digunakake kanggo sambungan jaringan industri. Ing jalur produksi otomatis, sambungan Ethernet sing dipercaya penting kanggo komunikasi antarane piranti lapangan, pengontrol, switch, lan peralatan jaringan liyane.
Robotika lan Sistem Gerak
Peralatan robot bisa mbukak konektor kanggo geter lan gerakan bola-bali. Sistem kopling Utas nyedhiyakake sambungan mekanik sing dirancang kanggo nolak longgar sing ora disengaja ing kahanan operasi normal.
Peralatan ruangan lan Washdown
Kanthi rating IP67 nalika dikawinake kanthi bener, konfigurasi M12 sing cocog bisa digunakake ing lingkungan sing peralatan bisa nemoni banyu, bledug, utawa proses reresik rutin. Instalasi lan sealing sing bener tetep penting kanggo nggayuh tingkat perlindungan sing ditemtokake.
Distribusi Daya
Pilihan S-kode lan L-kode nggedhekake platform M12 ngluwihi sinyal-daya kurang. Gumantung saka konfigurasi sing dipilih, seri kasebut bisa ndhukung sambungan daya AC utawa DC sing luwih dhuwur kanggo peralatan industri.
Kepiye Cara Pilih Konektor M12 sing Tengen?
Proses pilihan sing sistematis bisa mbantu ngindhari masalah kompatibilitas lan biaya panggantos sing ora perlu. Sadurunge nggawe pesenan, evaluasi faktor ing ngisor iki:
- Ngenali aplikasi:Temtokake manawa sambungan kasebut ditrapake kanggo sensor, komunikasi data, daya, motor, utawa fungsi campuran.
- Konfirmasi kode:Pilih A, B, C, D, X, S, L, utawa konfigurasi liyane sing ditrapake adhedhasar antarmuka peralatan.
- Priksa syarat pin:Priksa manawa jumlah kontak cukup kanggo kabeh sirkuit daya lan sinyal sing dibutuhake.
- Verifikasi rating listrik:Bandingake voltase konektor lan rating saiki karo syarat sistem nyata.
- Evaluasi kahanan lingkungan:Coba banyu, bledug, bahan kimia, geter, suhu, lan cahya njaba.
- Nemtokake syarat shielding:Versi shielded bisa dianggep ing ngendi interferensi elektromagnetik bisa mengaruhi integritas sinyal.
- Pilih terminasi:Gumantung ing struktur peralatan, opsi bisa uga kalebu solder, dip-solder, crimp, utawa terminations flying-lead.
- Konfirmasi syarat kabel:Materi kabel, dawa, keluwesan, radius mlengkung, lan orientasi konektor kudu cocog karo lingkungan instalasi.
Kanggo proyek sing nglibatake macem-macem jinis konektor, uga migunani kanggo nyiyapake jadwal sambungan sing nuduhake piranti, kode konektor, count pin, fungsi listrik, spesifikasi kabel, lan antarmuka kawin. Iki menehi referensi praktis kanggo tim pengadaan lan produksi.
Faktor Kualitas Apa sing kudu Dipriksa Para Pembeli?
Kualitas konektor industri raket banget karo stabilitas sambungan jangka panjang. Sawijining produk bisa uga katon padha ing njaba nalika duwe beda sing signifikan ing bahan kontak, plating, sealing, konsistensi perakitan, lan inspeksi listrik.
Reuni nyatakake yen seri M12 nggunakake kontak kuningan kanthi plating emas, insulator PA66, lan tahan kontak sing ora luwih saka 3mΩ. Pabrikan uga nggambarake 100% tes listrik kanggo saben unit lan verifikasi kecemplung IP67 tingkat batch. Informasi kualitas sing diterbitake luwih akeh dhaptar ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, lan kepatuhan RoHS ing kerangka kualitas lan kepatuhan.
Kanggo tim pengadaan, titik pamriksa kualitas ing ngisor iki utamané migunani:
- Spesifikasi material lan plating
- Rintangan kontak lan kinerja insulasi
- verifikasi pangayoman IP
- Persyaratan siklus kawin mekanik
- Perisai kinerja yen ditrapake
- Prosedur testing listrik
- Batch traceability lan dokumentasi inspeksi
- Konsistensi kabel lan mandap
Faktor kasebut nyedhiyakake basis sing luwih lengkap kanggo ngevaluasi konektor industri tinimbang rega unit. Kanggo proyek OEM lan volume, dhukungan teknik, kemampuan kustomisasi, traceability produksi, lan konsistensi pangiriman uga bisa mengaruhi nilai pengadaan total.
Pitakonan sing Sering Ditakoni Babagan Konektor Industri M12
Apa konektor industri seri M12?
Konektor industri seri M12 minangka konektor bunder kompak kanthi antarmuka benang 12 mm nominal. Iki digunakake kanthi wiyar kanggo sensor industri, aktuator, peralatan otomatisasi, jaringan komunikasi, lan sambungan daya. Konfigurasi coding lan pin sing beda ngidini platform konektor umum sing padha kanggo aplikasi sing beda.
Apa konektor M12 anti banyu?
Konfigurasi M12 sing cocog bisa entuk proteksi IP67 nalika dikawinake kanthi bener. Iki tegese produk sing ditemtokake bisa menehi perlindungan marang bledug lan kecemplung banyu sauntara ing kahanan tes sing ditemtokake. Kinerja nyata gumantung ing kawin sing bener, komponen sealing, instalasi, lan konfigurasi produk.
Punapa punika prabédan antarane A-kode lan D-kode konektor M12?
Konektor A-kode M12 umume digunakake kanggo sensor, aktuator, IO-Link, lan sinyal umum utawa aplikasi DC, nalika versi D-kode utamané dirancang kanggo aplikasi Ethernet industri. Kodhe nyegah jinis konektor sing salah supaya ora dikawinake kanthi ora sengaja.
Apa konektor M12 bisa nggawa daya lan data?
Ya, gumantung saka konfigurasi. Tatanan A-kode tartamtu bisa nggabungake fungsi daya lan sinyal, nalika aplikasi sing mbutuhake daya sing luwih dhuwur lan komunikasi data sing kapisah bisa nggunakake kode M12 sing beda kanggo sirkuit dhewe-dhewe.
Kepiye carane milih konektor M12 sing bener kanggo mesinku?
Mulai karo antarmuka piranti lan ngenali kode sing dibutuhake, jumlah pin, voltase, arus, protokol komunikasi, shielding, rating pangayoman, jinis kabel, lan cara mandap. Yen konektor iku komponèn panggantos, cocog nomer part asli utawa drawing peralatan uga dianjurake.
Kesimpulan
Konektor industri seri M12 nyedhiyakake solusi sambungan standar lan adaptasi kanggo sistem otomatisasi modern. Pilihan coding, konfigurasi pin, rating listrik, pilihan perisai, lan perlindungan IP67 ngidini ndhukung kabeh saka sensor lan piranti IO-Link nganti Ethernet industri lan aplikasi daya sing luwih dhuwur. Kanggo OEM, integrator sistem, lan produsen peralatan industri, milih konektor miturut spesifikasi listrik lan lingkungan sing lengkap penting kanggo kinerja lapangan sing bisa dipercaya. Yen sampeyan butuh bantuan kanggo milih konfigurasi sing cocog, perakitan kabel sing disesuaikan, utawa solusi volume kanggo aplikasi sampeyan,hubungi kitakanggo ngrembug syarat sampeyan karo tim teknik lan produksi Reunion.
