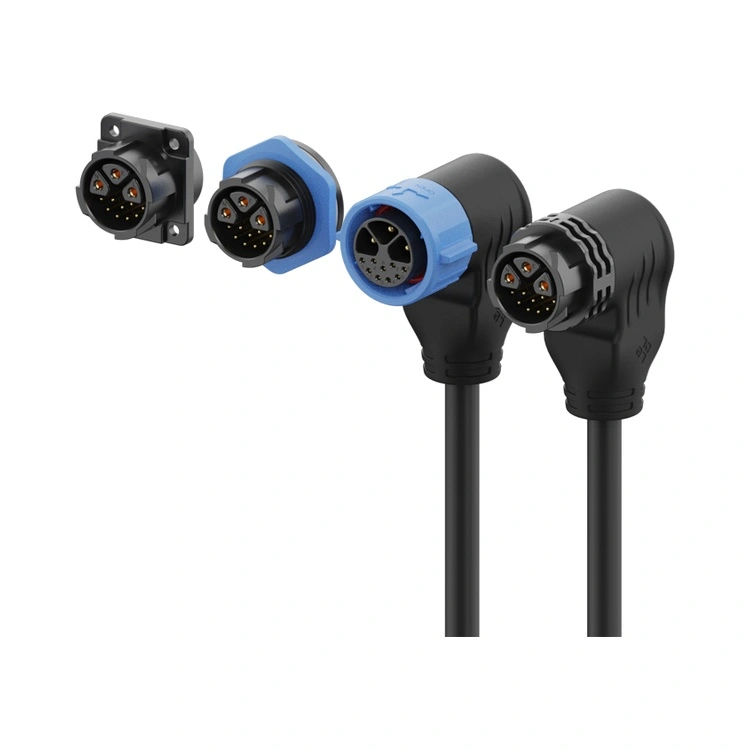

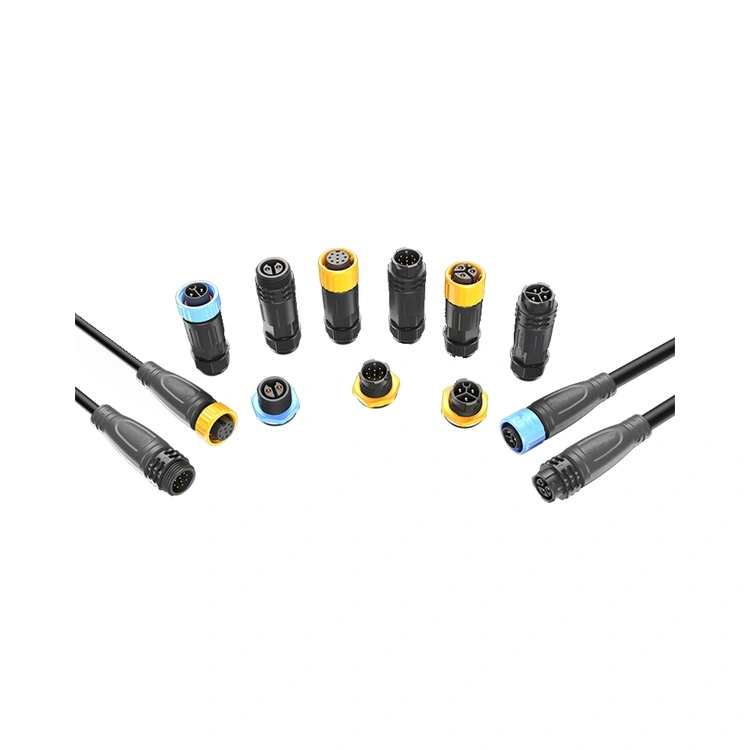

Konektor Waterproof Seri M25 minangka interkoneksi industri kapasitas paling dhuwur ing Reuni ing kulawarga seri M, dirancang kanggo aplikasi ing ngendi pangiriman daya sing akeh kudu urip bebarengan karo perlindungan lingkungan. Konektor bunder berulir iki nggabungake antarmuka 25mm sing kasar karo panyegelan IP67/IP68, dadi cocog kanggo peralatan tugas abot, sambungan motor, sistem distribusi daya, infrastruktur pangisian daya EV, lan instalasi energi sing bisa dianyari ing ngendi kelembapan, bledug, lan getaran minangka tantangan sing tetep.

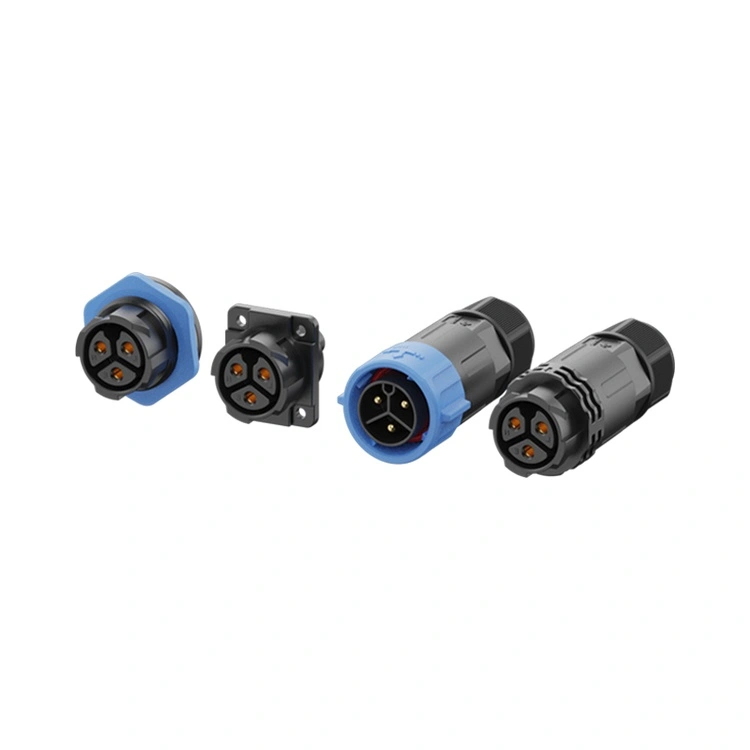

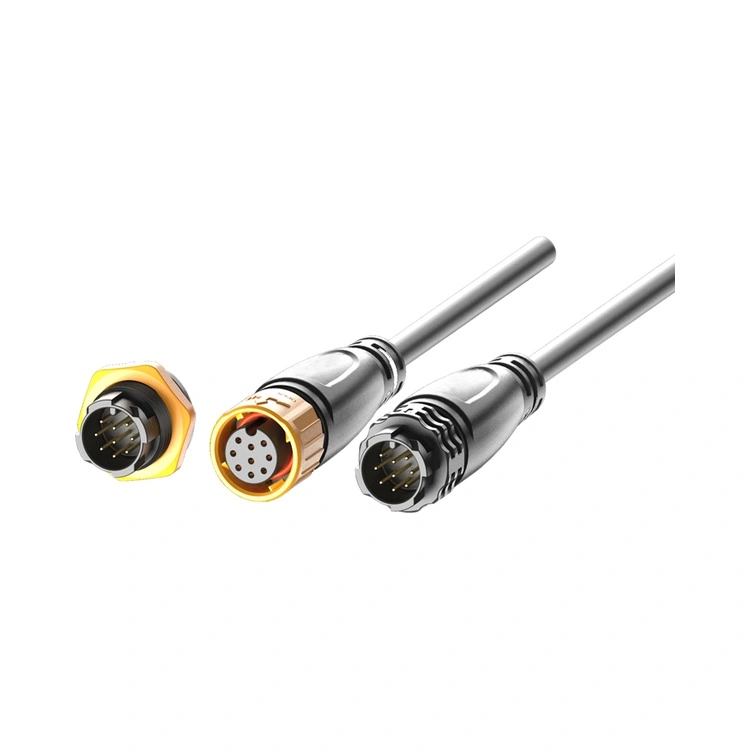

Kasedhiya ing 2- kanggo konfigurasi 12-pin, kalebu hibrida daya-sinyal varian 5, 3 + 9 pin sing nggabungake kontak daya dhuwur-saiki karo kontak sinyal kurang voltase ing omah siji, seri M25 ndhukung sawetara saka sudhut aplikasi daya dhuwur.
Kontak sing machined saka Kuningan karo plating emas Milih, ngramut resistance kontak kurang lan stabil liwat atusan siklus kawin. Arus maksimum sing bisa didhukung yaiku 30A saben kontak.

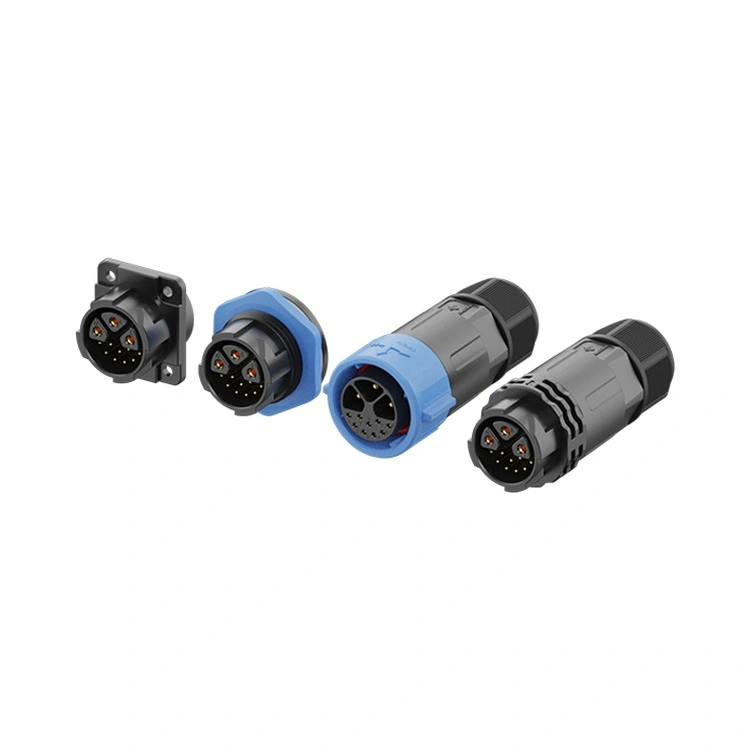

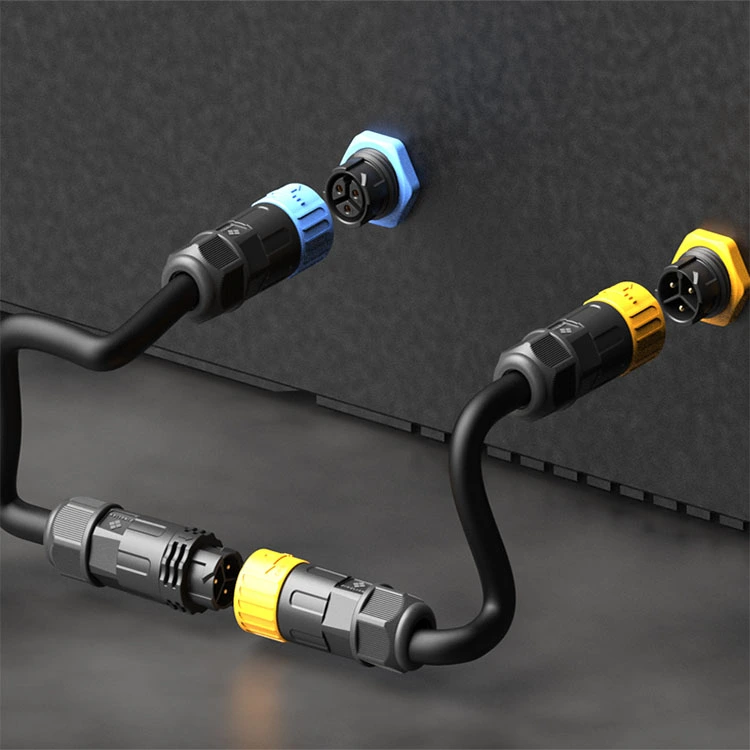

Reuni mrodhuksi seri M25 liwat proses terpadu vertikal-saka mesin tliti liwat perakitan otomatis lan 100% testing electrical. Kasedhiya ing versi panel-mount lan kabel-mount karo solder.
| Fitur | keuntungan |
| Rating saiki nganti 30A | Nangani beban daya paling dhuwur ing seri M-cocog kanggo motor abot, pangisi daya EV, lan distribusi daya industri. |
| IP67 anti banyu | Tahan bledug, kecemplung sauntara, lan kecemplung sing luwih dawa - bisa dipercaya kanggo lingkungan ruangan lan washdown. |
| Hibrida 3+2, 3+5,3+9Pilihan Pin | Nggabungake pin daya saiki dhuwur (nganti 20A) karo pin sinyal voltase kurang ing siji konektor-nyuda count kabel lan papan panel. |
| Mekanisme Ngunci Utas | Kawin tahan geter-nyegah loosening saka gerakan mesin abot lan muter termal. |
| Kontak Kuningan Berlapis Emas | Rintangan kontak sing sithik (≤3mΩ) lan proteksi karat-njaga kinerja ing lingkungan sing lembab lan ruangan. |
| Insulator Termoplastik Suhu Dhuwur | -40 ° C nganti + 105 ° C operasi - nyakup kahanan suhu industri lan ruangan sing ekstrem. |
| Kabeh-Plastik Housing | Bahan termoplastik suhu dhuwur-Cocok kanggo lingkungan sing atos |
| Multiple Pilihan mandap | Solder, dip-solde-adapts kanggo macem-macem cara perakitan. |
| Paramèter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2-pin | 3+5-pin | 3+9-pin |
| Rating voltase | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Rating saiki | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Bagian Wire | 0.75-4.0mm² | 0.75-4.0mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Suhu operasi:-40°C ~ +105°C
Rating Proteksi:IP65 / IP67 / IP68 (kondisi kawin)
Bahan omah:Termoplastik suhu dhuwur
Bahan Kontak:Kuningan berlapis emas
Resistansi kontak:≤3mΩ
Siklus kawin:≥500
Rating Flammability:UL 94 V-0
Kabeh bahan sing cocog karo RoHS
| Aspek | Reuni M25 Series | Merk M25 Eropa Premium | M25 tanpa merek rega murah |
| regane | rega-loropaken volume | 3-4× luwih dhuwur | Luwih murah ing ngarep |
| Rating saiki | Nganti 30A | Nganti 25A khas | Variabel, asring overstated |
| Pilihan Sato | 3+2, 3+5,3+9 - standar | winates | Ora ditawani |
| Verifikasi IP67 | Batch kecemplung-dites | Batch-dites | Ora diverifikasi |
| 100% Testing Listrik | Saben unit | adhedhasar sampel | Acak utawa ora ana |
| Plating Emas | standar | ≥0.2-0.4µm | Tipis utawa ora ana |
| Ketertelusuran | ERP bisa dilacak saka resin nganti konektor rampung | ya wis | ora ana |
| Lead Time | 12-15 dina | 4-8 minggu | Ora bisa ditebak |
| Kustomisasi MOQ | Kurang (100 potongan) | Dhuwur (500+) | Ora ditawani |
| Dhukungan Teknis | Respon 24 jam saka tim teknik 10 wong | Apik nanging luwih alon | winates |
| Sertifikasi ISO | 9001, 14001, 13485 | Biasane 9001 | Biasane ora ana |
Keuntungan Reuni: Sampeyan nampa panyegelan IP67 sing didokumentasikan, konfigurasi sinyal daya hibrida, lan peringkat saiki nganti 30A-kabeh kanthi rega sing larang regane, tanpa biaya premium merek Eropa.
| Sertifikasi | Cakupan |
| ISO 9001:2015 | Manajemen kualitas-desain, produksi, lan layanan sawise-sales. |
| ISO 14001:2015 | Manajemen lingkungan-diverifikasi pengurangan sampah lan praktik sustainable. |
| ISO 13485:2016 | Manajemen kualitas piranti medis-ditrapake kanggo M25 digunakake ing peralatan diagnostik utawa ngawasi. |
| UL Diakoni | Sertifikasi safety tingkat komponen kanggo pasar Amerika Utara. |
| RoHS | Watesan bahan sing mbebayani - tundhuk karo Arahan EU. |
| Pertimbangan | M20 | M25 |
| Arus maksimum | 20A | 30A |
| Ketahanan Mekanik | Standar | Luwih kuwat - cangkang sing luwih gedhe, tembok sing luwih kandel |
| Kapasitas Kabel | Nganti 2.0mm² | Nganti 4.0mm² |
| Ruang Panel | Luwih kompak | Mbutuhake potongan sing luwih gedhe |
| Pilihan Sato | Ora | 3+2, 3+5,3+9 |
Pilih M25 nalika:
Sampeyan mbutuhake kekuwatan mekanik maksimal kanggo aplikasi tugas abot.
Aplikasi sampeyan kalebu kabel sing luwih gedhe utawa stres mekanik sing luwih dhuwur.
Sampeyan mbutuhake cangkang paling gedhe supaya gampang ditangani nganggo tangan nganggo sarung tangan.
Ruang panel sampeyan ngidini potongan 25mm sing luwih gedhe.
Pilih M20 nalika papan panel diwatesi utawa aplikasi ora mbutuhake kekuatan mechanical tambahan.
Ya—seri M25 cocog kanggo infrastruktur pangisi daya EV, utamane kanggo:
Stasiun pengisian AC.
Pangisi daya on-board (arus DC moderat).
Antarmuka sistem manajemen baterei (daya + sinyal).
Rating saiki 30A M25, segel IP67, lan konfigurasi sinyal daya hibrida ndadekake pilihan praktis kanggo akeh aplikasi pangisi daya EV. Kanggo pangisi daya cepet DC (100A+), disaranake konektor industri sing luwih gedhe sing dirancang khusus kanggo aplikasi DC arus dhuwur.
Kanggo entuk lan njaga sealing IP67, Reunion nyaranake:
torsi kawin – Kencengake nut kopling kanthi tangan nganti cincin-O kontak permukaan panel, banjur gunakake torsi tambahan 1,2-1,5Nm nggunakake kunci torsi. Aja ngluwihi 1.8Nm.
Pemeriksaan O-ring – Ganti O-ring yen deformasi, retak, utawa hardening katon.
Jadwal panggantos - Kanggo aplikasi sing nuntut (washdown saben dina, cahya ruangan), ganti O-ring saben taun. Kanggo lingkungan industri standar, saben 2-3 taun.
Jari-jari tikungan kabel- Njaga diameter kabel minimal 5 × ing entri konektor.
Orientasi kabel- Kanggo aplikasi ruangan ruangan / washdown, arahake metu kabel mudhun kanggo nyegah pooling cairan ing cedhak antarmuka segel.
