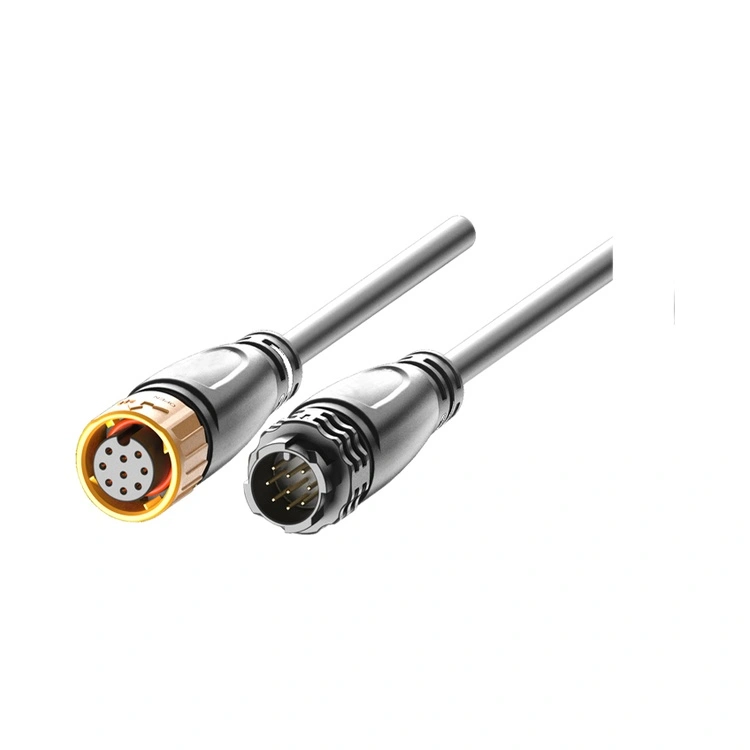

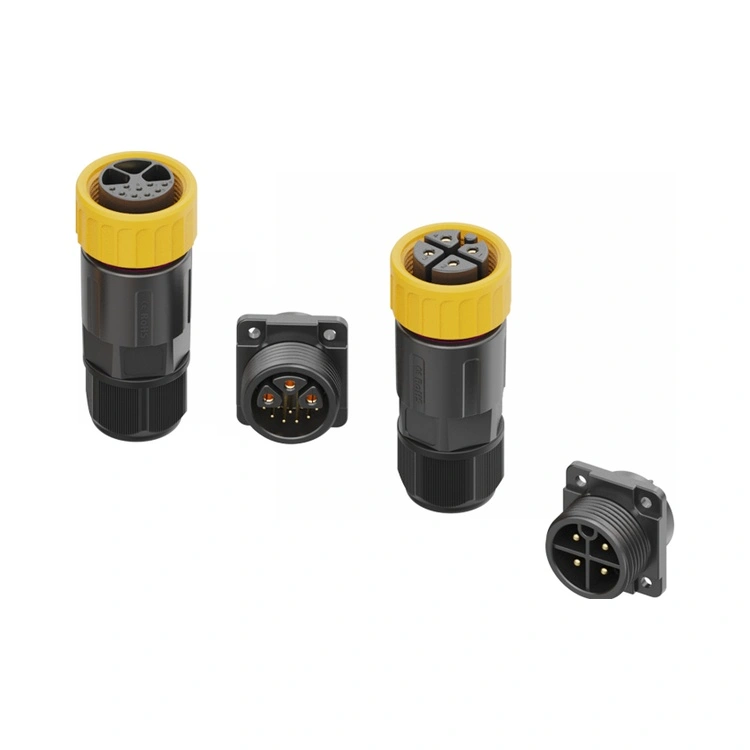

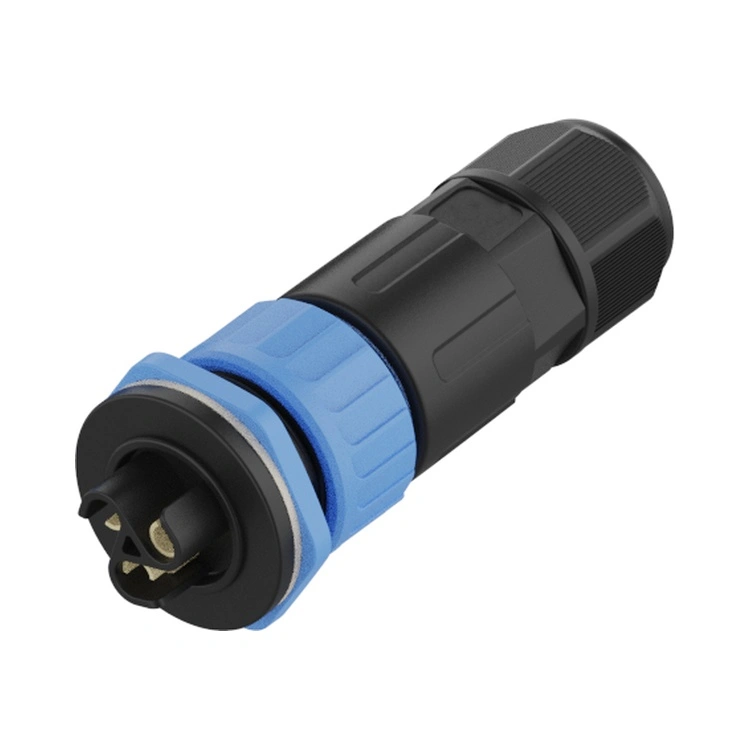

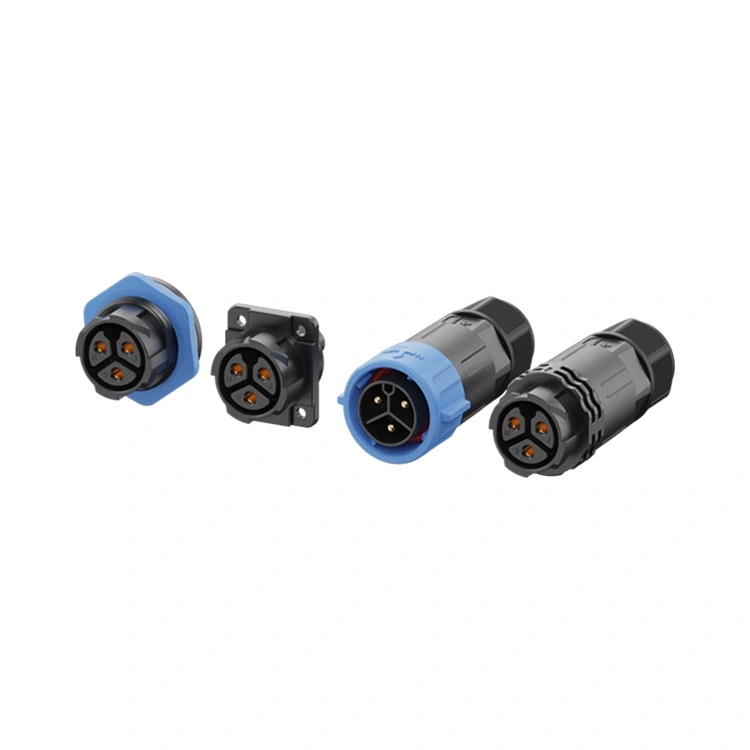

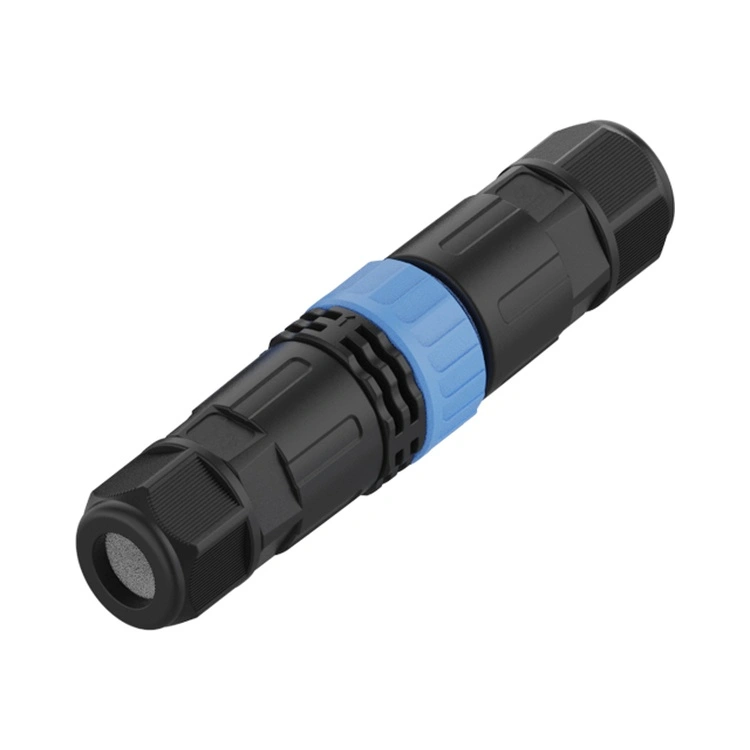

Konektor Waterproof Plastik Seri M25 minangka interkoneksi tahan korosi arus dhuwur Reunion, dirancang kanggo aplikasi ing ngendi pangiriman daya sing cukup (nganti 30A) kudu urip bebarengan karo kahanan lingkungan sing agresif. Konektor bunder berulir iki nggabungake antarmuka 25mm sing kasar karo anti banyu Ip67/IP68 lan omah termoplastik PA66 kanthi kekuatan dhuwur sing sipate tahan korosi-ora teyeng, ora oksidasi, lan ora ana degradasi plating.

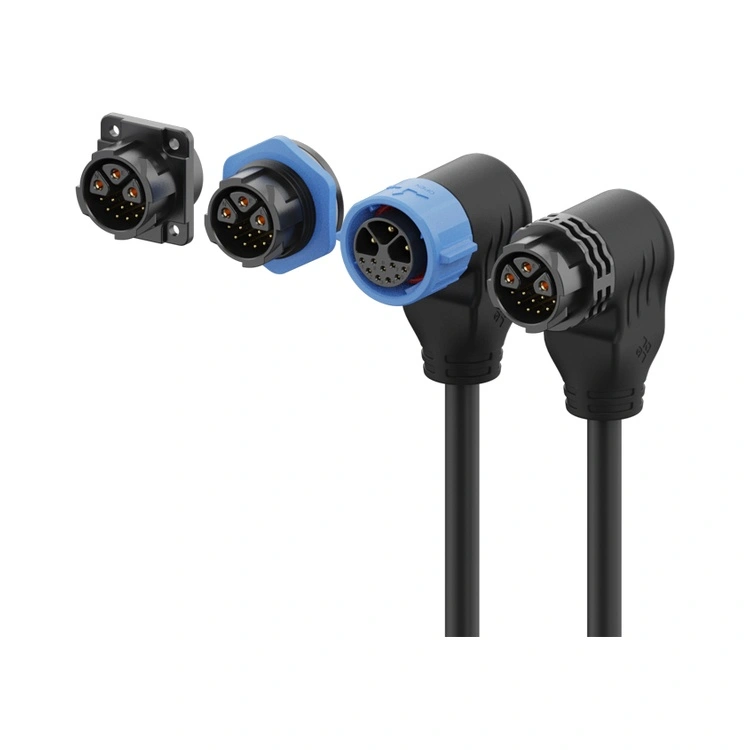

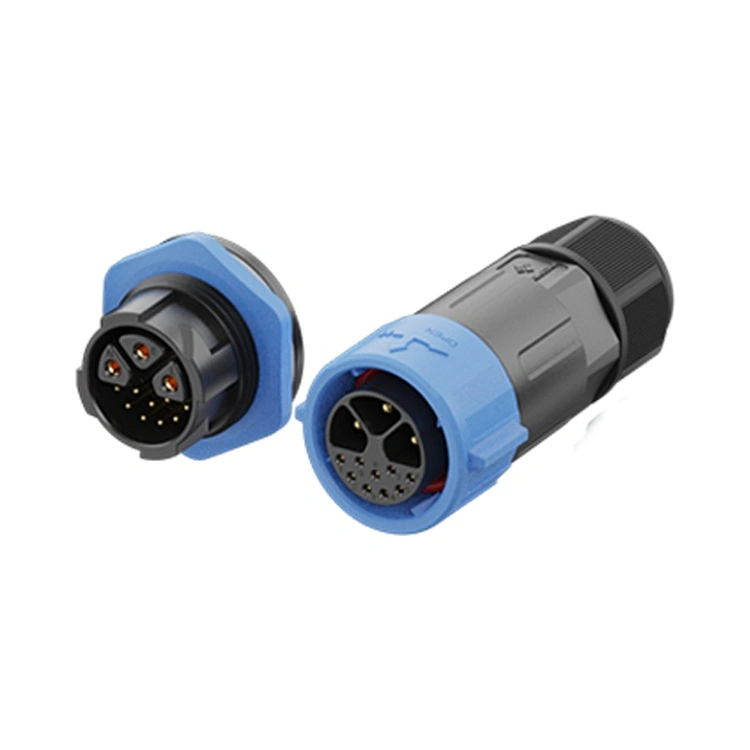

Kasedhiya ing konfigurasi 2- nganti 12-pin, kalebu varian sinyal daya hibrida
, seri M25 ndhukung pangiriman daya dhuwur-saiki (nganti 20A) lan sinyal kontrol voltase kurang ing konektor siji.
Mekanisme ngunci Utas kanggo njamin linuwih kawin konsisten liwat atusan siklus, nalika kontak machined saka kuningan karo plating emas Milih kanggo njaga resistance kontak kurang. Reuni ngasilake seri plastik M25 liwat proses terintegrasi vertikal-saka cetakan injeksi presisi liwat perakitan otomatis lan 100% tes listrik.
| Fitur | keuntungan |
| Karat-bukti PA66 Housing | Ora karat, ora ana oksidasi-dirancang kanggo semprotan uyah, segara, lan lingkungan sing kena pengaruh kimia. |
| Nganti 60% Ngurangi Bobot | Ngartekno luwih entheng tinimbang kuningan sing padha - nyuda beban struktural ing peralatan lan braket pemasangan. |
| Rating saiki nganti 30A | Nangani beban daya paling dhuwur ing seri M-cocog kanggo motor abot, pangisi daya EV, lan distribusi daya. |
| IP67/IP68 anti banyu | Tahan kecemplung terus-terusan - dipercaya kanggo instalasi lepas pantai, pesisir, lan rawan banjir. |
| Hibrid 3 + 2, 3 + 5, 3 + 9 Konfigurasi | Nggabungake 3 pin daya saiki dhuwur (nganti 20A) karo 2 utawa 5 utawa 9 pin sinyal-nyuda count kabel lan papan panel. |
| Kontak Kuningan Berlapis Emas | Rintangan kontak sing sithik (≤3mΩ) lan proteksi karat-njaga kinerja ing lingkungan sing lembab. |
| Ngunci Utas | Kawin tahan geter-nyegah loosening saka gerakan mesin abot lan muter termal. |
| -40°C nganti +105°C Operasi | Kisaran suhu sing wiyar nyakup kahanan industri, segara, lan ruangan sing ekstrem. |
| Paramèter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2-pin | 3+5-pin | 3+9-pin |
| Rating voltase | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Rating saiki | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Bagian Wire | 0.75-4.0mm² | 0.75-4.0mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Suhu operasi:-40°C ~ +105°C
Rating Proteksi:IP65 / IP67 / IP68 (kondisi kawin)
Bahan omah:PA66
Bahan Kontak:Kuningan berlapis emas
Resistansi kontak:≤3mΩ
Siklus kawin:≥500
Bobot:Kira-kira 60% luwih entheng tinimbang konektor kuningan sing padha
Rating Flammability:UL 94 V-0
Kabeh bahan sing cocog karo RoHS
| Aspek | Reuni M25 Plastik Series | Konektor Logam M25 | Merk Konektor Plastik Premium |
| Tahan karat | Apik banget - PA66 | Plating gumantung - resiko karat ing semprotan uyah | Variabel |
| Bobot | Nganti 60% luwih entheng | Heavy - galur gunung | Mirip karo Reuni |
| regane | rega-loropaken volume | 3-4× luwih dhuwur | 2-3 × luwih dhuwur |
| Rating saiki | Nganti 30A | Nganti 30A | Biasane ngisor |
| Pilihan Sato | 3+2, 3+5,3+9 pin | winates | winates |
| 100% Testing Listrik | Saben unit | adhedhasar sampel | adhedhasar sampel |
| Ketertelusuran | ERP bisa dilacak | ya wis | ya wis |
| Lead Time | 15-17 dina | 4-8 minggu | 4-6 minggu |
| Kustomisasi MOQ | Kurang (100 potongan) | Dhuwur (500+) | Dhuwur (500+) |
| Sertifikasi ISO | 9001, 14001, 13485 | Biasane 9001 | Biasane 9001 |
| Sertifikasi | Cakupan |
| ISO 9001:2015 | Manajemen kualitas-desain, produksi, lan layanan sawise-sales. |
| ISO 14001:2015 | Manajemen lingkungan-diverifikasi pengurangan sampah lan praktik sustainable. |
| ISO 13485:2016 | Manajemen kualitas piranti medis-ditrapake kanggo M25 digunakake ing peralatan diagnostik utawa ngawasi. |
| UL Diakoni | Sertifikasi safety tingkat komponen kanggo pasar Amerika Utara. |
| RoHS | Watesan bahan sing mbebayani - tundhuk karo Arahan EU. |
Jalur produksi konektor plastik M25 Reunion beroperasi ing kontrol proses sing ketat. IP67 anti banyu diverifikasi ing saben kumpulan produksi liwat tes kecemplung nyata (1m, 30 menit). Cathetan tes, sertifikat materi, lan laporan inspeksi disimpen kanggo saben batch.
Rating saiki konektor plastik M25 ditemtokake dening sistem kontak lan pengukur kawat, dudu bahan omah. Omah PA66 minangka termoplastik suhu dhuwur kanthi suhu defleksi panas ngluwihi 200°C—luwih saka kisaran operasi konektor -40°C nganti +105°C. Kontak kasebut minangka kuningan kanthi plating emas, lan rating saiki (nganti 30A) divalidasi liwat tes kenaikan suhu saben IEC 60512. Ing uji coba, kenaikan suhu konektor plastik M25 ing arus dirating ing watesan sing padha karo konektor logam sing padha. Konduktivitas termal ngisor omah kasebut diimbangi kanthi geometri insulator sing dioptimalake lan desain kontak sing ngilangi panas kanthi efektif liwat konduktor kabel lan antarmuka panel.
Ya—konektor plastik M25 cocog kanggo aplikasi pangisi daya EV, utamane:
Stasiun pangisian daya AC dipasang ing lokasi pesisir utawa asor dhuwur.
Pangisi daya on-board mbutuhake interkoneksi tahan karat.
Antarmuka manajemen baterei sing nggabungake daya lan sinyal.
Properti tahan korosi omah PA66 utamane migunani kanggo pangisi daya EV sing dipasang ing wilayah pesisir (semprotan uyah), lingkungan kutha (uyah dalan ing mangsa adhem), utawa zona industri (paparan kimia). IP68 sealing nglindhungi saka udan lan ngumbah.Kanggo DC daya cepet (100A+), disaranake konektor industri luwih gedhe dirancang khusus kanggo aplikasi DC dhuwur-saiki.
