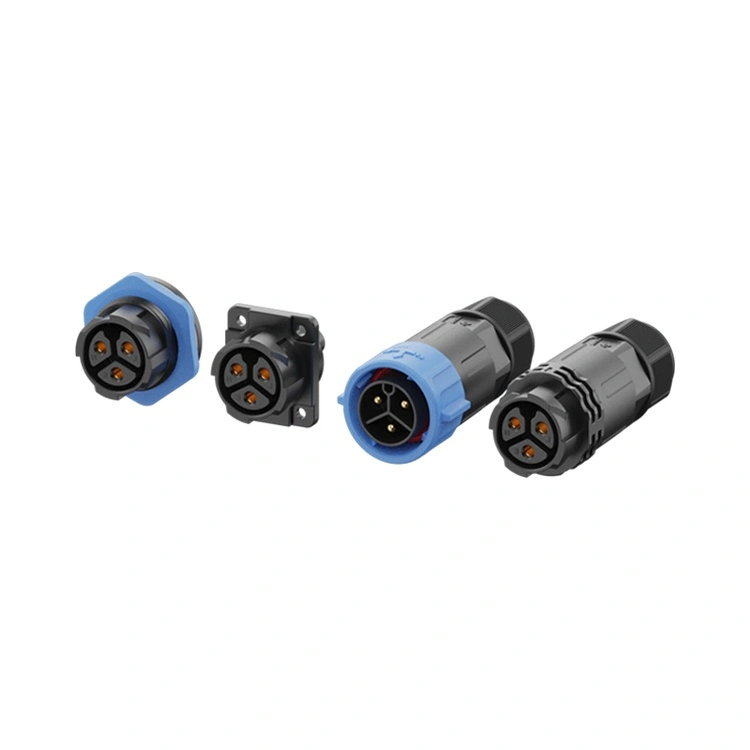

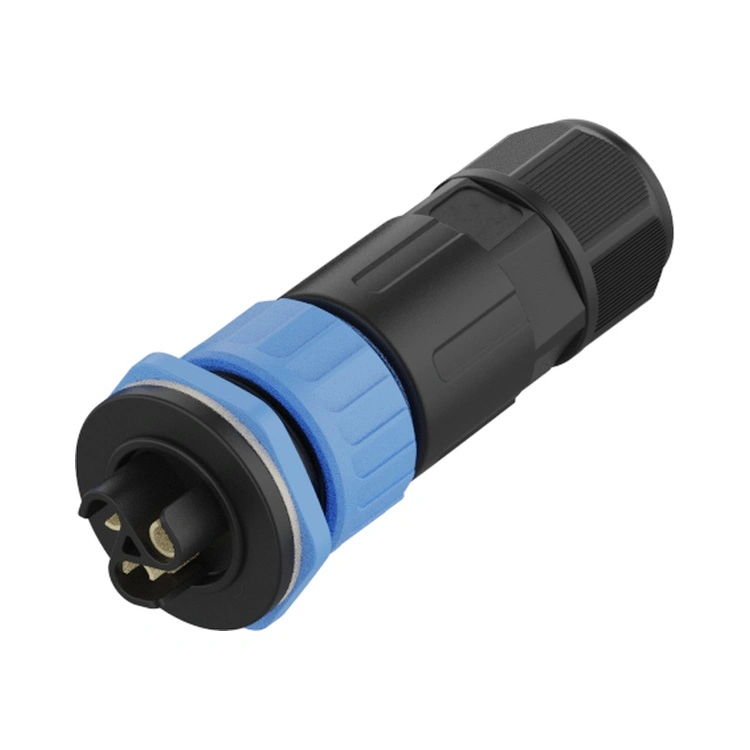

Konektor lampu LED seri Reuni M25 digawe khusus kanggo peralatan sing luwih dhuwur tinimbang 1,000W ing ngendi siklus termal (ΔT nganti 145°C) lan kejut mekanis biasane ngrusak solusi M20 standar. Ora kaya salinan umum, seri iki tundhuk saben kumpulan produksi:
1) 100% hipot lan testing resistance kontak
2) Tes anti banyu IP67 - ambane 1m, 30 menit, didokumentasikake nganggo rekaman video
3) Validasi kejut termal - 500 siklus saka -40 ° C nganti + 105 ° C tanpa relaksasi segel
Protokol tes iki langsung ngatasi mode kegagalan #1 ing sistem LED ruangan: karat fretting gerakan mikro disebabake ayunan kabel sing diakibatake angin. Mekanisme ngunci Utas (disaranake torsi 1.2–1.5Nm) njaga tekanan antarmuka ing ndhuwur 80N, njamin kontak sing stabil sanajan dipasang ing tiang stadion sing dhuwuré 50m.
| Kriteria Pilihan | Konektor Lampu LED Reuni M25 Series | Seri M20 (Kapasitas Kurang) | M25 sing ora nganggo merek |
| Max saiki terus-terusan | 30A (saben pin daya) | 30A (nanging nyuda nganti 22A ing 85 ° C) | Klaim 30A, nanging gagal ing 25A (ora ana laporan gambar termal) |
| Pilihan pin hibrida | 3+2 / 3+5 /3+9 pin | 2 + 2 mung (MOQ khusus 500+) | Ora ana - cangkang mung daya |
| IP67 anti banyu | Saben batch – dites kanthi immersion, foto disimpen | Basis sampel (1 saben 1.000) | Ora didokumentasikake |
| Akomodasi kabel OD | 6-12mm (knurling sarung tangan) | 4–8 mm | 5-10mm (kurang ketegangan) |
| Lead time (1.000 pcs) | 15-20 dina | 4-6 minggu | Ora bisa ditebak (asring dropshipped) |
| Ketertelusuran | Kode batch ERP → sertifikat bahan mentah | Tingkat batch | ora ana |
Rekomendasi: Temtokake konektor lampu LED seri Reuni M25 kanggo proyek apa wae sing ROI > 3 taun lan biaya downtime sing ora direncanakake ngluwihi $2.000/jam (contone, celemek bandara, lampu terowongan egress).

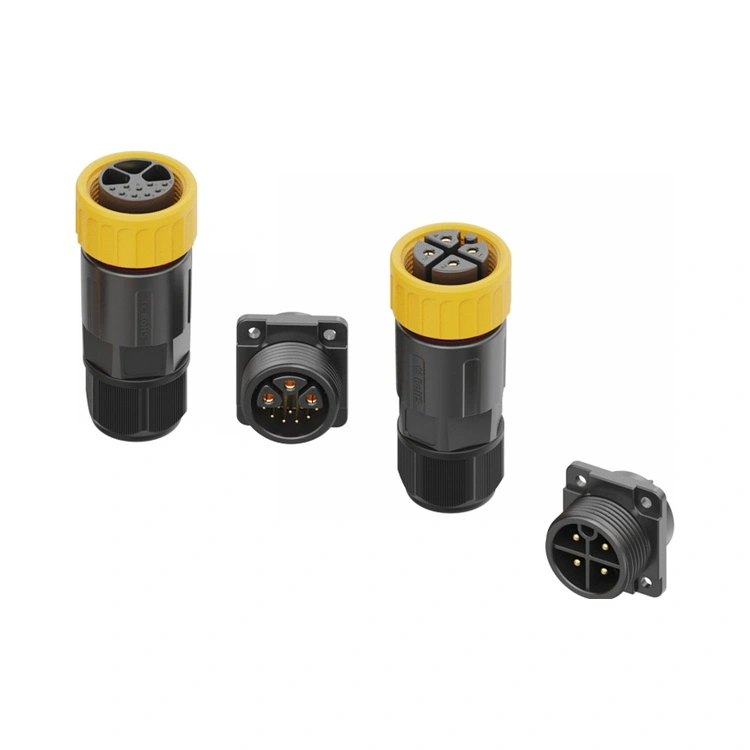

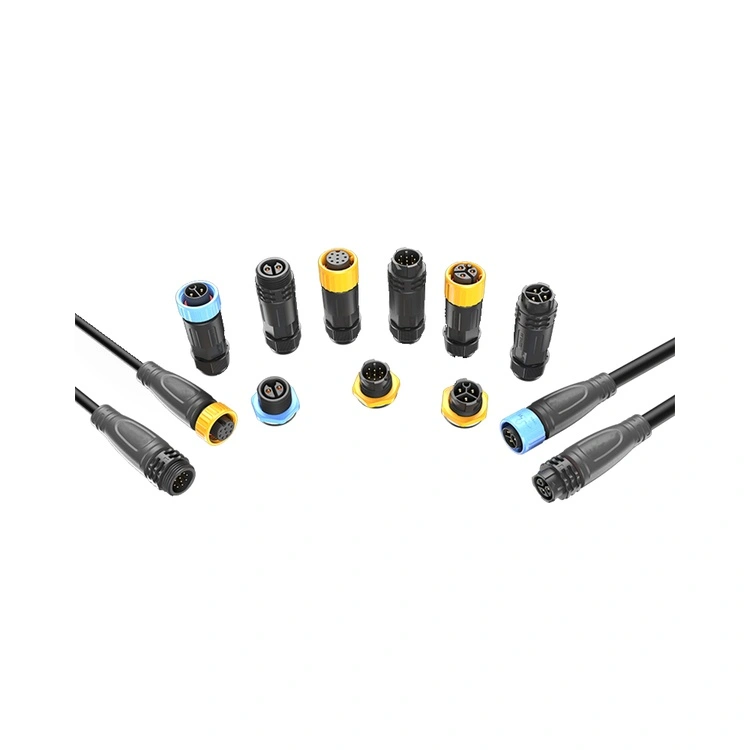

| Paramèter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2-pin | 3+5-pin | 3+9-pin |
| Rating voltase | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Rating saiki | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Bagian Wire | 0.75-4.0mm² | 0.75-4.0mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |

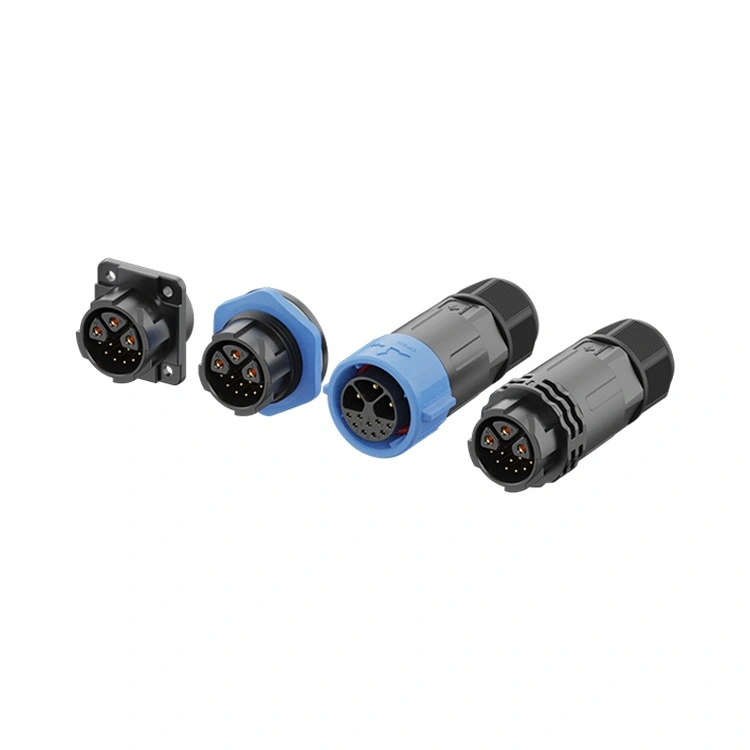

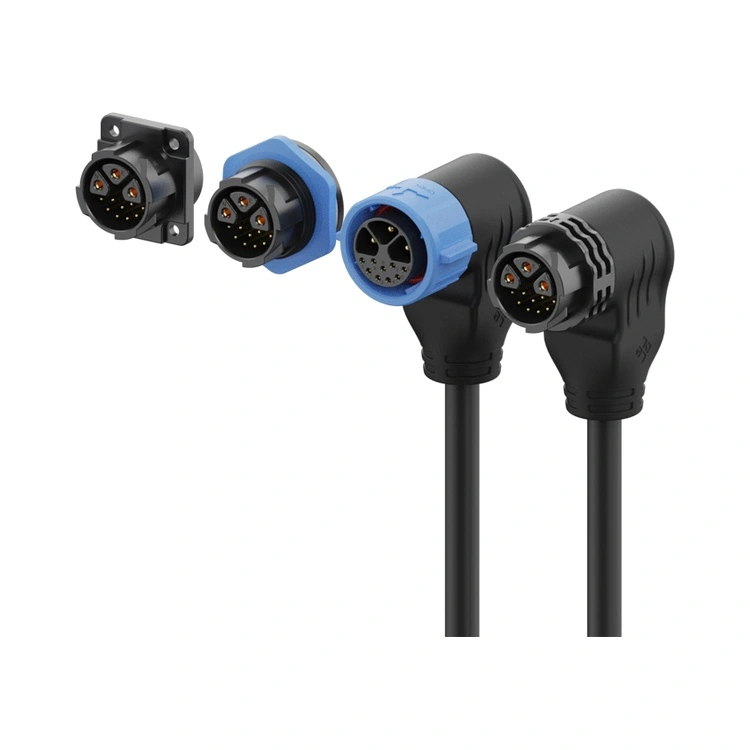

5 pin sinyal ing konfigurasi 3 + 5 sing independen shielded karo 2.54mm Jarak, nyediakake> 40dB crosstalk atenuasi ing 250kHz - kritis kanggo DMX512 RDM komunikasi bi-arah. Kanggo aplikasi DALI-2, varian 3+2 pin (2 kabel sinyal) ndhukung alamat nganti 64 perlengkapan saben loop nalika njaga rel daya 30A. Pandhuan kabel praktis kanggo penentu:
3+5 pin: Pin 1–3 = L1/L2/L3 (3-phase, 20A saben); Pin 4–5 = DALI +/-; Pin 6–7 = DMX data+ / data- ; Pin 8 = DMX umum (referensi tameng).
3+2 pin: Pin 1–3 = L/N/PE (fase tunggal 30A utawa 3 fase 20A); Pin 4-5 = 0-10V dimming utawa DALI.
Arsitektur hibrida iki nyuda tenaga kerja lapangan kanthi ngilangi 40% sambungan blok terminal
A: Insulator termoplastik suhu dhuwur (UL 94 V-0) nahan kekuatan impact> 6 kJ/m² ing -40°C (diuji miturut ISO 179). O-ring silikon njaga set kompresi <20% sawise 500 siklus wiwitan kadhemen.
Kanggo proyek standar sing dikontrol DALI, disaranake konfigurasi 3+2:
3 pin daya (20A saben) kanggo input driver LED.
2 pin sinyal (masing-masing 10A) kanggo data DALI .
Iki nyedhiyakake daya sing cukup kanggo luminair kanthi watt dhuwur lan ndhukung komunikasi DALI nganti 300 meter. Kanggo kontrol werna multi-saluran utawa umpan balik sensor terpadu, pilih varian 3+5 utawa 3+9 . Kabeh konfigurasi njaga integritas sinyal kanggo protokol DALI, DMX, 0-10V, lan RS-485.
