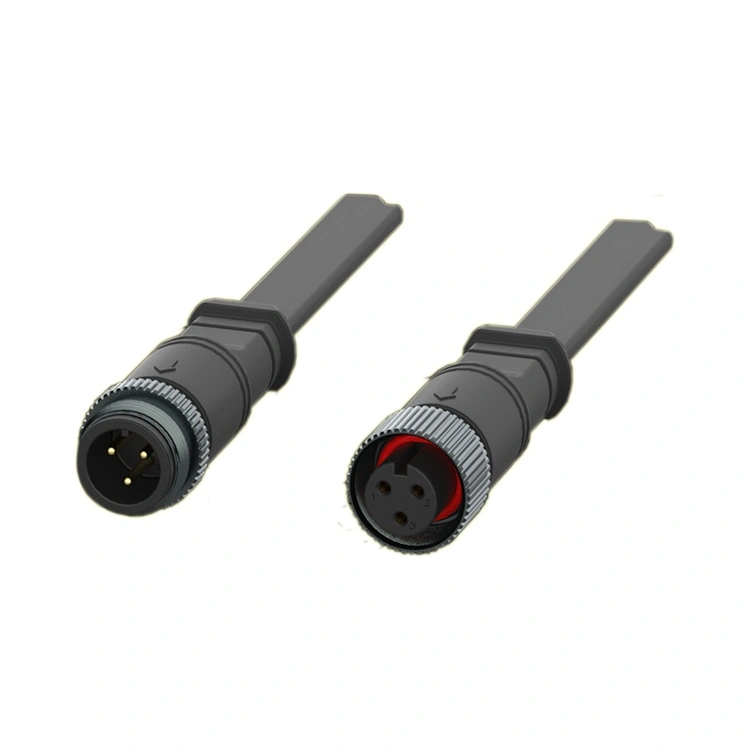

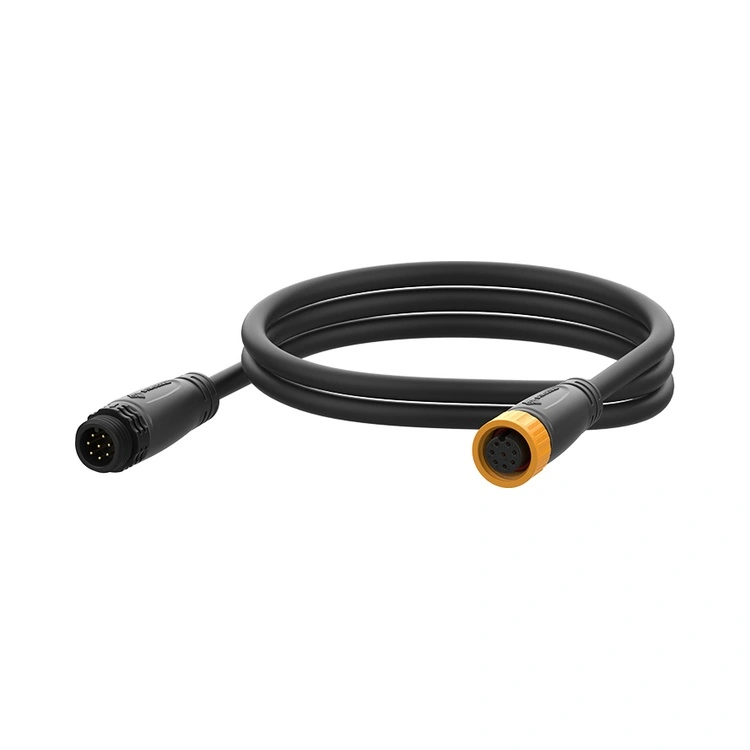

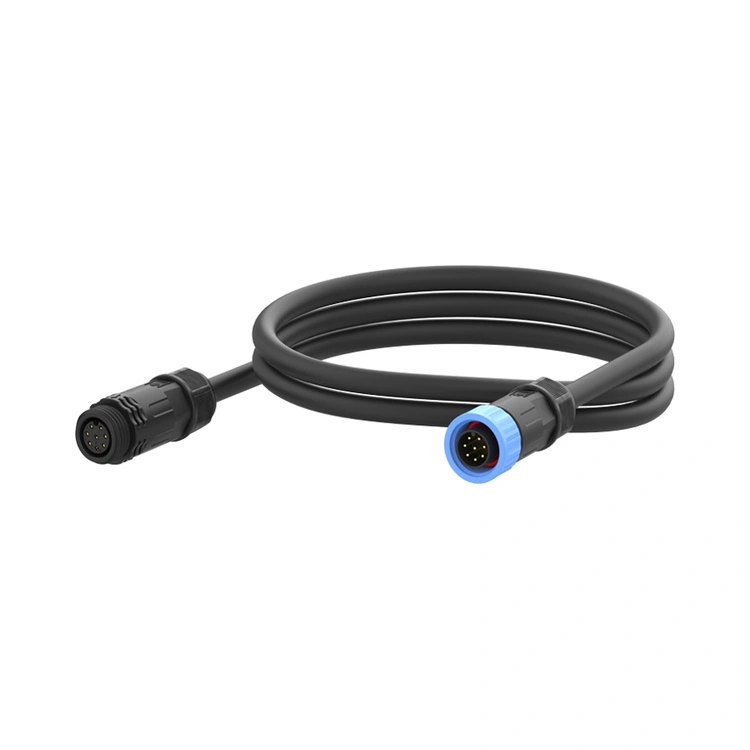

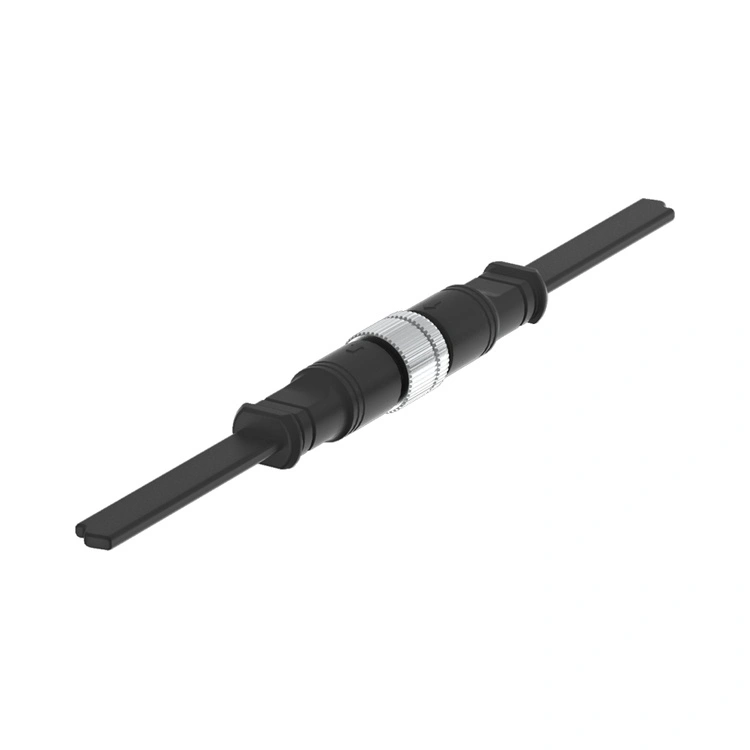

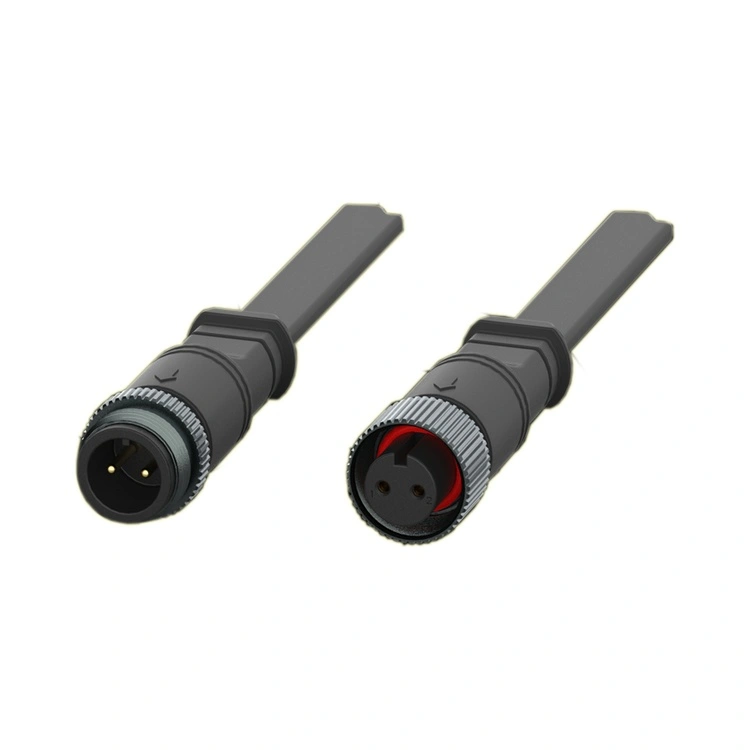

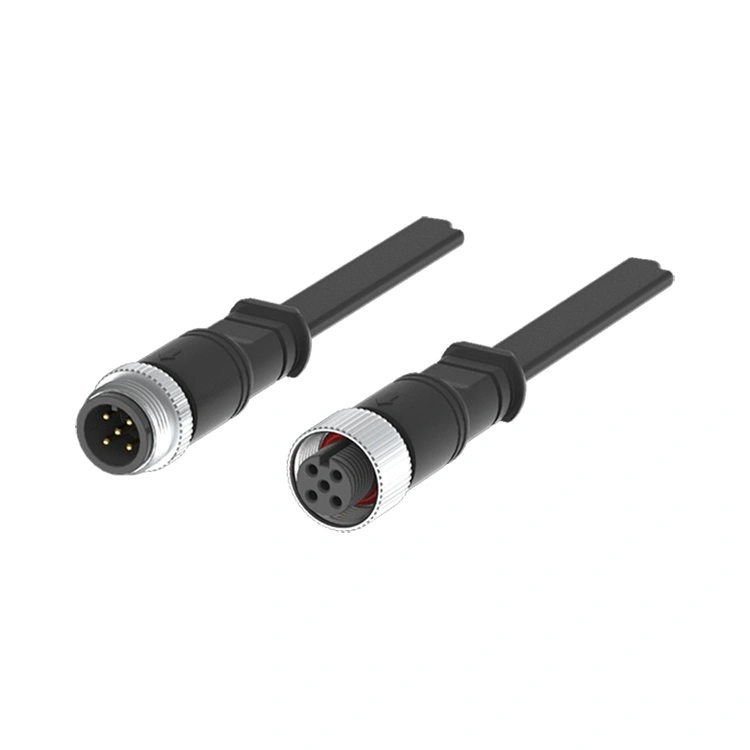

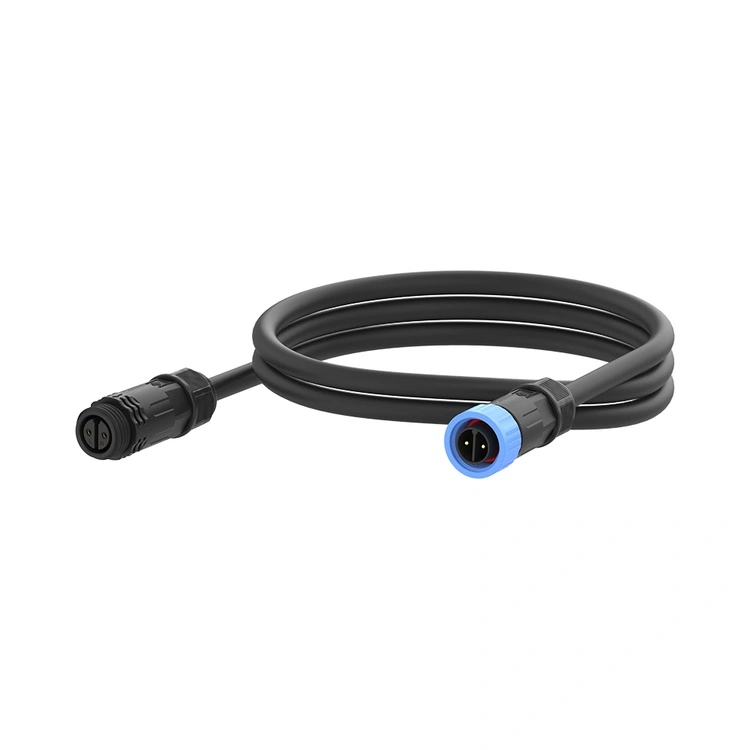

Konektor Lampu LED Seri M16

Konektor Lampu LED Seri M16 minangka interkoneksi khusus Reunion kanggo sistem lampu LED sing cerdas-saka lampu dalan kanthi kontrol dimming nganti lampu arsitektur kanthi kemampuan ngganti warna. Konektor bunder berulir iki nggabungake antarmuka 16mm sing kuat karo segel IP67/IP68, dadi cocok kanggo instalasi ruangan sing integritas daya lan sinyal penting.

Kasedhiya ing konfigurasi 2- kanggo 8-pin, kalebu hibrida tombol 2 + 4 versi pin (2 pin daya + 4 pin sinyal), seri M16 ndhukung pangiriman daya dhuwur-saiki (nganti 15A) lan sinyal kontrol voltase kurang (DALI, DMX, 0-10V dimming, utawa RS-485) ing konektor kompak siji.

Omah kasebut digawe saka termoplastik suhu dhuwur kanthi tahan cuaca sing apik, nalika kontak digawe saka kuningan kanthi plating emas sing dipilih kanggo njamin resistensi kontak sing sithik lan stabil. Reuni mrodhuksi seri M16 liwat proses terpadu vertikal-saka mesin tliti lan injeksi ngecor liwat perakitan otomatis lan 100% testing electrical.

Kasedhiya ing versi panel-mount lan kabel-mount karo solder utawa terminasi PCB, seri M16 adapts kanggo desain luminer warna. Kanggo insinyur sing ngrancang sistem lampu sing disambungake kanggo kutha cerdas, terowongan, utawa stadion olahraga, konektor iki nyedhiyakake interkoneksi sing bisa dipercaya lan disegel cuaca sing nyuda jumlah kabel lan nyederhanakake instalasi.

Titik Sade Utama

Spesifikasi Teknis

Spesifikasi Umum:

Suhu operasi:-40°C ~ +105°C

Rating Proteksi:IP67 / IP68 (kawin)

Bahan omah:Termoplastik suhu dhuwur

Bahan Kontak:Paduan tembaga sing dilapisi emas

Resistansi kontak:≤3mΩ

Siklus kawin:≥500

Rating Flammability:UL 94 V-0

Kabeh bahan sing cocog karo RoHS

Aplikasi & Kasus Panganggone Donya Nyata

Bidang Aplikasi Utama

Smart Street Lighting- Sistem dimming lan ngawasi terpusat kanthi kontrol DALI utawa 0-10V.

Lampu Tunnel- Luminair daya dhuwur kanthi dimming lan laporan kesalahan.

Lampu Arsitektur & Fasad- Sistem RGB lan putih-putih sing mbutuhake kontrol DMX.

Stadion & Lampu Olahraga– Lampu sorot daya dhuwur kanthi dimming lan kontrol ing situs.

Industrial High-Bay Lighting- Cahya gudang lan pabrik kanthi gerakan sensing lan panen awan.

Lampu Laut & Offshore- Perlengkapan tahan korosi kanggo kapal lan platform lepas pantai.

Lampu Daya Surya- Sistem off-grid kanthi manajemen baterei lan dimming.

Case in Point: Smart Street Lighting Project – Singapura

Otoritas Pengangkutan Darat Singapura nganyarke 25.000 lampu dalan dadi luminer LED cerdas kanthi peredupan terpusat lan laporan kesalahan liwat protokol DALI. Proyek kasebut mbutuhake konektor sing bisa nggawa sinyal kontrol daya lan DALI ing siji kabel-nyuda kerumitan instalasi lan biaya kabel. Reuni nyedhiyakake seri M16 kanthi konfigurasi hibrida 2 + 4 (2 pin daya kanggo driver LED, 4 pin sinyal kanggo DALI), segel IP67, lan sabuk kabel PUR sing wis dipasang.Luwih saka 25.000 konektor dikirim liwat proyek. Sawise 2 taun operasi ing iklim tropis Singapura (kelembapan dhuwur, udan deres), laporan proyek kasebuttingkat kegagalan konektor 0,01%. Klien ngakoni desain hibrida 2 + 4 kanggo ngaktifake instalasi kabel siji, nyuda wektu kabel kanthi 35% dibandhingake karo instalasi daya / sinyal sing kapisah sadurunge.

Sertifikasi & Jaminan Mutu

Jalur produksi konektor M16 LED Reunion beroperasi ing kontrol proses sing ketat. IP67 sealing diverifikasi ing saben kumpulan produksi liwat testing kecemplung nyata. Cathetan tes, sertifikat materi, lan laporan inspeksi disimpen kanggo saben batch, ndhukung audit kualitas lan syarat dokumentasi pelanggan.

Pitakonan sing Sering Ditakoni (FAQ)

1. Kenapa konfigurasi pin hibrida 2 + 4 penting kanggo aplikasi lampu LED?

Konfigurasi hibrida 2 + 4 khusus kanggosistem cahya LED pinter ing ngendi sinyal daya lan kontrol dibutuhake:

2 pin daya ngirim dhuwur saiki (10A) ing 250V kanggo driver LED.

4 pin sinyal nggawa sinyal kontrol voltase rendah (contone, DALI, DMX, 0-10V dimming, utawa data RS-485).

Kanthi nggabungake loro-lorone ing siji konektor, sampeyan ngilangi kabutuhan kabel daya lan sinyal sing kapisah-nyuda wektu instalasi, biaya kabel, lan papan panel. Iki utamané larang regane kanggo cahya werna pinter, ngendi luminaire asring diwenehi jarak adoh, lan nganggo kabel hibrida siji Ngartekno luwih biaya-efektif tinimbang nganggo kabel daya lan kontrol kapisah.

2. Bisa konektor LED M16 ndhukung DALI lan DMX protokol bebarengan?

Ya-konfigurasi hibrida 2 + 4 nyedhiyakake4 kontak sinyal independen, ngidini sawetara protokol digawa ing konektor sing padha. Contone:

DALI mbutuhake 2 kabel (data + lemah).

DMX(RS-485) mbutuhake 3 kabel (data +, data-, lemah).

0-10V dimming mbutuhake 2 kabel (dim + lemah).

Kanthi 4 pin sinyal, sampeyan bisa ndhukung DALI (2 pin) + siji saluran kontrol tambahan, utawa implementasine DMX lengkap (3 pin) + siji cadangan. Kanggo aplikasi sing mbutuhake garis sinyal luwih akeh (contone, kontrol warna putih-putih + RGB), disaranake nggunakake konfigurasi 5-, 6-, utawa 8-pin. Tim teknik kita bisa mbantu sampeyan milih konfigurasi pin optimal kanggo syarat protokol tartamtu.

3. Apa torsi sing kudu ditrapake ing kacang kopling M16, lan kepiye segel IP67 kudu dijaga ing instalasi LED ruangan?

Kanggo entuk lan njaga segel IP67/IP68 ing instalasi LED ruangan, Reuni nyaranake:

torsi kawin– Kencengake nut kopling kanthi tangan nganti cincin O kontak permukaan panel, banjur gunakake torsi tambahan0,6-0,8 Nmnggunakake kunci torsi. Aja ngluwihi 1.0Nm.

Pemeriksaan O-ring– Ganti O-ring yen deformasi, retak, utawa hardening katon.

Jadwal panggantos- Kanggo instalasi LED ruangan (bersepeda termal saben dina, cahya UV, udan), ganti O-ring saben 2-3 taun minangka bagéan saka pangopènan nyegah.

Jari-jari tikungan kabel- Njaga radius bend minimal saka5 × diameteripun kabel ing entri konektor kanggo nyegah kaku ing segel kabel.

Orientasi kabel– Kanggo instalasi ruangan, orient metu kabel mudhun kanggo nyegah pooling banyu cedhak antarmuka segel.

Reresik- Eksterior konektor sing resik kanthi deterjen lan banyu sing entheng sadurunge disambungake maneh kanggo nyegah lebu saka kompromi segel.
