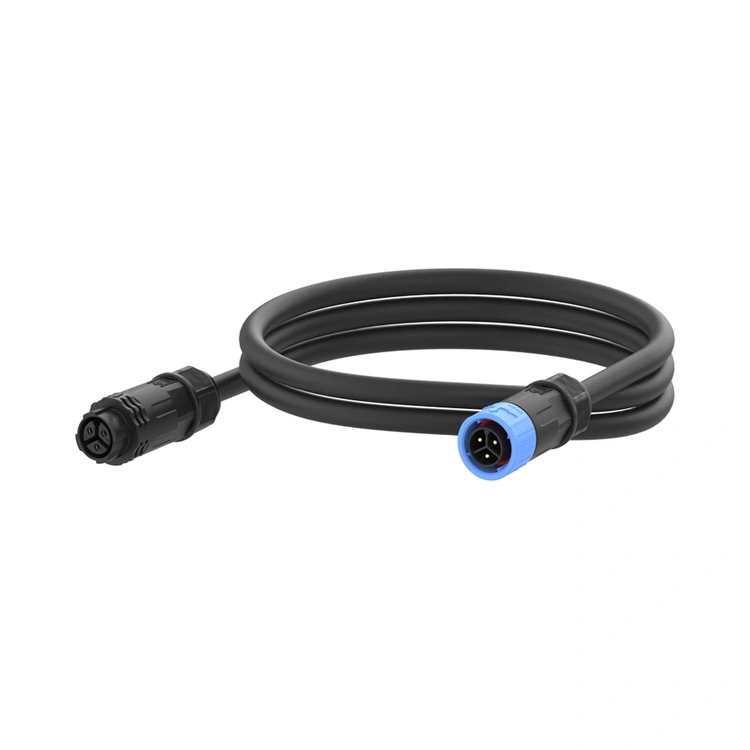

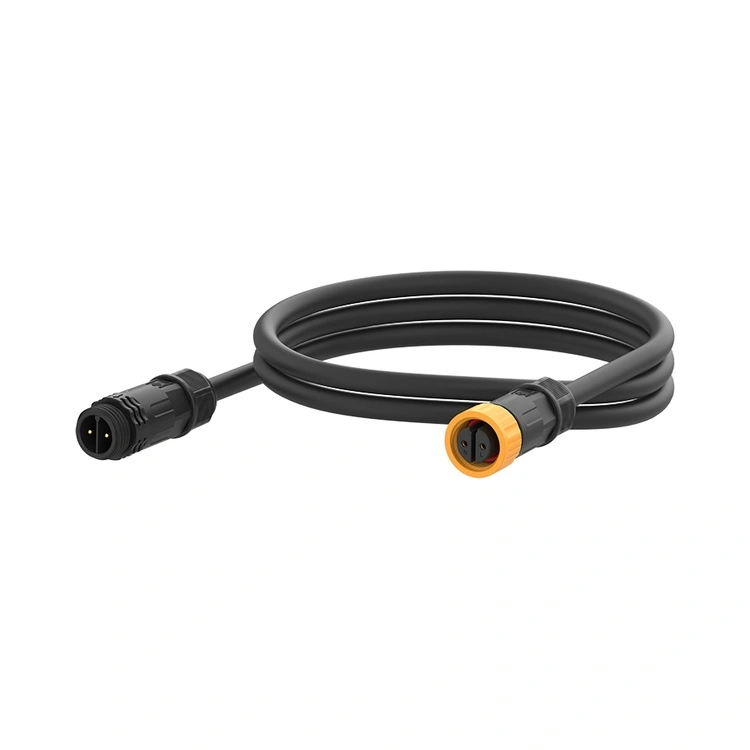

Konektor Waterproof Seri M16 minangka interkoneksi industri mid-range Reunion, dirancang kanggo nyepetake celah antarane konektor M12 sing kompak lan konektor daya M20/M25 sing luwih gedhe. Disertifikasi kanggo standar sealing IP67 / IP68, konektor bunder berulir iki nggabungake antarmuka 16mm sing kuat kanthi perlindungan lingkungan sing cocog kanggo lingkungan cuci, instalasi ruangan, lan peralatan industri kanthi syarat daya moderat.

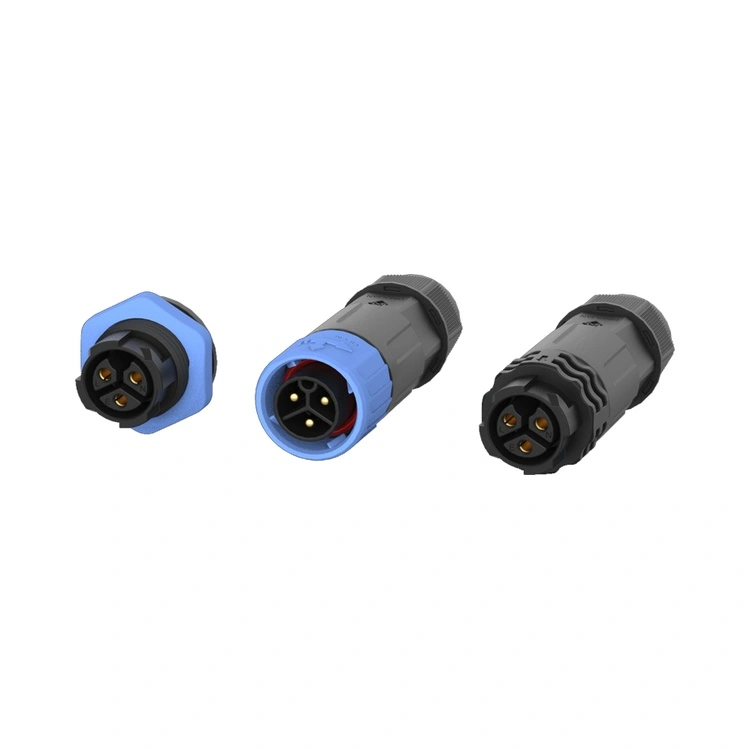

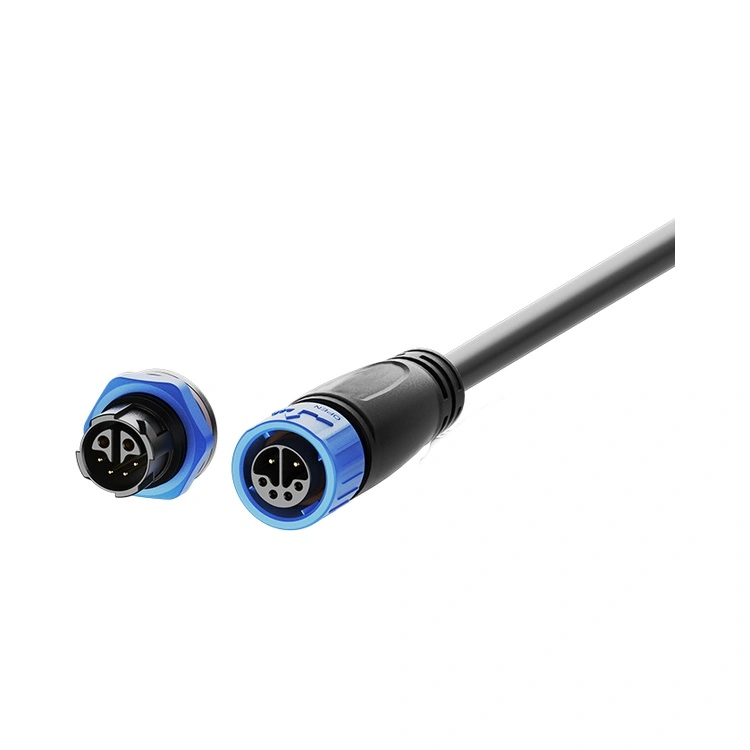

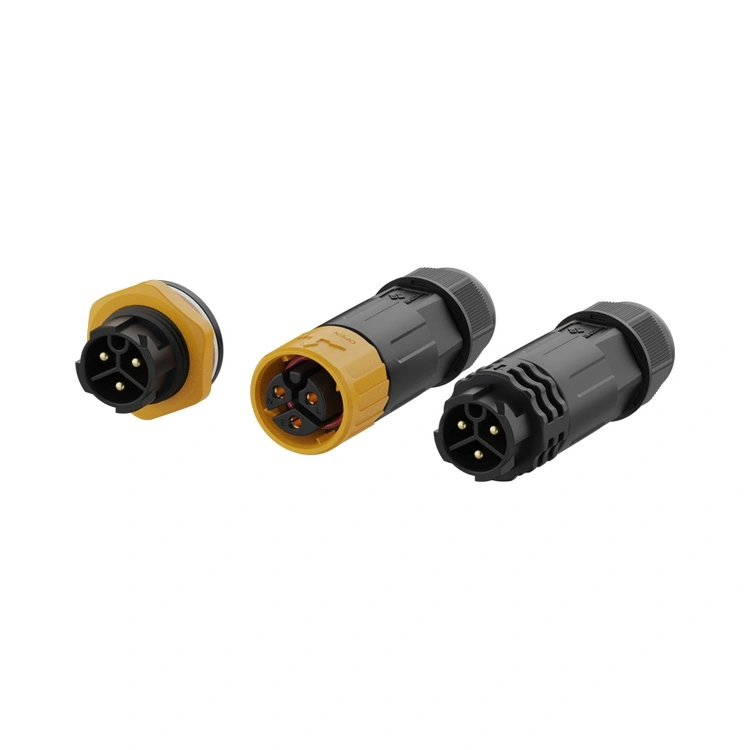

Kontak sing machined saka kuningan karo plating emas Milih, ngramut resistance kontak kurang lan sable liwat atusan siklus kawin. Reuni mrodhuksi seri M16 liwat proses terpadu vertikal-saka mesin tliti liwat perakitan otomatis lan 100% testing electrical. Kasedhiya ing versi panel-mount lan kabel-mount, kanthi solder utawa terminasi PCB, seri M16 adaptasi karo macem-macem desain peralatan. Kanggo insinyur sing mbutuhake konektor sing menehi kapasitas saiki luwih akeh tinimbang M12 nanging ing faktor wangun sing isih kompak, konektor iki nyedhiyakake solusi interkoneksi sing bisa dipercaya lan disegel.
| Fitur | keuntungan |
| IP67/IP68 Environmental Sealing | Tahan bledug, kecemplung sauntara, lan kecemplung sing luwih dawa - bisa dipercaya kanggo instalasi cuci, ruangan, lan laut. |
| 2 kanggo 8-Pins Konfigurasi | Ndhukung sambungan daya sing gampang, multi-sinyal, lan aplikasi sinyal daya hibrida. |
| Hibrida 2 + 4 Pin Pilihan | Nggabungke daya (2 pin, 10A) lan sinyal (4 pin, 3A) ing siji konektor-nyuda count kabel lan papan panel. |
| Rating saiki nganti 15A | Nangani beban daya moderat-cocog kanggo motor, aktuator, lan lampu LED. |
| Mekanisme Ngunci Utas | Kawin tahan geter-nyegah loosening saka gerakan mesin lan muter termal. |
| Kontak Kuningan Berlapis Emas | Rintangan kontak sing sithik (≤3mΩ) lan proteksi karat-njaga kinerja ing lingkungan sing lembab. |
| Dhuwur-Suhu PA66 omah | -40 ° C nganti + 105 ° C operasi - nyakup suhu ekstrem industri lan ruangan. |
| Paramèter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 2 + 4-pin |
| Rating voltase | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V + 50V |
| Rating saiki | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Bagian Wire | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1.5/0.5mm² |
Suhu Operasi: -40°C ~ +105°C
Rating Proteksi: IP67 / IP68 (kawin)
Bahan Perumahan: Termoplastik suhu dhuwur
Bahan Kontak: Paduan tembaga berlapis emas
Resistansi Kontak: ≤3mΩ
Siklus kawin: ≥500
Rating gampang kobong: UL 94 V-0
Kabeh bahan sing cocog karo RoHS
| Aspek | Reuni M16 Series | Merk M16 Eropa Premium | M16 tanpa merek rega murah |
| regane | rega-loropaken volume | 3-4× luwih dhuwur | Luwih murah ing ngarep |
| Rating segel | IP67/IP68 - standar | IP67 khas | Klaim sing ora diverifikasi |
| Rating saiki | Nganti 15A | Nganti 15A khas | Variabel |
| Pilihan Pin | 2 ~ 8pins plus hibrida 2 + 4pins | Range winates | Pilihan sing ora lengkap |
| 100% Testing Listrik | Saben unit | adhedhasar sampel | Acak utawa ora ana |
| Ketertelusuran | ERP bisa dilacak saka resin nganti konektor rampung | ya wis | ora ana |
| Lead Time | 10-17 dina | 4-8 minggu | Ora bisa ditebak |
| Kustomisasi MOQ | Kurang (100 potongan) | Dhuwur (500+) | Ora ditawani |
| Dhukungan Teknis | Respon 24 jam saka tim teknik 10 wong | Apik nanging luwih alon | winates |
| Sertifikasi ISO | 9001, 14001, 13485 | Biasane 9001 | Biasane ora ana |
| Sertifikasi | Cakupan |
| ISO 9001:2015 | Manajemen kualitas-desain, produksi, lan layanan sawise-sales. |
| ISO 14001:2015 | Manajemen lingkungan-diverifikasi pengurangan sampah lan praktik sustainable. |
| ISO 13485:2016 | Manajemen kualitas piranti medis-ditrapake kanggo M16 digunakake ing peralatan diagnostik utawa ngawasi. |
| UL Diakoni | Sertifikasi safety tingkat komponen kanggo pasar Amerika Utara. |
| RoHS | Watesan bahan sing mbebayani - tundhuk karo Arahan EU. |
Lini produksi M16 Reunion beroperasi ing kontrol proses sing ketat. IP67/IP68 sealing diverifikasi ing saben kumpulan produksi liwat testing kecemplung nyata. Cathetan tes, sertifikat materi, lan laporan inspeksi disimpen kanggo saben batch, ndhukung audit kualitas lan syarat dokumentasi pelanggan.
Konfigurasi hibrida 2+4 nggabungake rong kontak daya (dirating 10A, 250V) lan papat kontak sinyal (dirating 3A, 50V) ing omah konektor siji. Desain iki menehi kaluwihan sing signifikan:
Nyuda jumlah kabel – Tinimbang nganggo kabel daya lan sinyal sing kapisah, siji kabel nggawa loro-lorone.
Ngirit ruang panel – Potongan panel siji ngganti loro.
Nyederhanakake instalasi – Siji konektor kanggo dikawinke tinimbang loro.
Aplikasi umum kalebu drive motor (daya + umpan balik encoder), luminer LED (daya + kontrol DALI), lan sensor industri sing mbutuhake daya lan data. Yen piranti mbutuhake daya > 4A lan uga nggawa sinyal voltase sithik, hibrida 2+4 asring dadi solusi sing paling efisien.
Loro-lorone rating kasedhiya ing desain konektor sing padha, nanging prabédan praktis yaiku:
IP67 – Dilindhungi saka kecemplung sauntara (1m suwene 30 menit). Cocog kanggo umume aplikasi ruangan lan washdown.
IP68 – Dilindhungi saka kecemplung terus-terusan (jero lan durasi sing ditemtokake dening pelanggan). Cocog kanggo marine, sensor submerged, lan instalasi rawan banjir.
M16 standar Reunion iku IP67-rated. Kanggo IP68, kita nggunakake bahan O-ring sing ditingkatake lan overmolding opsional. Nemtokake ambane lan durasi kecemplung sing dikarepake (contone, "IP68, 2m sajrone 24 jam") lan tim teknik kita bakal ngonfirmasi kesesuaian.
Kanggo entuk lan njaga sealing IP67, Reunion nyaranake:
Torsi kawin - Kencengake nut kopling kanthi tangan nganti cincin O kontak karo permukaan panel, banjur gunakake torsi tambahan 0,6-0,8Nm nggunakake kunci torsi. Aja ngluwihi 1.0Nm.
Pemeriksaan O-ring – Ganti O-ring yen deformasi, retak, utawa hardening katon.
Jadwal panggantos – Saben taun kanggo aplikasi ngumbah saben dina; saben 2-3 taun kanggo lingkungan industri standar.
Jari-jari tikungan kabel – Jaga diameter kabel minimal 5× ing entri konektor.
Orientasi – Kanggo aplikasi outdoor/washdown, arahake kabel metu mudhun.
